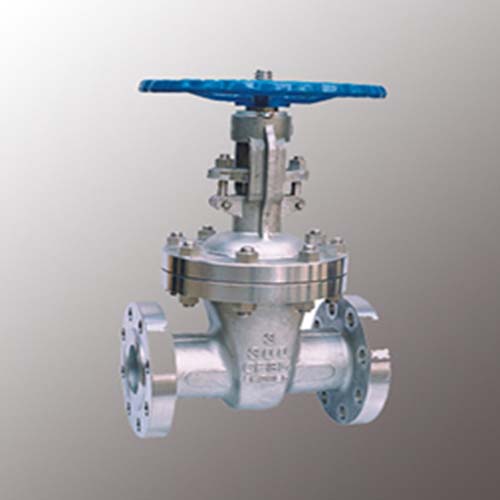

z41w 不锈钢暗杆闸阀

上海中鼎阀门制造有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：z41w

更新时间：2020-07-17

浏览次数：785

公司地址：南桥工业区5号

13818491905 许森疆(先生)

点击查看联系电话在线询价

产品简介

不锈钢暗杆闸阀通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。

公司简介

上海中鼎阀门制造有限公司专业为客户提供系列阀门服务，严格把控质量管理，确保产品质量。主营产品电动闸阀、气动球阀、电动截止阀、气动蝶阀、电站阀门、止回阀、疏水阀、针型阀等阀门产品。主要材质阀门主体材质有铸铁、球铁、碳钢、合金钢、不锈钢、铬钼钢等。产品广泛用于食品、医药、石油、化工、冶金、电力、建筑等行业引进装置进行阀门配套。产品畅销全国各地，得到用户和广泛信赖和赞誉。一贯弘扬 “ 精工重质、求实创新 ” 的企业精神，外观与质量并重的理念、用户至上的服务意识、为广大和用户提供优质的产品和满意的服务。

展开

产品说明

不锈钢暗杆闸阀概述：

不锈钢闸阀通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。

不锈钢暗杆闸阀特点
结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
密封面采用不锈钢和硬质合金，使用寿命长
采用柔性石墨填料、密封可靠，操作轻便灵活
驱动方式为手动、气动、电动、齿轮传动
结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

不锈钢暗杆闸阀执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220

不锈钢闸阀-性能规范

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度水（MPa）	密封（水）空气（MPa）	低压密封空气（MPa）	工作温度(℃)	适用介质
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

Z41W法兰不锈钢闸阀-主要零件材质

阀体/阀盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名称	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
闸板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
阀杆	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
压盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

Z41W法兰不锈钢闸阀-1.6MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

Z41W法兰不锈钢闸阀-2.5MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

Z41W法兰不锈钢闸阀-4.0MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600

Z41W法兰不锈钢闸阀-6.4MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800
