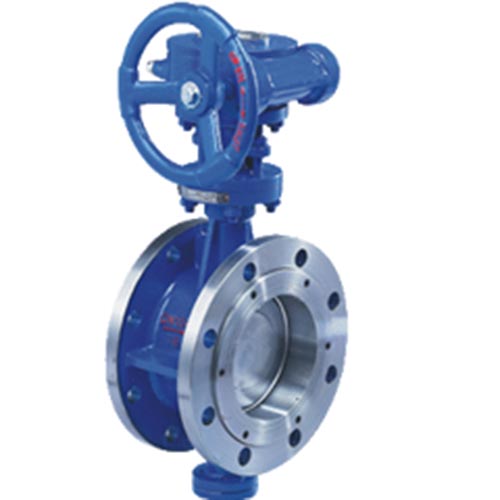

d343h 硬密封气动蝶阀

硬密封气动蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。硬密封蝶阀在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

上海中鼎阀门制造有限公司专业为客户提供系列阀门服务，严格把控质量管理，确保产品质量。主营产品电动闸阀、气动球阀、电动截止阀、气动蝶阀、电站阀门、止回阀、疏水阀、针型阀等阀门产品。主要材质阀门主体材质有铸铁、球铁、碳钢、合金钢、不锈钢、铬钼钢等。产品广泛用于食品、医药、石油、化工、冶金、电力、建筑等行业引进装置进行阀门配套。产品畅销全国各地，得到用户和广泛信赖和赞誉。一贯弘扬 “ 精工重质、求实创新 ” 的企业精神，外观与质量并重的理念、用户至上的服务意识、为广大和用户提供优质的产品和满意的服务。

硬密封气动蝶阀概述:

硬密封蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复
 合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。本类阀门在管道中一般应当水平安装。
硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则呈全开状态。

硬密封气动蝶阀工作原理:
硬密封蝶阀是以圆形蝶板（密闭件）随阀轴的转动来实现管道的开启或关闭的阀门，主要做截断阀使用,亦可设计成具有切断和节流调节的功能。硬密封蝶阀在低压大中口径管道上的使用越来越多。硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则呈全开状态。
硬密封蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

特点:
硬密封蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

硬密封气动蝶阀
