DZ15塑壳断路器

DZ15塑壳断路器也叫DZ15断路器作为分配电能和保护线路及电源设备的过载和短路，以及在正常情况下做不频繁分断和接通配电线路之用。

利百加电气集团有限公司是一家专业从事低压电器设计,研发生产制造和销售于一体的企业,主要生产小型断路器,塑壳断路器,漏电断路器,框架断路器,交流接触器,双电源,机械式电能表,电子式电能表,高压真空断路器,高压隔离开关,高压负荷开关,高压接地开关,高低压成套开关设备等2000多种型号规格的工业及建筑用高低压电器. 公司技术力量雄厚,检测设备齐全.十多年来坚持走自主创新,科技研发之路,秉承敬业争先的精神.通过“内培外引”的方式建立一支具有团队协作,努力进取,勇于超越和富有竞争力的经营队伍,为客户提供良好的产品和服务,产品畅销国内外.专业生产的各种型号规 格的低压电器在同行中率先荣获中国质量认证中心颁发的“ccc”证书，和IS09001:2000质量体系认证证书. 回顾历史,利百加人员充满自豪和欣慰.展望未来,二十一世纪知识经济的时代,竞争与发展同存,机遇与挑战并举.利百加人员决心与时俱进,展开百年规划蓝图,继续以品牌为旗帜,以技术为核心,以营销为龙头,人力资源为根 本,低压电器产业为支柱,努力打造市场多样化,产品多元化的公司.

一、适用范围

DZ15塑壳断路器适用于交流50Hz，额定电压为220V或380V，额定电流至100A的电路中，作为分配电能和保护线路及电源设备的过载和短路，以及在正常情况下做不频繁分断和接通配电线路之用。 DZ15塑壳断路器操作机构具有明显的快合快分功能，触头选用内氧化法的AgZno触头材料，接触器电阻小，耐磨焊，抗熔焊。长延时脱扣器采用油阻尼液压式脱扣器，可提供较理想的反时限保护特性。

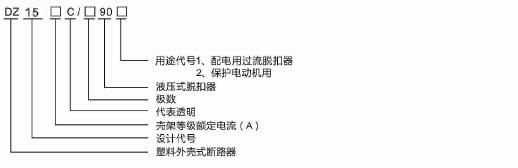

二、型号及含义

三、结构与工作原理

DZ15塑壳断路器主要由操作机构、复式脱扣器（或瞬时脱扣器）、触头、灭弧室、零序电流互感器、电子组件板、漏电脱扣器、试验装置等组成。并安装在一个塑料外壳中。当被保护线路中有漏电或人身触电时，只要漏电电流达到动作值，零序电流互感器的二次绕组就输出一个信号，经电子组件板放大，使漏电脱扣器动作切断电源，从而起到漏电和触电保护作用。

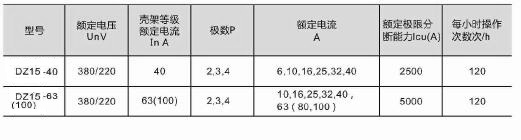

四、主要技术参数

五、正常工作条件

安装地点的海拔不超过2000m:

温度：周围空气温度上限不超过+40℃,24h内的平均温度值不超过+35℃,下限温度不低于-5℃；

大气条件：大气的相对湿度，在周围高温度+40℃时不超过50%，在较低温度下可以有较高的相对湿度，如在+20℃时，相对湿度为90%，并考虑到温度变化发生在产晶表面上的凝露；

安装条件：安装在无冲击振动及无雨雪侵袭的地方，与垂直面的倾斜度不超过5°；

安装类别：Ⅲ级；

污染等级：Ⅲ级。

六、安装与使用
安装前应检查漏电断路器的外壳、手柄、接线端子等有否损坏，并核实铭牌上的技术数据是否和被保护设备相一致。
漏电断路器必须按规定安装，1、3、5表示电源端，2、4、6、表示负载端，N表示中性；安装三漏电断路器必须接好电源端的相线1和相线5，安装四漏电断路器必须接好电源端的中性线N和相线5。
漏电断路器在出厂时，操作手柄处于自由脱扣位置（中间位置），如要“分”闸或“合”闸，应先将操作手柄扳至“分”的位置，使操作机构“再扣”后，才能进行“分”闸或“合”闸操作。
漏电断路器的漏电动作电流和分断时间可由用户自由整定，用户可将拨码拨至需要的位置，但必须将拨码拨到尽头；断路器的过载保护、短路保护、欠电压脱扣器，分励脱扣器在出厂时均以按技术要求调整好，并在在品器节处用红漆涂封，用户不应再调整。
断路器应定期维护，一般6个月至一年维护一次（维护须专业人员进行）。维护时应先切断电源，然后清除断路器内部的尘埃和灭弧室内的金属微粒；应检查转动部分是否灵活，并适当加一些润滑油，进出线端螺钉应重新紧固。每一个月应进行一次剩余动作试验，试验方法：当断路器处于通电状态下，按动试验按钮，使断路器动作。断路器脱扣为合格。若按下“试验按钮”断路器不能分断，则表示漏电保护功能已失，应拆下送制造厂修理。
断路器自动跳闸后，必须查明原因，排除故障后方可送电。

七、注意事项

漏电断路器在人身安全保护、设备保护、防止电气火灾等方面取得了显著成效，但由于正确安装和使用知识远远没有普及、致使因安装不当或接线错误不能正常投运，使漏电断路器发生误动或拒动。何为误动和拒动,在线路没有发生漏电故障时，漏电断路器动作，称为误动。反之，当线路发生漏电故障时，漏电断路器应动作而不动作的现象，称为拒动。误动的主要原因及解决方法：

a.漏电断路器使用不当造成误动：
三漏电断路器不能用于三相四线电路中，由于零序中的正常工作电流不经过零序电流互感器，只要一启动单相负载，漏电断路器就会动 作（见图2）。解决的方法是：三相四线电路必须使用四漏电断路器。
b.负载侧零线接地引起的误动：
漏电断路器的负载侧的零线接地（见图3），会使用正常工作电流经接地点分流入地，造成漏电断路器误动作。正确方法是：负载侧零线不能接地，设备安全保护用接零线要接到电源侧的零线上。
c.导线对地电容电流引起的误动：
漏电断路器负载侧的导线较长，有的是紧贴地而铺设，存在着较大的对地电容，这样就存在着较大的对地电容电流，有可能引起断路器误动。解决的办法是：漏电断路器尽可能靠近负载安装，或者选用漏电动作电流稍大规格的断路器。 必须特别注意，当人体同时触及负载的二条线时，由于人体实际成为负载，断路器不能提供安全保护。 还有其它原因引起误动和拒动等故障，此时，用户应仔细检查，或请有经验电工安装，也可来电来函询问。拒动的主要原因是接线不当所致，把三断路器用于单相电路中，将设备的接地线作为一相接入漏电断路器中，或没有接好电源端的电源。另外，如果负载侧的零线接地（见图3）在某些条件下，如发生漏电故障，使漏电流一部分经零线接地点分流，综合结果使电流差值变小，如果此值小于断路器的额定漏电动作值，则会导致拒动。解决办法是：纠正接线错误。拒动主要原因及解决方法。

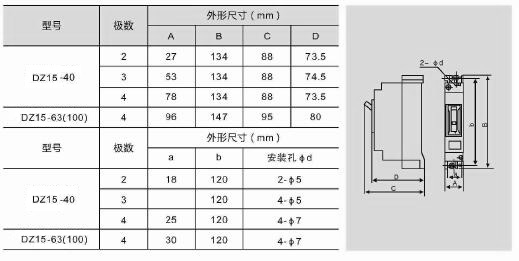

八、外形及安装尺寸

注：提供的外形及安装尺寸仅供选型时参考，尺寸以我公司产品图纸为准。
