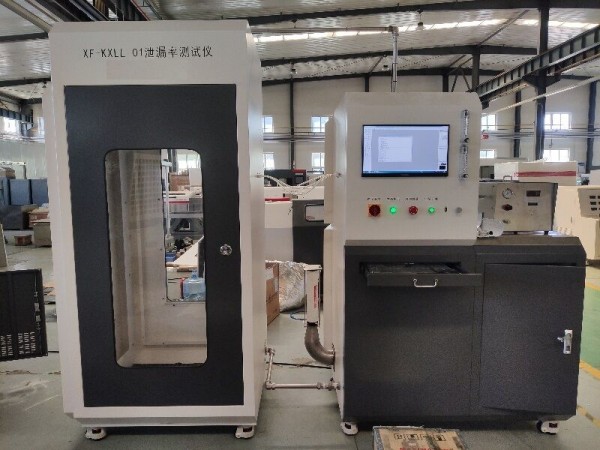

KXLL-01 熔喷布泄露效率测试台青岛

泄漏率试验台为制造生产，但是核心元器件光度计为国外进口产品。整个气路所需气源为外部压缩空气，检测气路的动力由真空泵提供。熔喷布泄露效率测试台青岛

公司主打环境检测和治理的仪表仪器。主要用于水质检测、烟气烟尘检测、大气粉尘检测等领域。 为了不断地适应环境以及用户的需求，提高市场竞争力。多年来，公司始终把科技作为生产力，秉承“以人为本”的经营理念，并把“守护每一方蓝天，保卫每一片绿地”作为企业发展目标。

泄漏率试验台

6.控制部分及后期处理

6.1控制功能

l 试验前按要求调试好气溶胶浓度，试验开始和结束时能自动开始和自动停止

l 试验中根据需要可随时按“停止”按钮，停止试验。

6.2数据检测、处理功能

l 试验前通过键盘输入相应参数，设备自动传感器数据

l 试验中有关数据均在工控机屏幕的试验界面上显示，根据试验要求种试验的浓度自动进行采集，试验完成后将自动停止试验。

l 以前的试验数据应能进行检索查询；

l 测量界面友好，具有人机对话功能；

l 本试验装置技术，自动化程度高，测试结果的准确度和重复性好。

6.3控制策略

对于系统而言，控制器是整个系统的控制核心和网络枢纽，对它的选择至关重要。当前，基于单PC的集成板卡的控制方案和基于PLC单独控制方案占据系统开发的主导地位，然而它们又各有缺点难以相互取代。

6.4基于单PC的集成板卡的控制方案

在这种控制应用方案中，系统的软件平台可以采用windowsNT，windows CE或Linux等，通用IO板卡和IO接线端子板(或现场总线卡、现场总线以及远程I/O模块)负责与工业控制现场打交道。采集上来的输入信号被PC微机接收、分析，再经过软PLC运行系统处理，软PLC开发系统(编程器)编写的控制应用程序也被软PLC运行系统解释执行，后将处理后的信号输出到本地(或远程)控制现场完成相应的本地控制(或远程控制)功能，及其控制方案和过程。

工控机结合I/0板卡的控制系统结构如上所示．主要由工控机、数字量输入输出板卡、模拟量输入输出板卡、按钮、开关、可调变位器等控制设备、数值采样传感器、指示灯等构成。根据现场的实际需求，进行被控设备与控制系统间的连接，另外．可在扩展槽中插入相应板卡以拓展系统的控制功能．

基于PC的控制是指采用PC的软件硬件，实现PLC的控制功能，又充分体现PC机在通讯、存储、编程等方面的灵活性和较高的。但是相比PLC其缺点也是显而易见：稳定性差，不能实现确定性控制，且容易死机重启；可靠性差，采用非工业标准的加固部件和旋转式磁盘容易产生故障；开发平台不统一，虽然PC控制能够完成许多高端控制的应用，但是往往需要不同的开发环境。同时，PCI板卡价钱相对较高。

基于PC的控制是指采用PC软件硬件，实现PLC的控制功能，又充分体现PC在通讯、存储、编程等方面的灵活性和较高的。但是相比PLC其缺点也是显而易见:稳定性差，不能实现确定性控制，且容易死机重启；可靠性差，采用非工业标准的加固部件和旋转式磁盘容易产生故障，开发平台不统一，虽然PC控制能够完成许多高端控制的应用，但是往往需要不同的开发环境。

本控制系统通过实时采集系统内浓度等参数，运用工控机与板卡对采集的参数进行处理，执行软件控制程序，来完成对开关阀、调节阀、真空泵等的系统控制，实现试验过程。后，通过打印机对试验数据报表进行数据打印和输出。同时，计算机控制系统还可以实时监控试验状态，对现场异常状况进行报警显示与输出。

6.6电气安全与保护系统

l 地线必须接地良好，接地电阻小于4欧姆；

l 电机启动柜内有缺相、欠压、过载、短路、过热等保护，并能有相应信号输出；

l 传感器信号线采用屏蔽线连接，并且视情况可单端接地，防止干扰信号，影响测量。另外，系统通过电气零点方式来判定传感器是否工作正常；

l 采用弱点控制强电方式进行逻辑控制，并采用继电器隔离；

l 各个测量管路的滤前后全部配有微压差开关，用以判断滤滤纸是否失效，并进行报警输出；

l 整套系统的气路配用低压保护开关，当检测到低压保护信号时，系统将进行提示，以防止因气源气压过低，所导致气动阀无法开启，出现系统故障；

7．设备配套要求及完成试验所需

7.1设备配套

7.1.1压缩空气源

压缩空气压力在0.5～0.7MPa，流量大于0.3m³/min，并要求压缩空气干燥、洁净

7.1.2电力配套

220VAC，50Hz；3kW以上的稳定电源，引导至设备附近半径小于等于2M范围之内的大功率控制柜内
