价格：电议
所在地：福建 厦门市
型号：
更新时间：2022-07-18
浏览次数：996
公司地址：http://www.sino-worldautomation.com/
叶茜(女士)
智能柴油涡轮流量计具有结构简单，重量轻、精度高、重复性好、反应灵敏、安装维护使用方便等特点。广泛用于用于封闭管道中与流量计材料（如不锈钢1Cr18Ni9Ti、1Cr13及刚玉Al2O3、硬质合金等）不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s测量低粘度气体的体积流量和总量。可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套使用，还可以进行定量控制、超量报警等，广泛用于在石油，化工，冶金，科研等行业领域中，起到流量计量贸易及节能控制的作用。
产品类型：
LWGY型：基本型传感器。说明：不带现场显示，输出脉冲信号。标配为非防爆型产品。
LWGY-A型：4-20mA变送器。说明：不带现场显示，输出4-20mA标准电流信号。标配为防爆型产品。
LWGY-B型：智能现场显示。说明：双排液晶表头，现场同时显示瞬时流量和累积流量，锂电池供电，电池电量可连续使用三年以上，无信号输出。标配为防爆型产品。
LWGY-C型：智能一体化型。说明：双排液晶表头，现场同时显示瞬时流量和累积流量，外供24VDC，输出4-20 mA标准电流信号，标配为防爆型产品。
智能柴油涡轮流量计特点
（1）结构紧凑轻巧，安装维护方便，流通能力大。
（2）量程比宽，中大口径可达1:20，小口径为1:10。
（3）测量精度高，一般可达±1%R、±0.5%R，型可达±0.2%R。
（4）重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到高的精度，在贸易结算中是优先选用的流量计。
（5）可获得很高的频率信号（3~4kHz），信号分辨力强。
（6）输出脉冲频率信号，无零点漂移，抗干扰能力强。
（7）可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
（8）适用高压测量，仪表表体上不必开孔，易制成高压型仪表。
测量范围及工作压力
|
仪表口径 mm |
正常流量范围 （m3/h） |
扩展流量范围 （m3/h） |
常规耐受压力 （MPa） |
特制耐压等级 （MPa） |
|
DN 4 |
0.04~0.25 |
0.04~0.4 |
6.3 |
12、16、25 |
|
DN 6 |
0.1~0.6 |
0.06~0.6 |
6.3 |
12、16、25 |
|
DN 10 |
0.2~1.2 |
0.15~1.5 |
6.3 |
12、16、25 |
|
DN 15 |
0.6~6 |
0.4~8 |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8~8 |
0.45~9 |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
|
DN 25 |
1~10 |
0.5~10 |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5~15 |
0.8~15 |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
|
DN 40 |
2~20 |
1~20 |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
|
DN 50 |
4~40 |
2~40 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7~70 |
4~70 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10~100 |
5~100 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20~200 |
10~200 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 125 |
25~250 |
13~250 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 150 |
30~300 |
15~300 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 200 |
80~800 |
40~800 |
1.6 |
2.5、4.0、6.3、12、16 |
智能柴油涡轮流量计主要技术参数
|
公称通径 |
4、6、10、15、20、25、32、40采用螺纹连接 （15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 |
|
执行标准 |
涡轮流量传感器（JB/T9246-1999） |
|
精度等级 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量 程 比 |
1:10；1:15；1:20 |
|
仪表材质 |
304不锈钢、316（L）不锈钢等 |
|
被测介质温度 |
-20~+80℃;-20~+120℃；-20~+150℃； |
|
环境条件 |
温度-10~+55℃，相对湿度5％~90％，大气压力86~106kPa |
|
输出信号 |
传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V 变送器：两线制4~20mADC电流信号 |
|
供电电源 |
外电源：+24VDC±15%，纹波≤±5%适用4-20mA，脉冲输出，R485等； 内电源：1组3.0V10AH锂电池，电池电压在2.0-3.0V时均正常工作。 |
|
信号传输线 |
STVPV3×0.3（三线制），2×0.3（二线制） |
|
传输距离 |
≤1000m |
|
信号线接口 |
基本型：豪斯曼接头；防爆型：内螺纹M20×1.5 |
|
防爆等级 |
ExiaIICT4或ExdIIBT6 |
|
防护等级 |
IP65 |
安装注意事项
（1）为了消除回流，流速分布不均匀和旋流的影响，可在上游装上整流器。
（2）当被测液体中含有固体杂质时，应在流量传感器的上游安装过滤器，过滤器的安装位置应考虑便于过滤网的拆装。
（3）液体中混有气体或测量易气化的液体时，应安装空气分离器(消气器)。
（4）通过流量传感器的流量过大时，会使轴承寿命过短，可通过阀门将流量调到合适大小，其阀门应安装在流量计的下游。
（5）为了在检修中不中断流体输送，通常在流量传感器的上下游安装截止阀，同时设置旁通管道，并应确保测量时旁通管道在旁通阀门关闭时不泄漏。
（6）若有可能产生逆向流，应加止回阀，以防止流体反向流动。
（7）为了避免流量计内聚集气体，流量计不应安装在水平管线的高点。
（8）若流量计安装在管线的低点，应在管线上安装排放阀，定期排放沉淀物。
（9）对新铺设的管道进行清扫时，应在安装流量计（传感器）的部位先接入一段短管，待清扫完毕后再装上流量计。

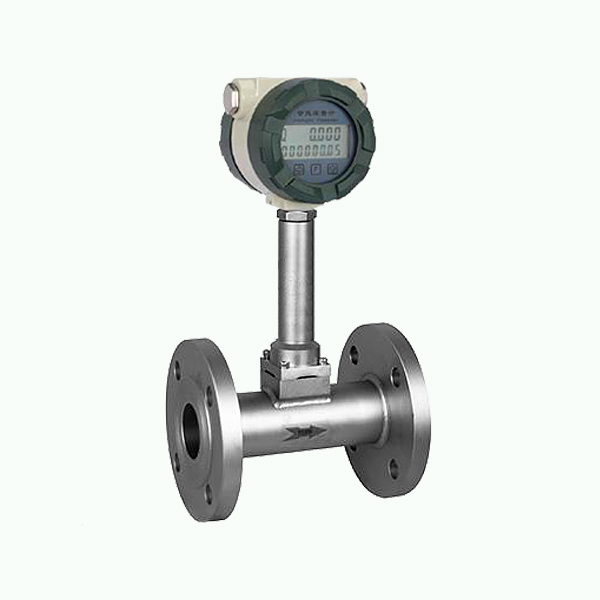

产品参考图片：
