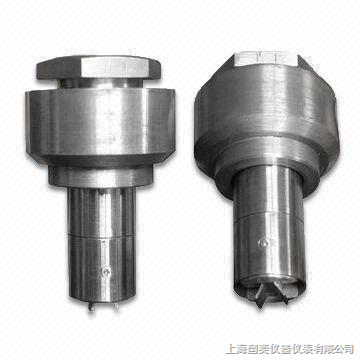

LWCQ/LWCB 智能插入式涡轮流量计

赛塔拉姆自动化控制技术（厦门）有限公司

会员指数：

企业认证：

价格：电议

所在地：福建厦门市

型号：LWCQ/LWCB

更新时间：2022-07-18

浏览次数：917

公司地址：http://www.sino-worldautomation.com/

18959274475 叶茜(女士)

点击查看联系电话在线询价

产品简介

智能插入式涡轮流量计采用切向式传感器或轴向式传感器，适用于大口径管道测量，适用于源水，循环水，净水等液体流量和总量的测量。

公司简介

赛塔拉姆自动化控制技术（厦门）有限公司专业代理批发品牌流量仪表及相关产品，产品包含：质量流量计、电磁流量计、涡街流量计、涡轮流量计、矿浆流量计、金属浮子流量计、罗茨流量计、孔板流量计、V锥流量计、压力变送器、氧化锆氧分析仪、液位计等，集选型、销售、安装及售后维护等相关一站式服务，业务范围涉及石油、化工、能源、天然气、水利、市政、冶金、煤气、供水、供热、纺织印染等及其他相关工业领域。公司与国内外各大仪表仪器厂家密切合作，旨在提高高质量、精度准、稳定性好的高品质流量计及相关仪表仪器，为企业实现自动化生产加工提供过程控制和检测管理，实现高效率、低能耗，少浪费的高效环保生产运行。另外为客户提供高端仪表仪器产品，如沃森流量计，富士变送器、科隆流量计、横河流量计等。

展开

产品说明

智能插入式涡轮流量计按照传感器形式不同，分为切向式传感器和轴向式传感器。插入式涡轮流量计传感器与显示仪表配套，组成插入式涡轮流量计，结构分为有截止阀和无截止阀，可以广泛用于大口径管道源水，循环水，净水等液体流量和总量的测量。

智能插入式涡轮流量计特点

（1）抗杂质能力强，切向式叶轮在转动时可随时释放流体中悬浮杂物，使其不缠绕在切向式叶轮的叶片上。（切向式）

（2）流量范围宽，下限流速低。

（3）几乎无压力损失，节省动力电耗。

（4）抗电磁干扰和抗震能力强。

（5）结构和原理非常简单直观，操作简单，容易维修。

（6）更换叶轮和轴承后，仪表系数不便，维修方便。

（7）成套流量计对流体总量的计量误差小。

（8）有截止阀的传感器，安装和拆卸时都可不需断流。

（9）传感器可露天安装，也可长期淹没在水中使用。

（10）安装方便，在水平、竖直、倾斜的管道上都可使用。

（11）仪表系数可在线修改，使用方便。

（12）累计流量与瞬时流量的显示可自动切换。

（13）采用EEPROM对流量计流量、一仪表系统进行掉电保护，保护时间大于10年。

智能插入式涡轮流量计主要技术参数

仪表型号	LWCQ（切向插入式）	LWCB（轴向插入式）
拆装方式	断流后拆装	不需断流，关闭球阀后即可拆装
度	±2.5%，±5%	±2.5%，±5%
显示器	可选	可选
输出信号	脉冲或4-20mA	脉冲或4-20mA
通讯接口	可选RS485	可选RS485
供电电源	+24VDC±15%	+24VDC±15%
防爆等级	ExdIIBT6或ExiaIICT4	ExdIIBT6或ExiaIICT4
防护等级	IP65	IP65
整机功耗	＜1W	＜1W
仪表材质	304SS	304SS
公称压力	1.0MPa	1.0MPa
被测介质温度	-20℃～120℃	-20℃～120℃
环境温度	-20℃～70℃	-20℃～70℃

测量范围：

（1）LWCQ（切向式）测量范围：

被测管道实测内径mm	插入杆长度mm	对应于公称通径DN的流量范围m³/h
被测管道实测内径mm	插入杆长度mm	全流量范围	准确度为显示值的±2.5%的流量范围	准确度为显示值得±5%的流量范围
100	906	6-150	10-150	＜10-6
150		13-200	20-200	＜20-13
200		23-300	40-300	＜40-23
250		36-450	62-450	＜62-36
300		52-650	90-650	＜90-52
350		70-900	120-900	＜120-70
400		92-1100	160-1100	＜160-92
500	1106	150-1800	250-1800	＜250-150
600		220-2500	360-2500	＜360-220
700		280-3500	450-3500	＜450-280
800		380-4500	640-4500	＜640-380
900	1306	460-5800	800-5800	＜800-460
1000		600-7000	990-7000	＜990-600
1100		700-8500	1200-8500	＜1200-700

（2）LWCB（轴向式）测量范围：

被测管道实测内径mm	插入杆长度mm	对应于公称通径DN的流量范围m³/h
被测管道实测内径mm	插入杆长度mm	全流量范围	准确度为显示值的±2.5%的流量范围	准确度为显示值得±5%的流量范围
100		3-150	5-150	＜5-3
150	900	7-200	10-200	＜10-7
200		12-300	20-300	＜20-12
250		18-450	31-450	＜31-18
300		26-650	45-650	＜45-26
350		35-900	60-900	＜60-35
400		46-1100	80-1100	＜80-46
500	1100	75-1800	125-1800	＜125-75
600		110-2500	180-2500	＜180-110
700		140-3500	225-3500	＜225-140
800		190-4500	320-4500	＜320-190
900	1300	230-5800	400-5800	＜400-230
1000		300-7000	495-7000	＜495-300
1100		350-8500	600-8500	＜600-350

传感器到显示仪表的距离：若增加信号电缆的长度，可达1000m可以上，所需电缆长度在订货时应提出。

对直管段长度的要求：传感器上游直管段长度应不小于20DN，下游直管段长度不应小于7DN，以确保测量度。若直管段长度不能满足此要求，可在具备现场标定条件的情况下进行现场标定后，采用现场标定的仪表系数K。

维修保养

（1）更换磨损件：在正常使用的情况下，涡轮头中的叶轮和轴承的磨损寿命一般可达5年以上。但每年应检查一次叶轮和轴承的磨损情况，当轴和轴承的径向配合间隙大约超过0.3mm时，应更换镶轴的叶轮组合件和轴承组合件。更换叶轮和轴承后传感器仪表系数不便。

（2）定期清洗插入部件：在对涡轮头每年进行一次检查的同时，应检查插入杆和涡轮头各处有无污垢和杂物，插入杆上是否出现了毛刺，并加以清除。

（3）每年应检查一次传感器内干燥剂（变色硅胶）的吸水情况。可取出烘干或更换。同时，还应检查传感器各密封处是否密封良好，特别应注意将封口塞拧紧。
