一、系统组成

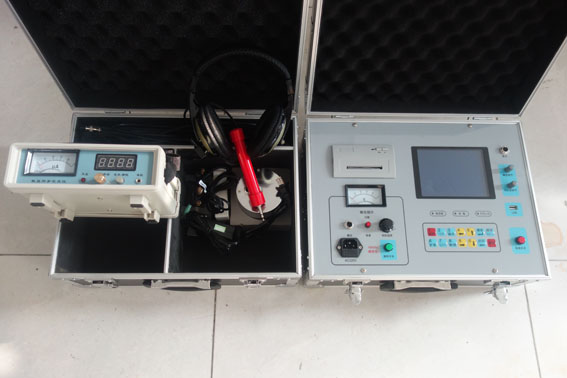

电缆测试管理系统由电缆故障测试系统、路径信号产生器、路径信收器和定位仪等几部分组成，可完成电缆故障的测试和电缆资料的管理两项任务。
笔记本电脑进行测量控制、数据处理和电缆资料管理。
故障测试系统与笔记本配合,用于测量故障点的距离，也可以测量电缆的长度和电波在电缆中的传播速度。
路径信号产生器产生频率30KHz、大幅度30V的断续正弦波信号，用于寻测电缆路径。
路径信号器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。
定位仪用于故障点的定位。
浙江电缆故障测试仪出售承装修试电力设备
二、技术性能
1、 故障测试系统
●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。
●可测量长度已知的任何电缆中电波传播的速度。
●测试距离：不小于40千米
●系统误差：小于1米
●采样频率：25MHz
●小分辨率：0.2米
●测试盲区：小于16米
●电源：直流12V(免维护电瓶)
●重量：5Kg
2、路径信号产生器
●输出信号频率：30KHz
●振荡方式：断续
●输出功率：30W
●电源：220V±10％
●重量：4Kg
浙江电缆故障测试仪出售承装修试电力设备
3、定位仪
●测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。
●输入阻抗：不小于1.2KΩ。
●使用2×2000Ω耳机。
●工作电压：DC9V±10％。
●使用环境温度：-20℃～70℃
三、进入和退出系统
启动Windows 后，双击桌面上的“测试管理系统”图标，屏幕显示主控界面如右图。
按“测试”按钮进入测试方式；按“管理”按钮进入电缆资料和测试资料的管理；按“帮助”进入帮助系统；按“退出”可退出测试管理系统。
一部分 电缆故障测试
一、测试原理
本仪器采用时域反射（TDR）原理测量电缆故障的距离。对于低阻、开路故障，仪器向被测电缆发射一系列电脉冲,有故障的电缆会在故障点产生一个反射信号（如果没有电缆故障，反射为电缆全长）；对于高阻故障，给电缆上加一冲击直流负高压，使故障点产生反射脉冲。我们根据发射脉冲和反射脉冲的时间差及电缆中电波的传播速度，可测出故障点到测试端的距离为：
S=VT/2
式中：S代表故障点到测试端的距离
V代表电波在电缆中的传播速度
T代表电波在电缆中来回传播所需要的时间
在速度V已知和时间T已经测出的情况下，就可计算出故障点距测试端的距离S 。
这一切只需稍加人工干预，就可由计算机自动完成，测试故障迅速准确。
