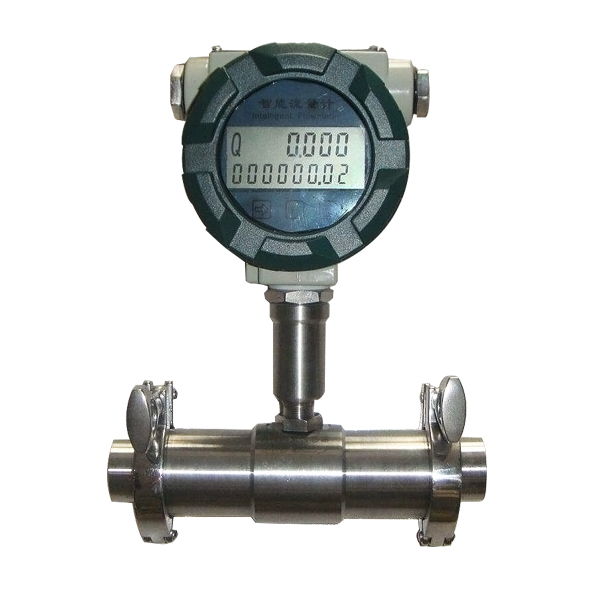

LWS 卫生型涡轮流量计

卫生型涡轮流量计采用快装卡箍式结构，是一种可广泛应用于制药、食品、饮料等卫生行业，作为计量、配料、控制、成品灌装等用途的流量计量仪表。

赛塔拉姆自动化控制技术（厦门）有限公司专业代理批发品牌流量仪表及相关产品，产品包含：质量流量计、电磁流量计、涡街流量计、涡轮流量计、矿浆流量计、金属浮子流量计、罗茨流量计、孔板流量计、V锥流量计、压力变送器、氧化锆氧分析仪、液位计等，集选型、销售、安装及售后维护等相关一站式服务，业务范围涉及石油、化工、能源、天然气、水利、市政、冶金、煤气、供水、供热、纺织印染等及其他相关工业领域。公司与国内外各大仪表仪器厂家密切合作，旨在提高高质量、精度准、稳定性好的高品质流量计及相关仪表仪器，为企业实现自动化生产加工提供过程控制和检测管理，实现高效率、低能耗，少浪费的高效环保生产运行。 另外为客户提供高端仪表仪器产品，如沃森流量计，富士变送器、科隆流量计、横河流量计等。

卫生型涡轮流量计

卫生涡轮流量计是专为卫生行业设计，采用国外结构优化设计，外壳材料选用316L不锈钢，机芯部分使用特种材料，具有更好的防腐防锈性能，整体结构突破传统工艺，大大提高了涡轮流量计的测量精度和稳定性，同时采用快装卡箍式连接结构，方便清洗，是卫生行业的理想仪表，已达到同类产品水准，在制造、食品、饮料等行业中被用于液体流量计量、配料、过程控制、成品灌装等用途。

卫生型涡轮流量计特点：

（1） 化标准可替代同类进口产品。

（2）防腐防锈材质适用于卫生行业。

（3）快装式结构易于安装维护。

（4）精度高重复性好。

（5）高品质涡轮超出常规的量程范围

主要应用场合

（1）制造行业：生理盐水、葡萄糖水等输液制品的灌装与计量。

（2）食品、饮料行业：蔬菜汁、果汁、啤酒、成品油等液态食品的灌装和计量。
卫生型涡轮流量计特点主要技术主要参数

仪表口径	4、6、10、15、20、25、32、40 、50
精度等级	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
仪表材质	316L
被测介质温度	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
输出信号	传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V； 变送器：两线制4 ~ 20mADC电流信号
供电电源	传感器：+12VDC 、+24VDC（可选）； 变送器：+24VDC；
传输距离	≤1000m
信号线接口	内螺纹M20×1.5
防护等级	IP65，IP67
防爆等级	ExdIIBT6或ExdⅡCT4

安装注意事项

（1）安装时液体流动方向应与传感器外壳上指示流向的箭头方向相同，且上游直管段应≥6D，下游直管段应≥5D(D为被测管道实测内径)。
（2）传感器应远离外界磁场，如不能避免，应采取相应的屏蔽措施。

（3）为了消除回流，流速分布不均匀和旋流的影响，除了保证足够的直管段要求外，如果直管段要求不够，可在上游装上整流器。

（4）传感器露天安装时，请做好放大器插头的防水处理；

（5）当被测液体中含有固体杂质时，应在流量传感器的上游安装过滤器，过滤器的安装位置应考虑便于过滤网的拆装。

（6）液体中混有气体或测量易气化的液体时，应安装空气分离器（消气器）。

（7）通过流量传感器的流量过大时，会使轴承寿命过短，可通过阀门将流量调到合适大小，其阀门应安装在流量计的下游。

（8）为了在检修中不中断流体输送，通常在流量传感器的上下游安装截止阀，同时设置旁通管道，并应确保测量时旁通管道在旁通阀门关闭时不泄漏。

（9）若有可能产生逆向流，应加止回阀，以防止流体反向流动。

（10）为了避免流量计内聚集气体，流量计不应安装在水平管线的高点。

（11）若流量计安装在管线的低点，应在管线上安装排放阀，定期排放沉淀物。

（12）对新铺设的管道进行清扫时，应在安装流量计（传感器）的部位先接入一段短管，待清扫完毕后再装上流量计。

（12）传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关使用说明书。

选型编码：

型号						说明
LWS	口	口	口	口	口
公称通径	(n)					DN4~50Mmm
类型		O				传感器型：+12V或24V供电，输出三线制脉冲信号
		A				变送器型：+24V供电，输出二线制4～20mA
		B				智能型：锂电池供电，现场显示无信号输出
		C				智能型：+24V供电，现场显示并输出二线制4～20mA
		C1				智能型：+24V供电，现场显示并带有RS485通讯协议
		C2				智能型：+24V供电，现场显示并带有HART通讯协议
精度等级			05			0.5级
			10			1.0级
			02			0.2级(协商订货)
涡轮类型				S		标准测量范围
				W		扩展测量范围
防爆					O	非防爆型
					E	防爆型：Ex dⅡCT4或Ex dⅡBT6

设计订货选型须知：

用户在订购涡轮流量计要提供一下资料信息：

（1）仪表口径、工作压力、工作温度、流量范围、测量介质。

（2）如能够提供工艺设计图纸更好，能方便我们的工程师为您选购称心的流量计。

订购流量计注意事项

（1）仪表选型尽可能不要使用流量工作在下限限值，以免测量误差出现波动。

（2）流量计应使用在介质工作压力和温度范围的技术参数内即可，不用刻意选用价格更高的高压力等级和超高温度的仪表，增加成本。

（3）在爆炸危险场所，应选用防爆型流量计，并严格注意防爆等级。

（4）流量计的下限流量取决于介质的工况密度和运动粘度，其上限流量一般不受介质压力和温度的影响，因此确定流量范围只要确定实际可用的下限流量即可。计算出下限流量后，查流量范围表即可确定相应口径。
