AZ30-18 阀门电动执行机构

扬州市超能电动阀门有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏扬州市

型号：AZ30-18

手机：13338856899

电话：0514-87590836

更新时间：2024-09-24

浏览次数：2258

公司地址：扬州市西湖镇俞桥村

13338856899 林志(先生) （来电时请说是从给览网看到我的)

立刻询价进入会员商铺

产品简介

A系列阀门电动装置，是我公司在原有成熟产品的基础上，消化、吸收国外各种电动执行器的设计和制造技术，研发的全新一代产品，具有结构紧凑、体积小、外形美观、性能可靠稳定等优点。 AZ系列多回转阀门电动装置适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门等，用于对阀门的开启、关闭或调节。

公司简介

扬州市超能电动阀门有限公司位于我国的历史文化名城 - 扬州市，是一家研制开发、市场销售阀门电动装置的专业厂家，公司建立了可靠的质量保证体系，产品质量标准得到了全面的贯彻实施。公司产品阀门电动装置品种规格齐全，广泛用于电力、冶金、石油、化工、制药、造纸和给排水等行业工程，深受用户好评。
多年以来，超能电动阀门有限公司一直秉承“诚信为本、客户至上”的经营理念，得到各行业用户的认可，树立企业的品牌形象，创造电动阀门行业的精品。公司产品立足中国，面向世界，畅销全国三十多个省、市、自治区。公司以完善的用户服务体系实现我们“一切为了用户满意”的承诺。公司产品实行三包，售后服务优良，产品终身保修。
在新的世纪里，我们将热切期待和您的携手合作，谋求共同发展，进一步推动国内工业自动化。您的满足是我们追求的目标。超能电动阀门有限公司正以优良的产品质量、低廉的价格、完善的售后服务体系赢得越来越多的用户的赞誉，超能人正以蓬勃的朝气和满腔的热情来迎接您。竭诚欢迎海内外广大新老顾客来公司参观、指导、考察。

展开

产品说明

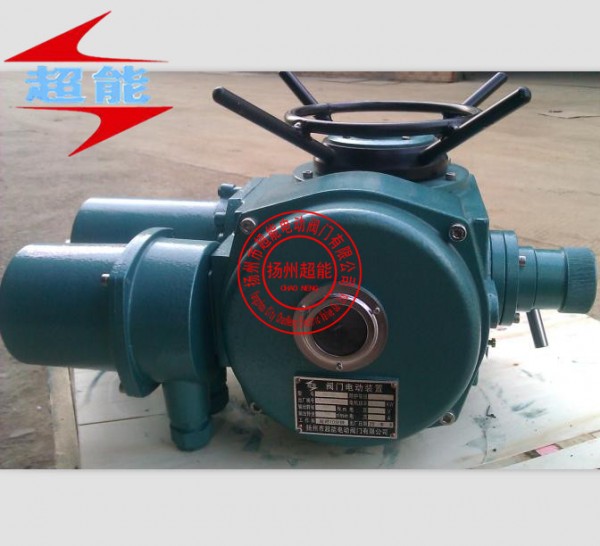

AZ30-18阀门电动执行机构 是我公司在原有成熟产品的基础上，消化、吸收国外各种电动执行器的设计和制造技术，研发的全新一代产品，具有结构紧凑、体积小、外形美观、性能可靠稳定等优点。

AZ系列多回转阀门电动装置适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门等，用于对阀门的开启、关闭或调节。

AZ30-18阀门电动执行机构的整机性能符合GB/T24923-2010《普通型阀门电动装置技术条件》的规定；隔爆型性能符合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》，GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》及GB/T24922-2010《隔爆型阀门电动装置技术条件》的规定。

2. 型号表示方法

3. 工作环境和主要技术参数

3.1 供电电源：额定电压：三相AC380V（特殊订货单相220V、440V、660V等）

额定频率：50HZ（特殊60HZ）

3.2 防护等级：IP67(特殊订货IP68)；

3.3 缘等级：F级

3.4 环境温度：-20～+70℃（特殊订货-35～+80℃）；

3.5 相对湿度：≤95%（+25℃时）；

3.6 工作制：短时10分钟(特殊订货15-30分钟)

3.7 防爆标志：ExdI Mb和Exd[ib]I Mb 适用于煤矿非采掘工作面；

ExdⅡBT4和ExdⅡCT4适用于环境为ⅡA、ⅡB、ⅡC级T1-T4组的爆炸性气体环境。

4. 型号规格和主要性能参数

型号	公称转矩	公称推力	输出转速	电机功率	额定电流	手动速比	大阀杆直径	参考重量
型号	N.m	KN	r/min	KW	A	i	mm	kg
AZ10	100	40	24	0.25	1.03	1：60	28	25
			36	0.37	1.38	1：40
			48	0.37	1.38	1：30
AZ15	150		24	0.37	1.38	1：60
			36	0.55	2.2	1：40
			48	0.55	2.2	1：30
.AZ20	200	100	24	0.55	2.2	1：60	40	28
.AZ20	200		36	0.75	2.62	1：40
AZ30	300		24	0.75	2.62	1：60
AZ45	450	150	24	1.1	4.0	1：60	48	36
AZ45	450		40	1.5	4.12	1：36
AZ60	600		24	1.5	4.12	1：60
AZ90	900	200	24	2.2	5.25	1：60	60	47
AZ90	900		40	3	7.9	1：36
AZ120	1200		24	3	7.9	1：60
AZ180	1800	325	18	4	8.87	1：70	70	126
AZ250	2500		18	5.5	12.05	1：70
AZ350	3500		18	7.5	15.6	1：70

注：如用户需要，可提供其它的转速。

5. 连接标准及外形尺寸

5.1 AZ系列执行器与阀门连接的结构示意图及尺寸


执行标准JB2920 （转矩型）
型号	机座号		D			D1		D2(H9)		h1		f	h		d1	d2		d		n		a
AZ10/15	J2		145			120		90		2		5	8		30	45		M10		4		45°
AZ20/30	J3		185			160		125					10		42	58		M12
AZ45/60	J4		225			195		150					12		50	72		M16
AZ90/120	J4		230			195		150					12		50	72		M16
	J5		275			235		180					14		62	82		M20
AZ180/250/350	J7		330			285		220		3		6	16		72	98		φ26
执行标准GB/T12222-2005（推力型）
型号		法兰号		D	D1		D2		f		d1(max)			d			L		n		a
AZ10/15		F10		125	102		70		3		T28			M10			40		4		45°
AZ20/30		F14		175	140		100		4		T40			M16			55
AZ45/60		F16		210	165		130		5		T48			M20			70
AZ90/120		F25		300	254		200				T60			M16			90		8		22.5°
AZ180/250/350		F30		350	298		230				T70			M20			110

5.2 AZ系列外形和外形尺寸

型号	H1	H	L1	L	F1	F2	F3	ΦD
AZ10/15/20/30	119	247	300	638	184	418	522	200
AZ45/60	124	245	335	676	198	463	567	250
AZ90/120	142	263	390	745	217	503	607	250
AZ180/250/350	200	320	444	819	217	547	651	250
