ASCP200-1 安科瑞单相电气防火限流式保护器

ASCP200-1型安科瑞单相电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等当弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。

江苏安科瑞电器制造有限公司是安科瑞电气股份有限公司（证券代码：300286 SZ.）的全资子公司，是安科瑞电量采集、电力监控、电能管理、电气安全、低压保护、智能光伏等系列产品的生产基地。公司位于江苏省江阴市，目前现代化生产厂房面积达3万平方米，电子组装生产线均采用无铅生产工艺，生产检测设备自动化程度高，公司采用信息管理系统，是江苏省两化融合试点企业。
公司通过在产品、技术、生产工艺上的技术积累和持续创新，围绕国家产业政策和市场导向，成功实现科技转型，由原来普通数显仪表和电量传感器的生产转到智能网络电力仪表、智能马达保护装置、智能光伏汇流装置、电能质量监控装置、电气火灾监控装置、消防电源监控设备、医用隔离电源柜、有源滤波装置、光伏汇流箱、光伏并网逆变器等产品的产业化，目前已发展成为一家集研发、生产、销售于一体的江苏省高新技术企业。
公司还先后与上海电科所、东南大学、中国矿业大学等科研院所、高校组成产学研联合体，围绕智能电网用户端的电力监控、电能管理和电气安全开展产品研发，其中与上海电科所合作开发的“1/4抽屉柜智能马达管理单元的研发和产业化”项目被列为国家科技部科技特派员项目。

公司以用户端智能网络电力仪表及系统集成为主导产业，坚持“为客户创造价值”的经营理念，走专业化、市场化、规模化道路，努力实现“立足中国、放眼世界，争做好的智能配电供应商”的战略目标，为客户提供可靠用电、节约用电、安全用电的完整解决方案，在智能电网用户端、新能源、物联网等前沿领域不断探索开发新产品。

安科瑞电气是一家为环保评估、环保检测、环保设备分表计量、环保设备用电监测等项目服务的企业。

1 安科瑞单相电气防火限流式保护器概述

ASCP200-1型电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等当弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。

ASCP200-1型电气防火限流式保护器是单相限流式保护器，大额定电流为63A。可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、会展、住宅、仓库、电动车充电站及工厂等各种用电场所末端干、支路的线路保护。

2 安科瑞单相电气防火限流式保护器功能特点

■ 短路保护功能。保护器实时监测用电线路电流，当线路发生短路故障时，能在150微秒内实现快速限流保护，并发出声光报警信号。

■ 过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3-60秒可设）时，保护器启动限流保护，并发出声光报警信号。

■ 表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。

■ 过欠压保护功能。当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。

■ 配电线缆温度监测功能。当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

■ 漏电流监测功能。当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

■ 保护器具有1路RS485接口，1路2G无线通讯，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机，也可以是安科瑞A crel-6000安全云平台，或第三方监控软件或平台。

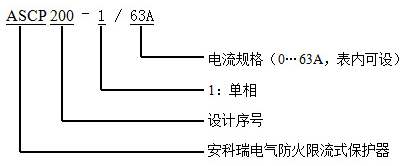

3.命名规则

4.参考标准

l DGJ08-2048-2016《民用建筑电气防火设计规程》

l GB14287.6 《电气火灾监控系统 第6部分：电气防火限流式保护器》

5 安科瑞单相电气防火限流式保护器技术参数

6  外形和尺寸
ASCP200-1型限流式保护器的外形与安装尺寸（单位：mm）如下图所示。

7.产品应用

7.1 应用接线图

注意事项：

1）在选用限流式保护器时，限流式保护器的设定的额定电流应该与其前一级的断路器的额定电流保持一致。例如，当限流式保护器输入端断路器的额定电流为32A时，应将限流式保护器的额定电流设置为32A。为保障限流式保护器的正常使用，严禁将其使用于与其前端断路器的额定电流不匹配的配电线路中。

2）ASCP200系列采用限流式保护器采用壁挂式安装，可以挂墙安装，也可以安装在箱体内，应确保安装场所无滴水、腐蚀性化学气体和沉淀物质，并注意环境温度和通风散热。

3）为确保可靠连接，接线时应按接线图进行，同时为了防止接头处接触电阻过大而导致局部过热，也避免因接触不良而导致保护器工作不正常，线头应采用合适大小的U形冷压头压接后，再插入保护器相应端子上并将螺钉拧紧压实。

4）保护器内部带有交流电，严禁非专业人士擅自打开产品外壳。保护器在使用期间，若被保护线路发生短路或过载故障而被限流保护时，保护器仍处于带电状态，不允许随意碰触用电线路的金属部分。待检查线路，并排除故障后，长按保护器的复位按键约2秒钟，使保护器恢复正常运行时。

5）当保护器因超温而发生限流保护时，则可能是因为负载电流过大，环境温度过高或通风散热不良等原因导致，可通过加强通风等措施，等保护器温度降下来后，再长按复位键，使保护器复位，恢复正常运行。

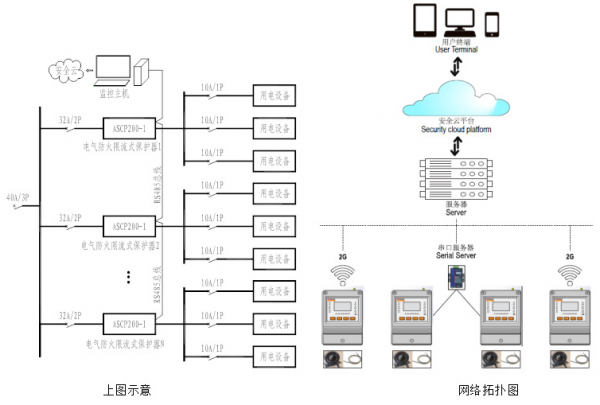

7.2 典型应用示意图

8.附录 相关标准和规则

8.1 DGJ08-2048-2016《民用建筑电气防火设计规程》中的要求：

 第5.4.8条 电气防火限流式保护器应符合下列规定：

l 应满足现行标准《电气火灾监控系统》GB14287.6中相关规定；

l 应设置在末端配电箱的进线开关下侧，其额定电流值应与进线回路保护开关一致；

l 租售式商场商铺、批发市场、集贸市场、甲乙丙类危险器库房等场所的末端配电箱应设置电气防火限流式保护器；

l 幼儿园、老年人建筑、集中宿舍及电动车充电站等场所的末端配电箱宜设置电气防火限流式保护器。

8.2 DB11/791-2011《北京市地方标准 文物建筑消防设施设置规范》中要求：

 第9.2.1条 文物建筑内的低压配电线路应设置电气火灾监控系统，其产品应符合GB14827的要求。重要用电设备的电源接入处宜设置限流式断路保护装置。
