ICS-17-500贸易结算皮带秤

科霖机械设备ICS-17-500贸易结算皮带秤可以直接装在各种不同宽度的皮带输送机架内，位于上下皮带之间，不占用空间高度，它是一个已在工厂组装好的整体，可以迅速方便地安装和校准。该称重桥架适应皮带宽度从400-2000mm。

徐州科霖机械设备有限公司，坐落于徐州经济开发区，注册资本1000万，主要从事散料动态计量及测控称重设备。集设计、生产、销售、服务为一体的现代制造企业，致力于提供称重解决方案，为用户节约使用原料，提高原材料的利用率，满足各行业用户节能及满负荷使用的工艺要求，被广大客户称为“合格制造商”以及“合作伙伴”。

科霖公司研制和生产的电子皮带秤、皮带称重给料机、螺旋计量称、封闭式称重给煤机、皮带采制样机、皮带输送机、皮带秤链码效验装置广泛应用于电力、煤炭、化工、矿冶、建材、粮食、钢铁等行业。

徐州科霖机械设备有限公司在引进、消化、吸收国内外技术的基础上，结合火力发电企业的实际情况，依托徐州矿大的技术实力，自主研发并配套生产的各种计量输送设备在恶劣的环境下通过长期稳定的工业运行，产品质量得以验证并深受广大用户的信赖和好评，“KELN”科霖机械也成为客户心中称重技术解决方案“放心”和“推荐”品牌。

科霖人以本着“以人为本，追求卓越”的经营理念，“客户满意”的价值规范，自公司成立以来，积累了丰富的称重计量输送机械的制造经验，依靠雄厚的技术实力和专业有素的队伍，依赖完善的网络营销和服务，竭诚为广大客户提供需求的称重技术方案。

徐州科霖机械设备有限公司将以过硬的产品质量和快速完善的服务，赢得市场信赖、支持与合作，共创辉煌明天。

ICS-17-500贸易结算皮带秤

徐州科霖机械设备有限公司已通过ISO9001质量体系认证，技术水平的机械设备可出口外贸。可按图纸加工/技术协议机械加工成套设备。 生产致力于NJGC系列称重给煤机/ICS系列电子皮带秤/JGC系列称重给料机/CLM系列校验链码/DTII-A系列带式输送机/LXC螺旋称重给料机/LS系列螺旋输送机。自主研发并配套生产的各种计量输送设备在恶劣的环境下通过长期稳定的工业运行，出口外贸的产品质量得以验证并深受广大用户的信赖和好评。欢迎用户来厂实地考察。

ICS-17-500贸易结算皮带秤可以直接装在各种不同宽度的皮带输送机架内，位于上下皮带之间，不占用空间高度，它是一个已在工厂组装好的整体，可以迅速方便地安装和校准。该称重桥架适应皮带宽度从400-2000mm。

产品介绍：

ICS-17-500贸易结算皮带秤，动态累计误差小于士0.25％，适用于工业企业的称重过程控制，如检测生产量，控制产品的定量装载和监测库存等场合。为工厂自动控制和现代化管理提供重要的数据信息。

工作原理：

称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。

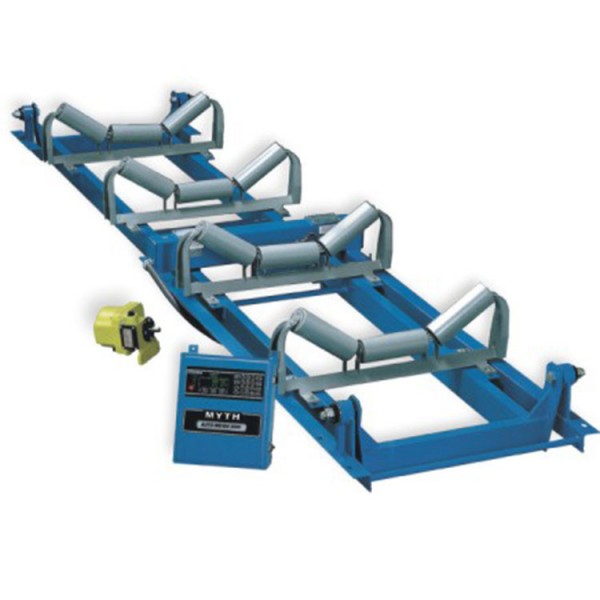

ICS-17-500贸易结算皮带秤由四部分组成：

ICS-17型称重桥架，称重传感器，60-12C型速度传感器及测速滚筒，KL2001称重控制器。

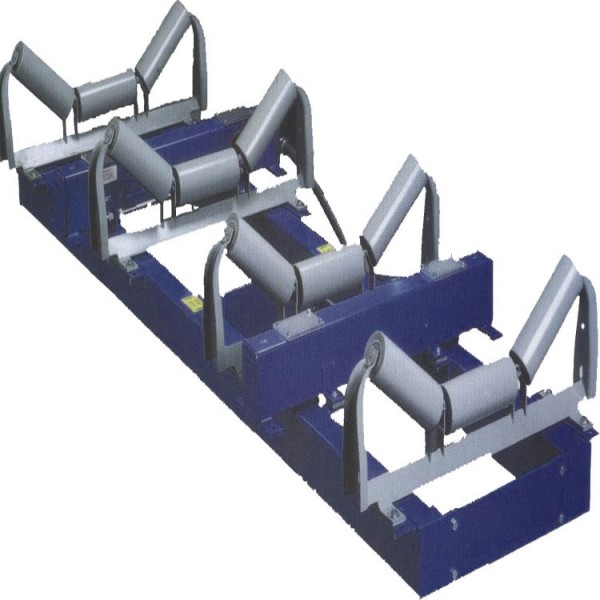

称重桥架：

ICS-17型称重桥架在双杠杆上装有四组托辊，采用两只拉式传感器中间支承，外侧支承采用无摩擦耳轴支点。有效克服偏载对精度的影响，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。

称重桥架的主梁采用矩形钢管，这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到洁净。为了保证整个系统的稳定性，应变片式传感器安装于受拉部位，以减少非线性误差。

结构特性：

结构简单，安装简捷方便，力传递环节少；

独特的矩形杠杆，刚性好，无形变；

无磨擦橡胶耳轴支承，防腐蚀、防潮、抗振动；

抗侧向力﹑抗水平分力，有效的减少了皮带跑偏偏和落料偏移对系统精度的影响；

17A型称重区域广，四组托辊使皮带对称重的影响小；

17B型双托辊，称重区为17A的1/2较短，适用于给料距离较短的皮带输送机；

结构简单，安装简捷方便，力传递环节少

应用：电力、化工、冶金、港口、食品、钢铁等工业行业；

系统参数

	17A 型	17B 型
称重范围	0.5-6000 t/h	0.5 - 4000 t/h
皮带宽度	500-2200 mm	400 - 2200 mm
皮带速度	0.05- 4 m/s	0.05 - 4 m/s
称重区标准长度	4800 mm	2400mm
皮带输送机倾角	<= 18 度	<= 18 度
计量精度	(+ -)0.25%	(+ -) 0.5%

外形尺寸和安装尺寸：

输送机类型	DT75	DT11	DT75	DT11	DT75	DT11
带宽	A		B		C
500	488	508	720	740	770	790
650	638	658	870	890	920	940
800	838	858	1070	1090	1120	1140
1000	1068	1058	1300	1290	1350	1340
1200	1318	1338	1550	1540	1600	1590
1400	1518	1508	1750	1740	1800	1790
1600	1758		1990		2050

工作条件和安装条件：
环境温度：机械：-20℃～+50℃   仪表：  0℃～40℃
电源电压：220V（+10﹪、-15﹪）  50Hz±2﹪
