PT100和PT300 教学训练模拟台

教学训练模拟台PT100和PT300是为了学习各种振动特征的详细知识，有必要在与实际机器相同的装置中进行模拟实验，用来提高非常复杂振动频谱的分析能力，同时对各种缺陷，进行振动分析和详细故障诊断。

      瓦伦尼安（英文缩写VALENIAN）是一家位于苏州的教学设备生产企业，前身是由西班牙VALENIAN教学系统公司在中国的代表处，经过多年发展和对中国市场的不断探索为更好的为中国的高校服务，2014年瓦伦尼安（苏州）教学设备有限公司正式成立。

      瓦伦尼安一直VALENIAN专注于机械故障模拟实验领域的产品开发、定制系统集成以及培训指导工作，在中国有超过千家院校选择和瓦伦尼安合作。目前拥有博士6名，博士后3名;拥有科技带头人、关键技能带头人及各类高级人才近20名。还有一大批具有高、中级技术、技能职称的员工。

模拟平台硬件

      教学训练模拟台-PT100和PT300是为了学习各种振动特征的详细知识，有必要在与实际机器相同的装置中进行模拟实验，用来提高非常复杂振动频谱的分析能力，同时对各种缺陷，进行振动分析和详细故障诊断。KC机械故障诊断教学模拟实验的每个部分，都可以加工，具有高公差，可以在低振动下运行，可根据您想要分析的具体故障特征，在安全可控的环境中单独或与各种缺陷组合搭配实验。作为研究机器缺陷特征的创新实验平台，完全满足振动分析工程师和教学模拟用户的广泛需求。



功能说明：

      教学训练模拟台设计用于学习动平衡、不对中、设备松动、滚动轴承故障及不同转速下的振动特征频率。

      教学训练模拟台，根据缺陷程度产生振动，可模拟由不平衡和不对中引起的振动现象，此外，它还是训练平衡和轴对准方法，来纠正不平衡和不对准故障、松动、轴承缺陷的理想选择。

产品特点：

为了实现不平衡，在圆盘中钻出36个孔，每个孔夹角10°，使得任何不平衡的质量可以在所需的位置添加。



不对中机构被设计成通过将电动机移动自由地前后移动，使得它可以在不拆卸机器的情况下设置缺陷。



PT100和PT300是学习不平衡和不对中以及轴承故障较为合适的教育训练模拟平台。

·动平衡模拟

·中心支撑转子

·轴对中组件

·左右移动顶丝螺栓

·可预先安装各种缺陷轴承

·信号处理技术研究

·单级或多级平衡训练

  机械松动的故障模拟

  轴承问题的诊断

  不同转速下轴承故障特征频率的分析



配置：

直流电机（220V） 1台

变频调速器    1组

联轴器（含支撑架）   4组

轴承座（含支撑架）   8个

故障轴承（可提供无故障轴承、内圈故障轴承、外圈故障轴承、滚动体故障轴承、综合故障轴承共5只）

不平衡飞轮     2只（可模拟单、多面动平衡功能）



使用说明简介：

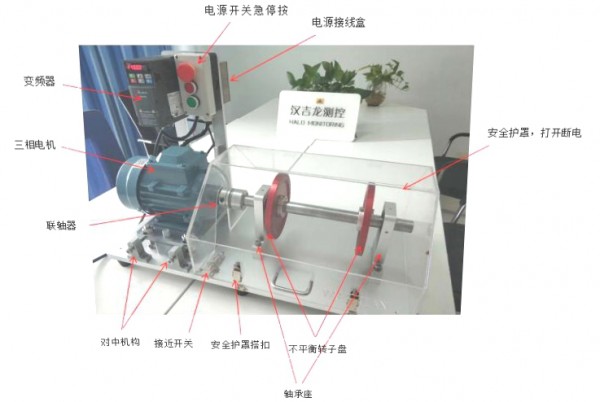

                             实验台基本布局



1. 将两相220V三孔电源线，插入电源按钮背面的，电源接线盒中。

2. 保持急停按钮和红色电源按钮处于弹开的模式，此时变频器已经供电，变频器会显示目前的电机工作频率。可调范围（0-60Hz），转速范围0-3600RPM,按键“”调整转速。

3. 对中机构调整，可以通过电机底座四周的顶丝模组进行左右移动。

4. 轴承座可以更换，先将联轴器固定螺栓松开，然后将轴承轴承座固定螺栓松开，可以更换轴承座。

（提供额外三根主轴，一根已经安装好内圈缺陷轴承，配有轴承座，第二根已经安装好外圈缺陷轴承，配有轴承座，第三根轴是加工偏小直径的轴，可以模拟轴承配合的内松动故障）

5. 如需模拟外松动和轴承座松动，可以将轴承座固定螺栓松开，转动设备，即可进行试验。

6. 如需模拟不平衡实验，可将M4的螺栓，安装在转子盘上，人为的制造不平衡量，转子的振动大小，和不平衡质量添加的大小直接相关。（仅提供了样品的M4螺栓，客户可根据自己所需的不平衡量自由添加螺栓数量和螺栓长度，调整可以添加螺栓垫片。）

7. 亚克力的安全护罩，必须闭合时，设备才可以供电。（在保证安全的前提下，如需打开护罩，想让设备也正常工作的话，放置一个金属物件紧贴接近时传感器既可）

8. 我公司提供的轴承座上是传感器固定螺栓孔安装，已预设为M5的固定螺栓孔。

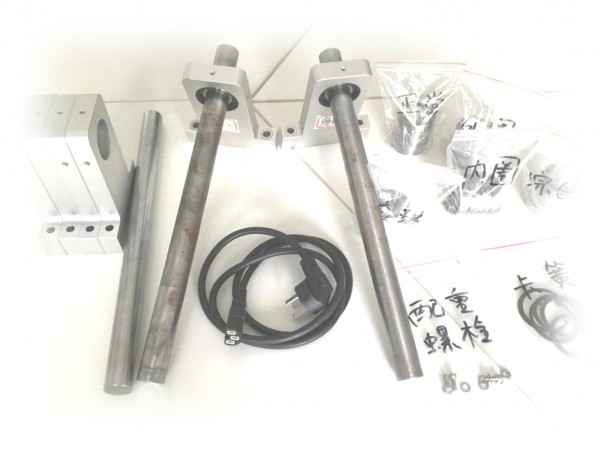

提供的附件图片



1. 未安装轴承座4个，

2. 已经安装主轴2根（配有轴承座），

3. 1根内配合松动主轴

4. 电源线一条

5. 五种故障轴承类型含良好轴承（各4个）

6. 卡簧

7. 动平衡配重螺栓及垫片

8. 砂纸



电气参数
电机		三相异步交流电机
控制器		VFD-M 变频器
速度范围		0~ 3600 rpm 可调
开始/停止 开关		以与先前设置相同的转速运行
输入电压		220 VAC，单相，60/50 Hz
机械参数
轴	25mm 直径, 钢
故障轴承	两个普通轴承，一个内圈故障轴承，一个外圈故障轴承，综合故障轴承，滚珠故障轴承
底座	带1个安装孔的加速度计底座， 2个；可以安装嵌入式加速度传感器
转盘	铝盘，f 150mm，2个圆周上36个M6螺钉孔，2个
对中机构	足够的高度便于安装对中设备（360°旋转） 用于水平方向移动的千斤顶螺栓旋钮
底板	10mm厚度的铝板
安全罩打开自动断电	可固定透明防震安全罩，互锁开关，可在安全罩打开时停止电机
重量和尺寸
重量	约 40Kg
尺寸	长度=650mm, 宽度=350mm, 高度=400mm(带安全盖)
