WFD1000 风力发电机故障分析

WFD1000风力发电机故障分析系统除了能够模拟低速齿轮故障和异常振动外，还可以模拟常见的机械故障特征。它主要由叶片低速级（伺服电机驱动），行星齿轮箱，平行齿轮箱和发电机组成。它可以检测低速轴承的缺陷，以及高速行星齿轮和平行齿轮的故障。

      瓦伦尼安（英文缩写VALENIAN）是一家位于苏州的教学设备生产企业，前身是由西班牙VALENIAN教学系统公司在中国的代表处，经过多年发展和对中国市场的不断探索为更好的为中国的高校服务，2014年瓦伦尼安（苏州）教学设备有限公司正式成立。

      瓦伦尼安一直VALENIAN专注于机械故障模拟实验领域的产品开发、定制系统集成以及培训指导工作，在中国有超过千家院校选择和瓦伦尼安合作。目前拥有博士6名，博士后3名;拥有科技带头人、关键技能带头人及各类高级人才近20名。还有一大批具有高、中级技术、技能职称的员工。

基本特征

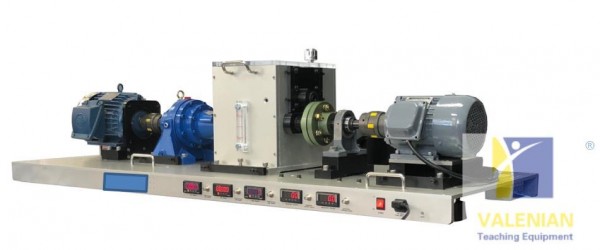

Valenian是一个模拟工业风力涡轮发电机的实验平台。它是一款多功能的实验平台，其布局合理，设计精湛，加工装配公差。

WFD1000风力发电机故障分析系统除了能够模拟低速齿轮故障和异常振动外，还可以模拟常见的机械故障特征。它主要由叶片低速级（伺服电机驱动），行星齿轮箱，平行齿轮箱和发电机组成。它可以检测低速轴承的缺陷，以及高速行星齿轮和平行齿轮的故障。它旨在通过模拟风力涡轮发电机等低速设备的机械故障，来学习相关的故障检测技术。这是一个可靠的学习平台，能让您学习，检测及分析风力涡轮发电机的故障特点。其可应用于各种领域，例如研究风力涡轮发电机振动的、振动培训机构、以及设备振动分析和故障诊断部门的技术人员，都是必不可少的实验装置。

      风力发电机故障分析功能应用

• 基本振动测量                             • 时域波形, 频率分析

• 振动传感器位置的佳选择         • 相位测量，转速数据应用

• 不对中效应研究                          • 多级轴对中的实践

• 软脚的发现与校正                       • 启停机测试

• 轴承失效研究                              • 轴承故障时域频频信号分析

• 齿轮失效分析                              • 齿轮齿隙效应研究

• 斜齿轮失效分析                          • 油液分析& 磨粒分析

• 行星齿轮失效分析                       • 低速轴承故障检测

• 机械状态监测实践                       • MODAL 分析, ODS 测量

• 发电机故障分析                          • 电机故障分析

技术参数

电气参数
齿轮电机	4，2.2kW，减速比（1/60），输出速度（30rpm），允许输出扭矩（642 [Nm]）
伺服电机（可选）	额定功率（4kW），扭矩（38.2 [Nm]），大扭矩（114.6[nm]）
控制器	Delta VFD-M变频器
速度范围	低速：5至30 rpm可变高速：300   -   1800rpm
发电机	4永磁发电机，额定功率：2.2kW，输出电压：380VAC，接线：3相4线
5个显示模块	RPM显示 -   7段LED显示，低，中，高速      3个 电压V显示 -   7段LED显示，大值 20次/秒   1个 电流A 显示 -   7段LED显示，大值 20次/秒 1个
5个输出端子	RPM输出BNC终端，1脉冲/转12V，TTL，低，中，高速 电压V输出-BNC端子，灵敏度：0.11V/V（24V/220V） 电流A输出-BNC端子，灵敏度：0.1V/A
电源	输入220 VAC，单相，50/60 Hz
机械参数
轴	直径35mm，钢
轴承	两个正常轴承 UC-207
行星齿轮	HS300-L2-12：1，轴直径（L速度; 38，H速度：24）
齿轮箱	轴直径（L速度; 28，H速度; 24，M速度; 28） 25齿 - 小齿轮：1ea，58齿齿轮：2ea，28齿齿轮：3ea，60齿齿轮：1ea
联轴器	爪式联轴器和法兰联轴器
底板	10mm厚的镀铬钢
安全罩	抗冲击透明安全盖，带安全隔离器，可在安全罩打开时停止电机
重量和尺寸
重量	约 120kg
尺寸	长度=1800mm,宽度=620mm, 长度=500mm
