型号:ZW8-XJD-200 架空线小电流接地故障定位仪

架空线小电流接地故障定位仪
架空线小电流接地故障定位仪
架空线小电流接地故障定位仪/线路故障定位仪 型号:ZW8-XJD-200

库号：M120378

一、概述
XJD-200架空线小电流接地故障定位仪，适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用本设备对接地点进行定位。

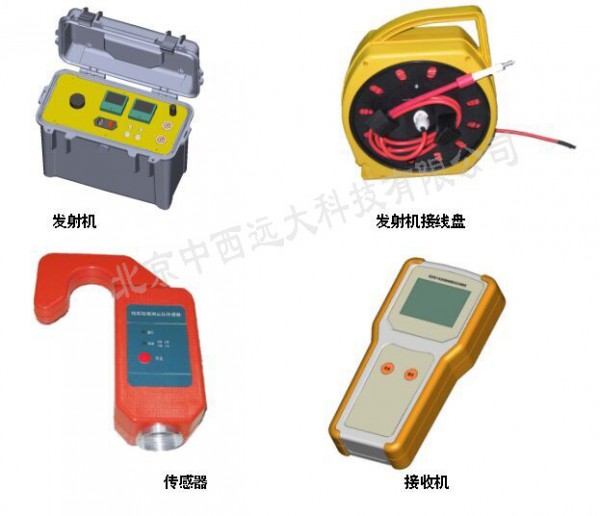

XJD-200是一套便携设备，可进行多条线路的故障定位。整套设备由发射机（XJD-200T）、传感器（XJD-200S）、接收机（XJD-200R）及附件组成。在故障线路停运后，由发射机向线路施加低频高压信号使故障重现，在线路沿途用缘杆将传感器挂在线路上检测信号，并通过无线方式向地面上的接收机传输数据，接收机显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可行粗略分段，再，从而快速确定故障位置。
二、功能特点
1.适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
2.在线路停运后进行定位，特别适用于有电缆分支的故障线路。
3.施加高压信号使故障重现，电流信号稳定，易于检测。
4.低频信号避免系统分布电容影响，能对高阻值故障进行定位。
5.发射机安特性：高压启动闭锁功能、输出允许直接短路。
6.传感器使用高灵敏度传感器，开口设计，无需闭合，方便在线路上挂接。
7.传感器和接收机无线通讯传输，安。
8.发射机可使用市电、发电机供电，传感器和接收机干电池供电。
9.发射机体积小，重量轻；传感器为体积重量小化设计，方便沿线挂接；接收机为手持式设计。
10.接收机采用大屏幕液晶显示器，显示传感器状态、电流波形和电流值。
三、技术指标
1.定位度：0.2米。
2.发射机输出特性：
(1)输出频率1Hz
(2)开路电压： 基波值0~2800V，
（脉动直流，峰值8kV，相当于10kV线路的相电压峰值）；
(3)短路电流： 基波值0~35mA（脉动直流，峰值100mA）
3.传感器与接收机的无线通讯距离：不小于100m。
4.发射机电源：AC 220V市电，可接发电机（输出功率≥1500W）。
5.发射机功率：高功率900W。
6.传感器电源：3节5号碱性干电池。
7.接收机电源：5节5号碱性干电池。
8.体积：
发射机417×234×318mm；传感器180×100×35mm；接收机205 ×100×35mm
9.质量：发射机16.8kg；传感器0.45kg；接收机0.45 kg
10.使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
