型号:SJ69-1300 单色红外测温仪

单色红外测温仪
单色红外测温仪
单色红外测温仪 型号:SJ69-1300

库号：M393379   查看hh

测温仪是非接触红外测温仪，红外测温仪是基于物体表面红外辐射能量的大小来计算温度，非接触式测温是红外测温仪大优点，可以方便地测量难以接近的或移动中物体。

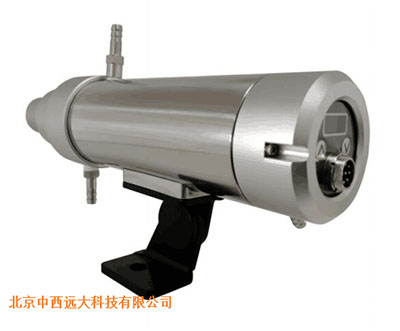

红外测温仪为一体化集成式红外测温仪，传感器、光学系统、电子系统及 LCD 显示共同集成在金属外壳里，探头的外壳材质为不锈钢，表面经过硬质处理，表面， 不易划伤，探头防护等级符合 IP65/NEMA-4 密封等级，可满足各种场合使用要求。
1.1产品特点
测温范围覆盖0℃～1300℃分段
测温度可达1%,重复度为2℃
响应时间150ms可调
分辨率0.1℃
红色双激光瞄准，清晰显示被测目标的位置及大小
采用蓝色液晶屏为显示界面
4-20mA电流模拟信号输出
1.2单色红外测温仪原理
目前市场上的单色测温仪，多为窄波段测温仪。它的测温原理是通过物体某一狭窄波长范围内发生的辐射能量，来决定温度的大小。测温仪测量的是一个区域内的平均温度，测量值受发射率、镜头的污染以及背景辐射的影响。
物体发出辐射能量的大小与发射率有一定关系。发射率越大，物体发出的红外线能量越大。物体的发射率与物体表面的状态有一定关系，表面的粗糙度、亮暗程度、不同材质都会影响发射率。所以在使用单色测温仪时，常会有一张不同材质的发射率表。





1.3适用场合
被测物测量面积较大（完能够充满目标视场）、表面较平整（不弯曲）、与测量方向小于30度、被测物体 表面理化状态稳定(非处于氧化、气化、液化过程之中) 、光学通道少灰尘和没有阻挡与衰减等场合下物体温度的测量。





1.4技术参数
型号：SJ69-1300
测温范围（℃） 0-1300
探测器 热电堆
工作波长 （8-14）um
主要应用 有色金属加工、感应加热、涂层、冷轧
距离系数 120：1
测量距离 0.35m至无穷远可调
测量度 ±1%tm℃（tm为测温范围上限值）
温度分辨率 0.1℃
重复度 ±2℃
单色系数 0.100～1.000，步距0.001可调
响应时间 150ms，可以调节
信号处理 峰值、谷值、平均值，环境温度过高过低报警，掉电保护等功能
输出 4～20mA 输出,分辨率0.1℃
TTL输出，可实现参数修改，数据记录和查询等功能
显示方式 采用工业级LCD蓝光显示屏
供电电源 DC（20～30）V，功耗：2.5W（24V@100mA），带过压、过流、短路保护
瞄准方式 双激光瞄准
接口 采用密封插头
使用环境 -20℃～+55℃，不带水冷；-20℃～+120℃，带水冷
防护等级 IP65
1.5接线表
（1）简化版输出
红 黑 白 绿 银
1 2 5 6 ------
+24V 0V (4-20mA)+ (4-20mA)- Shield
电源输入 模拟量输出 屏蔽层


（2）标准版输出
红 黑 灰 橙 白 绿 蓝 银
1 2 3 4 5 6 7 8
+24V 0V RX TX (4-20mA)+ (4-20mA)- GND Shield
电源输入 通讯接口 模拟量输出 内部地线 屏蔽层
2.0安装调试
2.0.1、概述
光路图
光路图可指示被测目标大小与测量距离之间关系，按 90%辐射能量来计算。可以理解为仪器头部离目标多远（D）测量多大目标（S），为了避免测量误差，被测目标应一定不能小于光路图所要求直径大小。










2.0.2、机械安装


3、电器安装
将配置的电缆插入 S50 探头电缆接口处， 并拧紧螺母，按如下说明进行接线：


2.0.3、电气安装
将配置的电缆插入探头电缆接口处， 并拧紧螺母，按如下说明进行接线：
※图示以标准版接线为例
黑┅┅ DC 24V 负
红┅┅ DC 24V 正
灰┅┅ RX
橙┅┅ TX
绿┅┅模拟输出负
白┅┅模拟输出正
蓝┅┅GND
无色┅┅屏蔽线


2.0.4、功能操作
出厂默认设置
模拟量输出----------------4～20mA
发射率----------------0.95 透过率 1
平均值时间-----------0.2s
峰值保持----------------------不用
谷值保持----------------------不用
可通过组合按键操作进行恢复出厂设置



1.接通电源，仪器进入数秒钟的初始化程序， 仪器显示（INIT），然后仪器开始测量；
2.在测温状态下，同时按上行键和下行键进入参数设置，
显示 功能
S 激光开关（ON 为激光开，OFF 为激光关）
E 1.000 发射率数值
A 0.0 平均值时间
P 0.0 峰值保持时间
V 0.0 谷值保持时间
H 20mA 对应温度值
L 4mA 对应温度值
3.在显示以上功能项时，按下行键，会进入该 参数的设置菜单，然后按上行按键/下行按键 可以增加或者减小数值。如果 7 秒钟没有动作， 将保存当前数值并回到测温状态；
4.快速打开/关闭激光：在测温状态上，按下行键可以快速打开或者关闭激光；
5.恢复默认设置：在测温状态下按下行键不松手，再按上行键，仪器显示(INIT),确认恢复。
2.0.5、瞄准方式
GD-S-0013内置有双激光（加同轴目视瞄准可选），可进行辅助瞄准，两激光交叉点可作为光学焦点参照，但不指示测量光斑大小，实际测量以找到大值为准。

激光开启和关闭可以通过在仪器工作状态下，按下行健可快速开启和关闭激光，也可通过菜单(S)功能键操作或连接软件操作，当环境温度>50℃时，为了保护激光，激光会自动关闭。
带目视功能的，可通过目镜看到被测目标图像，将看到小圆圈对准被测目标。
