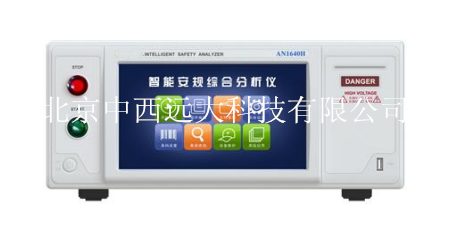

型号:XLNS1-AN1640HG 安规测试仪

安规测试仪
安规测试仪
安规测试仪 型号:XLNS1-AN1640HG

库号：M349905

XLNS1-AN1640HG 技术规格
整机功能要求
八合一功能（交流耐压、直流耐压、缘电阻、接地电阻、泄露电流、功率参数、启动性
能、LN回路）、主要安规度指标达到1%，电参数分析度达到0.2%。
3、具有快速通信响应机制，所有通信命令在0.1s内完成数据返回，单项安规测试可在0.5s内
完成，支持接地与耐压/缘并行测试、双工位异步串行测试、双工位智能并行测试等多种方
式；
4、支持RFID、条码扫描接口，能够实现快速选组，数据存储等功能；支持输入智能提醒：自
动记录各项您的常用设置参数，并给出智能快速输入；支持扩展云计算功能，当计算资源不足
的时候可以连接到云端；支持扩展物联网功能，wifi组网、LAN组网，实现远端控制、数据采
集。
5、记忆多组测试程序，可根据测试程序设置控制程控电源输出电压和频率，为被测试产品提
供电源。在工业电脑和专用软件配合下，测试系统能够连接条码扫描器、识别产品类别、并自
动匹配测试程序，可以快速正确地换线测试，而避免人为操作错误造成产品损坏。
5、基于工业电脑的测控终端，测试系统能够通过内置专用软件完成测试设置、系统设置和数
据管理等功能。测试数据可保存于本地硬盘、U盘或网络服务器上，并提供按产品条码或测试
项目等字段的查询和数据分析统计，为测试数据追溯、质量分析、结果查询提供支持。
6、内置直流快速放电模块、开路侦测模块、电弧测试模块，泄漏电流测试符合IEC60335-1-2010,
支持峰值模式、值模式测试；可以内置6kW变频电源，自动电源调节

交流耐压测试
额定输出容量
200VA（5000V/40mA），短路电流大于200mA；
（可选配：500VA（5000V/100mA），短路电流大于200mA；）
输出电压设置 范围，度 100～5000V，±（1%×设定值+2V）
输出频率设置 范围，度 50Hz或60Hz，±0.1Hz
报警电流设置
上限范围，度 0.10～40.00mA，±（1%×设定值+2个字）
下限范围，度 0.000～9.999mA，±（1%×设定值+2个字）
时间设置
测试时间范围 0.5～999.9s（0，为时间长）
缓升时间范围 0.1～999.9s
缓降时间范围 0.1～999.9s
时间设置度 ±（0.2%×设定值+1个字）
测量表头
电压范围，度 0.01～5.00kV，±（1%×读数值+2V）
频率范围，度 50Hz或60Hz，±0.1%×读数值
电流范围，度 0.10～40.00mA，±（1%×读数值+2个字）
时间范围，度 0.1～999.9s，±（0.2%×读数值+1个字）
输出电压波形、失真度、调整率
正弦波，小于2%（纯阻负载），小于（2%×设置值+5V）（从空
载到满载）
起始电压设置 （0%～50%）×输出电压设定值
电流补偿设置 0.000~40.00mA，自动、手动
电弧侦测 1～9级，9级灵敏，0为关闭
直流耐压测试
输出电压设置 范围，度 100～6000Vdc，±（1%×设定值+2个字）
报警电流设置
上限范围，度 0~10000μA，±（1%×设定值+2个字）
下限范围，度 0.0~999.9μA，±（1%×设定值+2个字）
时间设置
测试时间范围 0.5～999.9s（0，为时间长）
缓升时间范围 0.1～999.9s
缓降时间范围 0.3～999.9s（0，为关闭）
度 ±（0.2%×设定值+1个字）
测量表头
电压范围，度 0.01～6.00Vdc，±（1%×读数值+2个字）
电流范围，度 0.0～10000uA，±（1%×读数值+2个字）
时间范围，度 0.1～999.9s，±（0.2%×读数值+1个字）
额定输出容量 60VA（6000Vdc/10mA）
输出电压纹波、调整率
小于5%（纯阻负载，6000V/10mA），小于（2%×设定值+5V）（从
空载到满载）
补偿电流设置 0 ~200.0μA，自动、手动
起始电压设置 （0%～50%）×设置输出电压
充电下限电流 （0~3.500）μA，自动、手动
放电时间 ≤200ms
电弧侦测 1～9级，9级灵敏，0为关闭
缘电阻测试
输出电压设置 范围，度 100～2500Vdc，±（1%×设定值+2V）
报警电阻设置
上限与下限范围 1～50000MΩ
度
100-499V，1~2000MΩ,±(5%×设定值+2个字)
500-2500V，1~199MΩ,±(2%×设定值+2个字)，
200~999MΩ, ± (5%×设定值+2个字)
1000~50000MΩ, ± (15%×设定值+2个字)
时间设置
缓升时间范围 0.1～999.9s
延迟判定时间范
围
0，0.5～999.9s（0为长）
测试时间范围 0，0.5～999.9s（0为长）
缓降时间范围 0.1～999.9s
设置度 ±（0.1%×设定值+0.1s）
测量表头
电压范围，度 100～2500Vdc，±（1%×读数值+2个字）
电阻范围，度
1～50000MΩ；
100-499V，1~2000MΩ,±(5%×读数值+2个字)
500-2500V，1~199MΩ,±(2%×读数值+2个字)，
200~999MΩ, ± (5%×读数值+2个字)
1000~50000MΩ, ± (15%×读数值+2个字)
时间范围，度 0.1～999.9s，±（0.2%×读数值+1个字）
充电下限电流 0~3.500μA，自动、手动

接地电阻测试
额定输出 输出电流大32A，测试电阻大600mΩ，开路电压低于12V
输出电流设置 范围，度 2.0～32.0A，±（1%×设定值+2个字）
输出电压设置 范围，度 3.0~10.0V ，±(1%×设定值+2个字)
输出频率设置 范围，度 正弦波，50Hz或60Hz，±0.1%×设定值
报警限值设置
电阻上限与下限
范围
2.0~10.6A：0.1~600mΩ；
10.7~32.0A：0.1~R mΩ，其中R=（6400 / 设定电流值）mΩ，电
流量程切换时，测试仪自动计算量程大范围。
误差 ±(1%×设定值+2个字)
补偿电阻设置 范围 0～100 mΩ，自动测量，补偿可开可关
测试时间设置 范围，度 0.5～999.9s（0代表时间长）；±（0.2%×设定值+1个字）
测量表头
电流范围，度 2.0～32.0A（或64A），±（1%×读数值+2个字）
电压范围，度 3.0~10.0V ，±(1%×读数值+2个字)
电阻范围，度
10.0~99.9~100~600mΩ；±(1%×读数值+2个字)
时间范围，度 0.5～999.9s（0代表时间长）；±（0.2%×设定值+1个字
泄漏电流测试
泄漏电流测试类型 单相负载，工作温度下泄漏电流（动态）和非工作温度下泄漏电流测试（静态）
泄漏测试人体网络
（MD卡）选择 标配网络，GB/T 12113 图4；可选配其它测试网络。
泄漏电流报警设置 上限电流范围 0.050～12.00mA
下限电流范围 0.000～5.000mA
泄漏电流补偿设置 范围 0.000～1.000mA，自动测量，补偿可开可关
测试时间设置 范围，度 1～999s，±（0.1%×设定值+1个字）
泄漏电流测量
范围 0.050～12.00mA
度
0.0uA～999.9uA：分辨力0.1uA
直流：±（2%×读数值+3字）
15Hz≤f≤100kHz：±（2%×读数值+3字）
100kHz＜f≤1000kHz，10.0uA～999.9uA：±5%×读数值
1000uA～7999uA：分辨力1uA
直流：±（2%×读数值+3字）
15Hz≤f≤100kHz：±（2%×读数值+3字）
100kHz＜f≤1000kHz，10uA～7999uA：±5%×读数值
8.00mA～12.00mA：分辨力0.01mA
直流：±（2%×读数值+3字）
15Hz≤f＜1000kHz，0.01mA~12.00mA：±5%×读数值
输出电压测量 范围，度 60～280V（相电压），±（0.5%×读数+2个字）
