型号:BQ1-WS42 沥青路面渗水仪

沥青路面渗水仪
沥青路面渗水仪

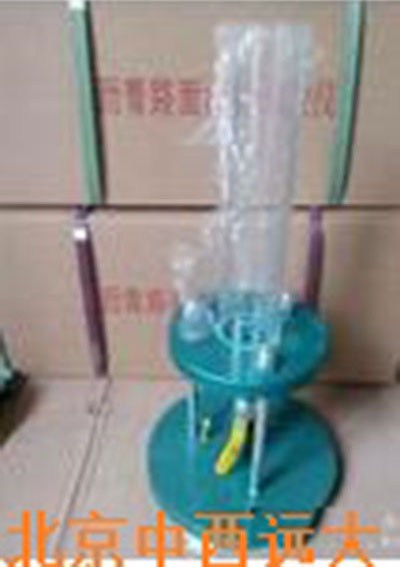

沥青路面渗水仪/沥青混合料渗水系数测定仪 型号:BQ1-WS42

库号：M394043   查看hh

适用范围
适用于测定沥青混合料路面及碾压成型的沥青混合料试件的渗水系数。以检验路面的渗水性能及沥青混合料的配合比设计。
量筒：有机玻璃制成，装于仪器的上部，容积约600mL，上面标有刻度，在100mL~500mL刻有标示线，分辨率为2mL
上盘：有机玻璃管严密安装在上盘上。
接管：连接量筒与底座，中间装有不锈钢阀门，用于试验的开停
底座：底座的下部有槽，安装随带的胶圈
支架：由立柱组成，起连接上盘与底座的作用
配重块：共4块，每块重约2.5K
配件：标记环
准备事项
备好水桶、水、红墨水、粉笔、扫帚等。
准备好密封材料，黄油、玻璃腻子或橡皮泥等。
按照规程T0971-93沥青混合料试件成型法（轮碾法）制作沥青混合料试件（试件尺寸为：30cm*30cm*5cm）或选好测试路面。
在盛有洁净水的水桶中滴入几滴红墨水，使水变成淡江色。
试验步骤
将放置于坚实平面上的试件或待测试的路面清扫干净。
将塑料圈置于试件中央或路面表面的测点上，用粉笔分别沿塑料圈的内侧和外侧画上圈，在外环和内环之间的部分就是需要用密封材料进行密封的区域。
用密封材料对环状密封区域进行密封处理，注意不要使密封材料进入内圈。如果密封材料不小心进入内圈，必须用将其刮走。然后再将搓成拇指粗细的条状密封材料摞在环状密封区域的中央，并且摞成一圈。
将渗水仪放在试件或者路面表面的测点上，注意使渗水仪的中心尽量和圆环中心重合，然后略微使劲将渗水仪压在条状密封材料表面，再将配重加上，以防压力水从底座与路面间流出。
将开关关闭，向量筒中注满水，然后打开开关，使量筒中的水下流排出渗水仪底部内的空气，当量筒中水面下降变慢时用手轻捻放气阀，使渗水仪底部的气泡部排出。关闭开关，并再次向量筒中注满水。
将开关部打开，待水面下降至100mL刻度时开动秒表开始计时，每隔60S，读记量筒上水位刻度一次。至水面下降500mL时为止。测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移于附近干燥路面处重新试验。当水面下降速度较慢，则测定3min的时间内到达了500mL刻度线，则记录到达了500mL刻度时的时间；若试验时水面下降至一定程度后基本保持不动，说明试件基本不透水或根本不透水，则在报告中注明。
按以上步骤在同一个检测路段选择5个测点测定渗水系数。取其平均值为测试结果。
计算
沥青混合料试件的渗水系数按公式（1）计算，计算时，以水面从100mL下降至500mL所需的时间为准，亦可采用3min通过的水量计算。
Cw=[(V1-V2)/(t1-t2)×60]
式中：Cw—沥青混合料试件的渗水系数（mL/min）
V1—次读数时间的水量（mL）通常为100mL
V2—第二次读数时间的水量（mL）通常为50mL
t1—次读数时的时间（S）
t2—第二次读数时的时间（S）
报告
列表逐点报告每个试件的渗水系数及平均值，若路面不透水，则在报告中注明为0。
