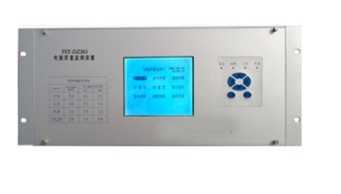

JC503-Z2 在线多通道电能质量测试仪

.1基本监测指标： 电网频率、三相基波电压、电流有效值，基波有功功率、无功功率、功率因数、相位等；电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负序电压、电流；谐波（2～50次）：包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位。在线多通道电能质量测试仪

北京百万电子科技有限公司，位于北京市海淀区。是一家大型仪器仪表集成、研发、销售商。经营领域主要包括：气体检测仪、金属探测仪、环保设备、实验室仪器、化工仪器设备、农业仪器、机电设备、消防安防器材、电力通讯设备等，囊括多种行业。公司业务在国内覆盖全国33 个省(市)、自治区。雄厚的资金基础，大型的仓储基地，便捷的商务沟通及其完善的售后服务保障，使得本公司发展迅速，规模不断壮大。不仅取得了客户的认可，同时在业内也得到一致好评。

       北京百万电子科技有限公司以“专注产品，用心效劳”为中心价值，努力创造加优质的服务和廉价优质的产品。
企业在经营过程中，坚持与客户一起成长，与供应商、销售商建立了稳固的合作关系。在经营中客户给予了我们巨大的支持。现在公司有生产，供应,销售，渠道等多方的合作伙伴，同时在高新技术领域和多家企事业单位，科研院校等建立了战略合作伙伴关系，为企业的不断发展打下了坚实的基础。
“诚实、守信、客户，品质至上”是我们的服务承诺。“想客户所想，思客户所思”是我们的一贯宗旨。在这里我们有专业的团队为您售前提供经济实用的产品方案。有大量的库存保证我们在快的时间里，把您所需要的产品送到您的手中。客户的满意是我们的追求。选择北京百万电子科技有限公司的大理由是我们有完善的售后服务人员，随时为您解决技术上的问题，帮您很好的完成工作，为您解决了售后难的后顾之忧。我们会一直坚守承诺为客户提供满意、优质的服务！北京百万电子科技有限公司全体员工真诚邀您共发展！

主要内容：在线多通道电能质量测试仪

1.1基本监测指标： 电网频率、三相基波电压、电流有效值，基波有功功率、无功功率、功率因数、相位等；电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负序电压、电流；谐波（2～50次）：包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位。在线多通道电能质量测试仪

1.2监测指标： 间谐波、电压波动、闪变，电压骤升、骤降、短时中断、暂时过电压、瞬态过电压。在线多通道电能质量测试仪

1.3显示功能： 装置面板上带有大屏幕LCD显示器，实时显示电能质量监测指标的数据。

1.4设置功能：可对装置基本参数、越限参数进行设置、修改和查看，并设有密码保护。

1.5记录存储功能：装置内置SD卡（容量可选）可对基本监测指标和监测指标实时保存，保存时间可设置，实时数据在装置上长保存时间为半年，之后按“先出”原则更新。

1.6统计功能：装置具有对主要监测指标的在线统计功能，可统计一个时间段内监测指标的 大值、小值、平均值、95％概率大值等。

1.7通讯功能：装置提供多种通讯接口方式，实现监测数据的实时传输或定时提取存储记录，可通过工业以太网接口与远方电能质量管理中心通讯，也可通过RS232C/RS485接口，以GPRS方式（定制）与远方通讯。

1.8网络对时功能：监测装置具备网络对时功能。可保持与远方管理中心的时钟一致。

1.9事件触发录波功能：可根据客户要求设定事件触发条件（手动或自动），记录事件触发前、后实时数据并保存，并保存有事件日志以供查询。

技术参数：

  2.1基波电压误差：±0.2%

  电压偏差误差：±0.2%

2.2基波电流误差：±0.5%

2.3频率偏差误差：±0.01Hz

  频率测量范围：45Hz～55Hz

2.4三相不平衡度：电压不平衡度 对误差0.2%

  电流不平衡度 对误差1％

  电压、电流各序分量0.5%

2.5电压波动测量误差： ±5%

  闪变测量误差：  ±5%

2.6谐波准确度：A级

2.7间谐波：A级

3.电气性能指标

3.1工作电源

  交流：220V±10% ；50Hz±0.5Hz；谐波畸变率不大于15％

  或直流：220V±10%，纹波系数不大于5%

3.2电流信号输入

  输入方式：电流互感器输入；

  额定值In：/1A；

  测量范围：AC 10mA～6A；（1A仪器：10mA～1.2A）

  功率消耗：不大于0.5VA/路；

  过载能力：1.2In 连续工作；

           2In 允许1s。

3.3电压信号输入

  输入方式：电压互感器输入；

  额定值Un：57.7V/100V；

  测量范围：AC 0.5V～120V；

  功率消耗：不大于0.5VA/路；

  过载能力：1.3Un 连续工作；

   1.4 Un 允许1s。

  输入阻抗：大于100kΩ。

3.4开关量输入

  工作电压： AC220V/DC30V；

  输入方式：空接点或有源接点；

  隔离方式：光电隔离，隔离电压2500V。
