RSH-101热声焊机
1. 概述
RSH-101热声焊机主要实现金/铝丝楔焊，配备90°或45°送丝装置（同一台设备上只能选装一种配置），具有多点焊接、深腔焊、软接触等功能。应用于半导体、混合电路和微波器件、组件的制造。
2. 技术指标
 外形尺寸（约）: 740mm×670mm×440㎜
 控制盒尺寸： 200mm×144mm×95mm
 重量： ≤50kg
 焊接金丝范围： 18μm～40μm
 焊接金带范围： 宽50μm～250μm，厚6.25μm～12.5μm；
 焊接铝丝范围： 18μm～60μm；
 声频率： 63kHz
 大声功率： 10W
 声时间： 10ms～999ms
 大焊接压力: 100g
 加热台高温度： 室温～400℃
 仪表控温度： ±1℃
 工作台尺寸: 250mm×250mm
 工作台高度调节: 0mm～20mm
 键合强度: 满足GJB548B-2005方法2011.1要求
3. 功能及结构
3．1设备功能
 操纵机构和焊接头相连接，通过操作手柄可以控制焊接头在 X、Y、Z 三个方向一定范围内自由运动，操作手柄和焊接头在X、Y方向的运动比例为8：1，可焊接头工作时对位；
 升降台通过旋转手动旋钮实现台面的升降，其范围是(0～20) mm；
 加热台通过可调夹具来夹紧待焊件，并对待焊件进行室温～400℃的加热；
 声波发生器可发出的高频电信号，通过换能器转换成高频振动传至劈刀，形成焊接所需的声振动；
 触摸屏可以显示焊接工艺参数，并可方便地对焊接参数进行设置；
 显微镜装置可以改变观察角度和微调高度位置，能使操作人员通过调节焦距和放大倍数获得良好的工作视场。

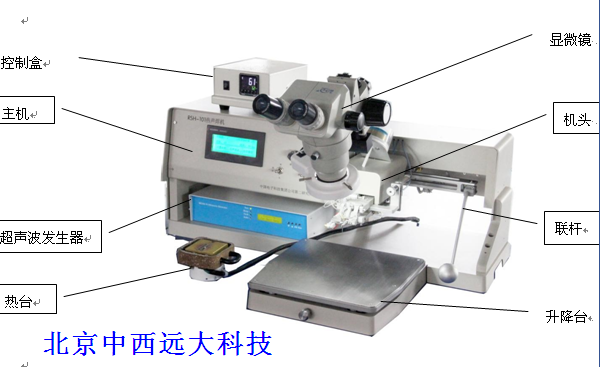

3．2 设备结构


4. 设备使用环境
电源：220×（1±10%）V，50Hz
气源：大于0.15MPa，且小于0.5MPa 温度：10℃～40℃
湿度：小于60%RH
5. 技术资料及备件
1.设备操作维护使用说明书；
2.出厂合格证明。
6. 设备配置
序号 名称 数量 备注
1 热声焊机 RSH-101 主机 一台
2 JRT-0606C 加热台（ ）
JRT-1512 加热台（ ） 一套 在同一台设备上只能选装
3 GL-99B 显微镜 （ ）奥林巴斯 SZ-51 （ ） 一套 一种配置，请使用方在所选配置后面“√”
4 45 度送丝机构（ ） 90 度送丝机构（ ） 一套

7. 随机附件、专用工具清单
1、 随机标准附件清单
序号 名称 数量 备注
1 90o或 45o劈刀（适用线径：Xμm） 1 支 耗材
2 金/铝丝（轴径：1/2 或 2 英寸，线径：Xμm，Xm/卷）； 1 卷 耗材
2、 随机设备操作和维修专用工具清单
序号 名称 数量
1 内六角扳手 1 套
2 工艺镊子 1 把
8. 技术服务及要求
1、 卖方负责调试、检验并交付设备；
2、 卖方现场对操作维修人员进行技术培训；
3、 质保期：从验收合格之日起一年或发货后15个月（以先到达的时间为准）。在保修期内，设备的所有部件（耗材/易损件除外）非人为或不可抗力（例如：地震、洪水、失火等灾害）损坏均无偿保修；保修期之后乙方对该设备提供有偿技术服务。 4、在接到用户故障信息后1小时内响应，根据故障情况确定维修时间；
5、定期回访用户，提供技术咨询。
9. 技术资料及要求
设备交付时同时提供相关的设备使用说明书（指导用户对设备的操作、日常维护）、合格证等有关技术资料。
10. 验收标准及验收程序
1、 买方在收到设备后，需及时对设备进行验收，如延期因买方保管而出现的产品质量问题由买方负责；
2、 按双方签署的技术协议进行验收；
3、 验收程序：卖方技术人员在买方现场调试完毕后，按照双方签的技术协议验收设备，并对买方人员进行操作使用、维修保养等技术培训，验收合格后，
双方在由乙方提供的产品验收书上签字确认后视为验收通过。
