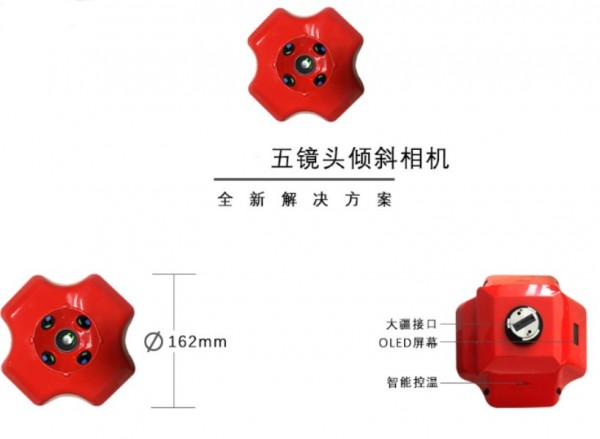

PJ101S 专业测绘镜头-倾斜摄影相机

专业测绘镜头-倾斜摄影相机倾斜相机供电采用相机外置电源与控制系统电源统上电设计，设备兼容12V~30V直流电源供电，相机作业作时，供电瞬间率需达到50W才可以设备的正常作；相机读取数据时，建议使用配带的电源适配器供电，也可以使用飞行器电源或其他兼容电压范围内的电源供电，要求电流至少达到2A

深圳市鹏锦科技有限公司是成立于2005年，位于深圳、毗邻香港，通过合资、合作、合股等方式，从事产品开发、生产、加工、国内贸易业务、代理进出口和采购的公司，在全国各省设有办事处，全球多个国家有合作伙伴。
深圳鹏锦是大疆行业应用代理商。公司主营无人机、无人机采集器（多光谱相机、热敏相机、高光谱相机）、无人机软件；BIM（放样机器人、激光三维扫描仪）、BIM软件；管线探测仪器、管道工具、管线雷达，地质雷达；气象产品，水文产品，激光仪器，大地测量仪器，土壤硬度测试仪器，四维形变监测系统，图纸测量仪器，工业测量设备等仪器仪表。
总代理日本小泉牌求积仪、ASAHI产品、美国KESON产品、SDI；美国MICASENSE产品、威脉产品、TOPCON和SOKKIA，Parrot等产品授权代理。
海外总代：GEOINSTRU、YFMFLY和THC牌。
代理分销IC、模块、板卡等；开发生产销售PJK牌大地测量仪器、求积仪等，进行多元化经营。
专业的航测部门、UTC培训学校、管线探测部门和地灾监测部门，协助广大客户开展项目作业。

专业测绘镜头-倾斜摄影相机

倾斜摄影相机设备供电

①倾斜相机供电采用相机外置电源与控制系统电源统上电设计，设备兼容12V~30V直流电源供电，相机作业作时，供电瞬间率需达到50W才可以设备的正常作；相机读取数据时，建议使用配带的电源适配器供电，也可以使用飞行器电源或其他兼容电压范围内的电源供电，要求电流至少达到2A。随设备配带的外置电源线的是DC转XT30接口，插线时建议插XT30口(插相机端)，然后连接电源，以防接口处打火。上电后设备红灯闪烁伴随“滴”鸣两声，此时电路启动，之后便可对设备行开关机等操作；

②设备关机断电，对相机行关机操作，待相机关机后，显示屏显示“关机”，之后便可以断开电源。

倾斜摄影相机数据读取

相机采用五路统数据读取。

读取数据时，需要相机开机，正常开机后等待10秒钟，插入USB线连接电脑，以备相机读盘成，此时相机示灯蓝灯闪烁，蜂鸣器“滴”鸣声，显示屏显示开机USB...。

注意：1.在 DCIM 文件夹内可对照片行读取、复制、删除等操作。DCIM 之外的文件夹要删除或者改动，禁止在电脑中格式化SD卡！

2.拍摄后张照片后，等待30S再关闭相机，以确保照片正常储存；

3.因用户处理数据不当导致相机发生故障，责由用户自己承担；
专业测绘镜头-倾斜摄影相机

PJ101S倾斜相机参数
传感器参数	数量	CMOS数量5个
	开关机状态	5个CMOS同时开关机
电气参数	相机供电	5个相机统外供电
	续航时间	无人机外供电
	照片读取	个USB接口统读取5个相机数据
相机参数	有效像素	2430，总1.2亿像素
	传感器尺寸	APC画幅（23.5*15.6mm）
	像元尺寸	3.9um
	图像分辨率	6000*4000
	倾斜角度	45度
	存储容量	320G（可升）
	曝光方式	飞控触发曝光
	曝光时间	≥0.8S
	镜头焦距	35mm
作环境	作温度	-10℃~40℃
	作湿度	95%
	防护等	IP64
外观尺寸	尺寸	135mm*135mm*92mm
	总重量	650g

专业测绘镜头-倾斜摄影相机
