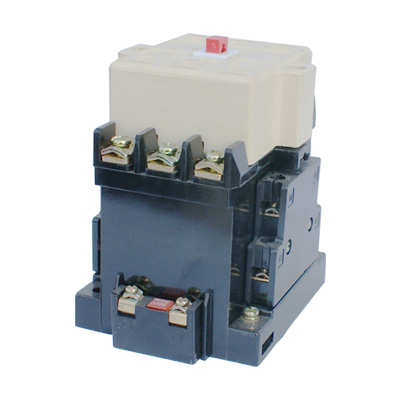

商丘CJ20-630A交流接触器

乐清市四惠电器有限公司是长期专注于电工电气领域。本公司倡导“专业、务实、高效、创新”的企业精神，具有良好的内部机制。优良的工作环境以及良好的激励机制，吸引了一批高素质、高水平、高效率的人才。拥有完善的技术研发力量和成熟的售后服务团队。我们的宗旨是：“用服务与真诚来换取你的信任与支持，互惠互利，共创双赢！”我公司愿与国内外各界同仁志士竭诚合作，共创未来！公司地址:中国浙江温州乐清市乐清市盐盘工业区

商丘CJ20-630A交流接触器
CJ20系列交流接触器（以下简称接触器  CJ：交流接触器 20：设计序列号）适用于50Hz（60Hz），额定电压660V（个别等至1140V）电流至63A的电力系统中接通与分断电路并与适当的热继电器或电子式保护装置组合成电机起动器以保护可能发生过载的电路。接触器符合GB14048.4GB8871及IEC60947-4等相关标准。
商丘CJ20-630A交流接触器
商丘CJ20-630A交流接触器

作原理

当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。

结构特征

1.CJ20系列交流接触器为直动式、双断点、立体布置，结构简单紧凑，外形安装尺寸较CJ10、CJ8等系列接触器老产品大大缩小。

2.CJ20-10～CJ20-25接触器为不带灭弧罩的三层二段式结构，上段为热固性塑料躯壳固定着辅助触头、主触头及灭弧系统，下段热塑性塑料底座安装电磁系统及缓冲装置，底座上除有使用螺钉固定的安装孔外，下还装有卡轨安装用的锁扣，可安装于IEC标准规定的35mm宽帽形安装轨上，拆装方便。CJ20-40及以上的接触器为两层布置正装式结构，主触头和灭弧室在上，电磁系统在下，两只的辅助触头组件布置在躯壳两侧。CJ20-40用胶木躯壳，CJ20-63~CJ20-630用铝底座。

3.触头灭弧系统：系列不同容量等的接触器采用不同的灭弧结构。CJ20-10和CJ20-16为双断点简单开断灭弧室，CJ20-25为U形铁片灭弧，CJ20-40~CJ20-160在400V、690V时均为多纵缝陶土灭弧罩，CJ20-250及以上产品在690V时用栅片灭弧罩，在1140V时均采用栅片灭弧罩。

4.系列接触器采用银基合金触头。CJ20-10、CJ20-16用AgNI触头，CJ20-40及以上用银基氧化物触头。灭弧性能优良的触头灭弧系统配用抗熔焊耐磨损的触头材料使产品具有长久的电寿命，并适于在AC-4类特别繁重的条件下作。

5.电磁系统：CJ20-40及以下接触器用双E形铁心，迎击式缓冲；CJ20-63及以上用U形铁心，硅橡胶缓冲。

交流接触器的分类及基本参数

 1．交流接触器的分类
    交流接触器的种类很多，其分类方法也不尽相同。按照般的分类方法，大致有以下几种。
   ①按主触点数分     可分为单、双、三、四和五接触器。单接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三接触器用于三相负荷，例如在电动机的控制及其它场合，使用***为广泛；四接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
②按灭弧介质分   可分为空气式接触器、真空式接触器等。依靠空气缘的接触器用于般负载，而采用真空缘的接触器常用在煤矿、石油、化企业及电压在660V和1140V等些特殊的场合。
③按有无触点分    可分为有触点接触器和无触点接触器。常见的接触器多为有触点接触器，而无触点接触器属于电子术应用的产物，般采用晶闸管作为回路的通断元件。由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于操作频率的设备和易燃、易、无噪声的场合。
