型号:SJ69-G-3522 热风炉红外测温仪

热风炉红外测温仪
热风炉红外测温仪
热风炉红外测温仪（单色：350-1800） 型号:SJ69-G-3522

库号：M229887   查看hh

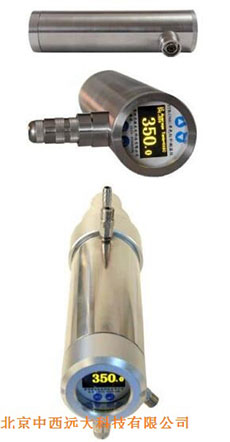

单色测温仪具有坚固的外形，采用不锈钢机芯（机芯直径仅为 59mm），标配不锈钢防护套（带吹扫和冷却功能），密封部件采用耐高温橡胶，防护等级 IP65，适用于各种工业场合。软硬件设计，适用于一百万倍信号的处理，可以满足用户对仪器度、重复性、等各方面的要求。 它可应用于冶金行业（线棒材、热轧板、锻造）和铸造行业， 水泥窑，感应加热，单晶硅和多晶硅等各种工业场合温度的测量。
产品特点
测温范围覆盖 350℃～2200℃
测温度可达 0.5%,重复度为 2℃
响应时间 5ms～99.99s 可调
分辨率 0.1℃
采用可调焦镜头，测量距离 0.35m 至无穷远
1：1 高亮度绿色 LED 光源或目镜瞄准，清晰显示被测
目标的位置及大小。
对探测器采用 PID 恒温控制，消除环境温度对测量的影响
采用工业级 OLED 屏为显示界面，人机界面友好
丰富的外设接口：2 路的模拟量输出、2 路报警输出、
1 路电平输出以及 1 路 RS485 通讯接口。
软硬件看门狗，硬件 EMI 滤波等设计提高系统稳定性
可抗 2500VDC 脉冲群干扰
多支持 26 台测温仪总线级联，通过 PC 实现网络化控制
技术参数
型号 G-3522
测温范围（℃） 350～2200
探测器 InGaAs(铟镓 砷)
工作波长 （ 1.45～1.7） μm
主要应用 热轧、镀锌线 、 有色 金属加工、 退火炉
距离系数 100：1 或 200:1
测量距离 0.35m 至无穷远可调
测量度 ±0.5%tm℃（tm 为测温范围上限值）
温度分辨率 0.1℃
重复度 ±2℃
单色系数 0.100～1.000，步距 0.001 可调
响应时间 5ms～99.99s 可调
信号处理 峰值、谷值、平均值，环境温度过高过低报警，掉电保护等功能


输出 多种模拟量输出 16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V 可选）， 分辨率 0.1℃，电流环输出大负载 600Ω，电压输出允许电流 10mA
模拟量 12bit 输出 4mA～20mA，分辨率 1℃，大负载 600Ω
报警输出：上限、下限报警，采用光耦继电器使用寿命制， 导通电阻
≤25Ω，大允许电压AC60V 或 DC60V，大允许电流 120mA，响应时间 2ms
PNP 电平输出（输出电流 100mA，带过载保护）
RS485 输出，可实现参数修改，数据记录和查询等功能
显示方式 采用自发光工业级 OLED 显示屏
供电电源 DC（20～30）V，功耗：5W（24V@200mA），带过压、过流、短路保护， 内置 EMI 滤波器、可抗 2500VDC 脉冲群的干扰。
预热时间 内置恒温加热器，通电 10min 后测温
瞄准方式 内置可见高亮度绿灯或目镜瞄准
接口 采用德国 binder 密封插头和 12 芯高温屏蔽电缆（长度 2.5m）
使用环境 -30℃～+55℃，不带水冷；-30℃～+120℃，带水冷
防护等级 IP65
