型号:DFQ-DFYF-108B B型石油产品粘度测定仪

B型石油产品粘度测定仪
vB型石油产品粘度测定仪

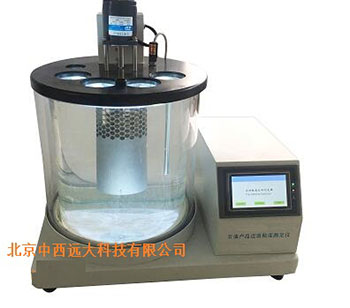

B型石油产品粘度测定仪 型号:DFQ-DFYF-108B

库号：M212472

概述
本仪器是根据标准 GB/T265《石油产品运动粘度测定法》而设计制造的专用测试仪器，适用于测定液体石油产品（指牛顿液体）的运动粘度。
仪器选用铂电阻作为温度传感器，双向可控硅自动调压，搅拌电机均匀搅拌；采用彩色液晶触摸屏操作，显示直观、度高、性能稳定、操作简便。
二、 主要技术参数
1、电 源: AC220V±10% 50Hz
2、加热功率：<2.0KW
3、温度范围： 室温~-100℃ （任意点控温）
4、控温度：≤±0.1℃
5、测试孔数：4 孔
6、可编辑输入粘度管系数，自动计算粘度值
7、储存 100 组历史数据，方便查询；故障自检
8、使用 环 境 ： 0℃～40℃
9、环 境 湿 度 ： < 85%

三、 仪器安装与使用
1、开箱后请先检查仪器各部位是因运输振动而造成零件松动或损坏，备件是否完好齐。
2、使用前,先将浴缸中装入蒸馏水或矿物油,装入量应离顶盖 15～20 毫米为宜，但必须没过仪器内不锈钢圆筒上面的一排孔(此孔为液体搅拌循环用)插好温度计和仪器后面连线。
3、粘度计垂直度的调整:在粘度计夹盖上夹一支直径为 6 毫米，长度约 500毫米的平直玻璃管（棒），利用铅垂线从两个相互垂直的方向检查玻璃管（棒）的垂直情况，旋转夹盖上的调整螺钉，使玻璃管垂直即可
4、请检查您所使用的电源插座和保护开关的容量，要求≥10A，若容量达不到，在使用时会发生自动跳闸断电现象。
5、接通电源，打开电源开关，此时彩色液晶显示屏亮。电机启动。
四、 基本操作说明 ：
1、开机后显示界面如下：
图1：开机界面
点击“产品信息”按钮，切换到产品信息屏幕，显示有关产品信息；按OK键回到此屏幕。
注：按“继续”进入下一个屏幕显示。
2 、测定器_ 主控界面：
图 2：主控界面
在主控界面下，屏幕上方是日期、时间显示区域；中间是检测参数、工作状态显示区；下方是触摸按键操作区.
在此界面下，可以使用虚拟小数字键盘修改日期和时间、浴槽设定温度以及粘度管的系数。
◆修改日期、时间：
使用触摸笔或者是手指等点触屏幕左上方[日期]编辑区，或者右上方[时间]编辑区，数字软键盘就会自动出现，使用 触摸数值键盘编辑相应的日期或者时间，然后点击数字键盘的“ ENT”键确认修改。
在修改日期或者时间的时候，要注意日期和时间的格式：
日期：xxxx_xx_xx ; 时间：xx:xx:xx。
注：在修改时间的时候，时间停止走时；确认后，自动恢复走
时状态。
图 3：修改日期、时间
◆ 设定浴槽温度： ：
在设定温度右侧的编辑框内点击，同样可以使用数字软键盘，
修改浴槽的设定温度数值，设定完毕后，必须使用数字键盘的
“ Ent”键确认修改，在点击屏幕左上角的控温键红色指示灯变成绿色加热开始，温度恒定不好请长按参数整定8秒或听到提示音松手。
确认修改后，数字软键盘自动关闭。如要再使用软键盘修改相应的内容，重复以上的操作即可。
具体的操作界面如图所示：
图 4、设定浴槽温度
◆输入粘度管系数：
在粘度管系数和粘度管编号[1#～4#粘度管]相交处的编辑框内点击，数字软键盘就会自动出现，使用触摸数值键盘编辑输入相应粘度管的系数数值，设定完毕后，必须使用数字键盘的“ Ent”键确认修改。
确认修改后，数字软键盘自动关闭。如要再使用软键盘修改相应的内容，重复以上的操作即可。具体的操作界面如图所示：
图4、输入粘度管系数
◆按键说明：
查询结果 ------查询测定后的实验结果。
温度校准 ------温度传感器的数值校准。
1#定时 ------启动1#粘度管计时开始，其它类推。
通过1#~4#定时按钮，可以同时启动4路粘度管的计时操作，
在输入粘度管系数的前提下，自动计算粘度值，并显示。
也可以通过查询结果按钮，查询原先的测定记录。
◆启动定时：
图 5、启动定时
点击对应通道的计时按钮，启动此通道的计时功能，对应于
此按钮左上角的红色指示灯亮起。
再次按下此按钮，停止当前的计时功能，对应的粘度值结果自动计算并显示于对应的位置处。
图 6、停止定时
3 、温度校准：
仪器在出厂前，已经对温度传感器，浴槽温度校准过了，所以用户不用再启用温度校准操作。 请谨慎使用！
校准过的温度校准数值，可以在温度校准界面下的编辑框内看到数值。
在主控界面下，点击温度校准按钮，转换到温度校准显示屏幕下
图 7、温度校准
查看完当前的温度校准数值，点击取消按钮返回到主控界面
下；如果要编辑相应的温度校准数值，请在温度校准数值对应的右侧编辑框内点击，虚拟数字小键盘会自动出现。修改完毕后，点击数字小键盘上的 Ent 键确认修改，并同时关闭数字小键盘。
输入编辑完毕后，按确定按钮保存校准数值，并返回到主控界面下；如果放弃此次的修改，请按取消按钮。
修改后的温度校准数值会一直保存，直到下一次修改为止。
4 、查询结果：
在主控界面下，点击查询结果按钮，切换到查看实验结果屏幕。在查询结果屏幕下，可以通过下方的左右箭头按钮，向前或者向后查询结果记录；
通过粘度管号按钮选择要查询的粘度管序号：1--4；
插入U盘点击一键导出U盘，未插入时是红色灯，插入时切换成绿色，在电脑上查看。
图8、 查询结果
五、 注意事项
1、仪器在使用前，为确保人身安，仪器必须接地。
2、仪器在使用过程中如果出现故障， 切勿乱拆乱动，应请专
业技术人员检修。或电告我厂，以便及时修理。
3、本厂的仪器自发货之日起，保修期内确属仪器本身的质量
问题，保修。若是交通运输中出现的问题， 协商解决，保
修期已过的可提供收费服务。
1 整 机
2 温 度 计
3 粘 度 计 架
4 盲 盖
5 粘 度 计
6 电 源 线
7 互 连 线
8 温度计胶塞
9 保 险 丝 管
10 U 盘
11说 明 书
12合 格 证
