YK102 ［厂家销售］带继电器报警输出功能的电流表YK1024I

厦门宇控自动化设备有限公司位于国际级花园城市美丽的鹭岛--厦门，是一家致力于配电系统自动化仪表的研发、生产、销售、服务为一体的高科技企业。主要从事电量变送器/传感器；智能数显仪表；电力网络仪表；信号隔离器；智能电力监测仪；温湿度仪表/控制器等产品的开发、生产及销售及服务。
公司坚持“诚信负责，质量第一”，建立了完善的质量管理体系和严格控制网络，严格执行ISO9001：2008标准，使公司的产品以高技术含量、高安全系数、高可靠性等特点，广泛应用于电力、通讯、铁路、冶金、石油、化工等行业。项目管理、ERP信息化系统等科学管理体系、积极的销售政策、完善的营销网络、快速的服务机制，使宇控自动化有较好的声誉，使公司产品享有较高的市场占有率。
产品已在首都机场、上海世博会、广州亚运场馆、厦门国际物流中心、集美大学城等项目中广泛应用。
主要产品有： 多功能电力仪表、多功能网络仪表、谐波分析表、复费率电能表、单相电流表、三相电流表、单相电压表、三相电压表、功率表，频率表，功率因素表，单相电能表、三相电能表、单相电流变送器、单相电压变送器、三相电流变送器、三相电压变送器、单相功率变送器、三相功率变送器、频率变送器、功率因素变送器、多功能变送器等.产品库存充足，交货快捷、价格合理，欢迎来电咨询！

联系人:江清增
电 话:、
邮 箱:
网 址:
地 址:中国厦门同安工业集中区88号

一、产品概述

单相电流、电压仪表,采用交直流采样技术，可直接或间接测量单相电网中某一相的电压或电流等电力参数。既可用于本地显示，又能与PC机、工控设备连接，组成测控系统。

仪表可具有RS-485通讯接口，采用Modbus-RTU协议；可选带模拟量输出、继电器报警输出、开关量输入，根据不同要求，通过仪表面板按键设置变比、报警、通讯等参数值，具有良好的人机操作界面。

二、技术参数

三、安装指南

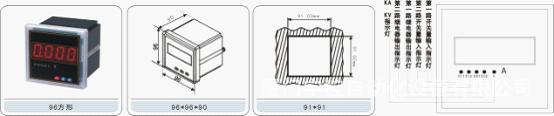

（1）外形及安装开孔尺寸

（2）仪表及开孔示意图

（3）安装说明

仪表安装时，松开固定支架锁紧螺钉，取下固定支架，将仪表嵌入安装孔内，装上固定支架，拧紧螺钉，使仪表安装牢固，不松动即可。接线时应先取下接线端子插排，先安装下排接线，而后安装上排端子接线。

四、操作说明（仪表分查看状态和编程状态两种操作页面）

1.查看状态

2.编程状态（编程操作过程中，仪表无任何操作15S后，自动返回初始页面）

注：一般当测量数据大于或等于1Kv、10kA时，面板上的单位指示k灯会亮

五、接线示意图

◆电压/电流表

注：DO1对应高限报警输出，DO2对应低限报警输出

六、倍率更改设置

例1、AC200A/的电流表，进入编程菜单，修改输入额定电流信号SP.A为5修改CT为40计算方法:200A/=40

例2、AC200A/1A的电流表，进入编程菜单，修改输入额定电流信号SP.A为1修改CT为200计算方法:200A/1A=200

例3、AC200V的电压表，进入编程菜单，修改输入额定电压信号SP.U为400修改PT为1

例4、AC35KV/100V的电压表，进入编程菜单，修改输入额定电压信号SP.U为100修改PT为350计算方法:35000V/100V=350

七、注意事项

1、使用前，仪表需通电15分钟。

2、电压输入：输入电压不高于产品额定输入电压的120%，否则应考虑使用PT;在电压输入端须安装1A保险丝。

电流输入：输入电流大于额定输入电流的120%，电流输入应使用外部CT;如果使用的CT上连有其它仪表，接线应采用串接方式。

3、输入导线不宜过长，如被测信号输入端较长时请使用双绞屏蔽线。

4、若信号伴随高频干扰，应使用低通过滤器。

5、长时间存放未使用时，初次使用通电老化不少于30分钟。

6、长期保存应避开直射光线，宜存放在-25℃～70℃。

7、如仪表无显示，应先检查辅助电源电压是否在规定范围内。

8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
