产品简介

SWP-LCD-MD多通道巡检控制仪　

公司简介

昌晖自动化系统有限公司是专业从事SWP系列智能化数字仪表研发、制造、营销以及工业控制系统集成的企业，已通过了ISO9000：2000质量管理体系认证并被授予高新技术企业称号。

昌晖自动化系统有限公司是科技人员创业的园地，公司核心是国内科技人员和海外留学人员，企业团队精诚默契，立业目标明确--强调"科技先导、服务至上"，提倡"以诚为本，以质取信"，立志"超越自我、挑战未来"，创建信息化时代仪表行业的一流企业。

公司以香港为桥梁，以内地为基地，以人才为资源，汲取国外技术精粹，结合中国工业生产特点，致力创新，努力开发和生产具有信息化特色的SWP智能化仪表和控制系统产品。

昌晖SWP系列智能化仪表年销量已达近10万台，热销国内二十多个省（市）自治区，广泛被应用在国防航天、工业过程、交通运输和科学试验等领域。公司还多次受托为航天基地、石油勘采、武器试验等特殊使用场合研制功能特殊的仪表，受到有关部门的赞誉。

在工业自动化系统方面，昌晖SWP-SPC控制系统以其强大的功能、便捷的界面、经济的价位为中小企业的技术改造和升级所广泛采用；昌晖SWP-FJC发酵过程节能优化控制系统经多家制药厂使用并通过有关部门的鉴定，实践证明，其节电、节能和提高发酵效果明显，经济效益和社会效益十分显著，深受发酵行业用户的欢迎。

几经奋斗，铸就今天--我们拥有了自主知识产权的SWP系列仪表核心技术；建立了规模化和规范化的仪表生产基地；形成了遍及全国的技术服务和营销网络；成为国内仪表行业有一定影响的企业之一。......

展开

产品说明

SWP-LCD-MD多通道巡检控制仪

　　SWP-LCD-M多路仪表适合于需要同时对多组过程参量（≤16）进行集中监测，超限报警，变送输出及远传的场合。

一、仪表特点：

　　1、用户依照仪表LCD显示屏中文菜单提示，通过面板按键可完成输入信号类型与分度号的自由切换，实现输入。

　　2、可选择统一报警输出，分别报警输出或分别变送输出。

　　3、可带串行通信输出，可与各种输入/输出的设备双向通信，组成分级控制系统。

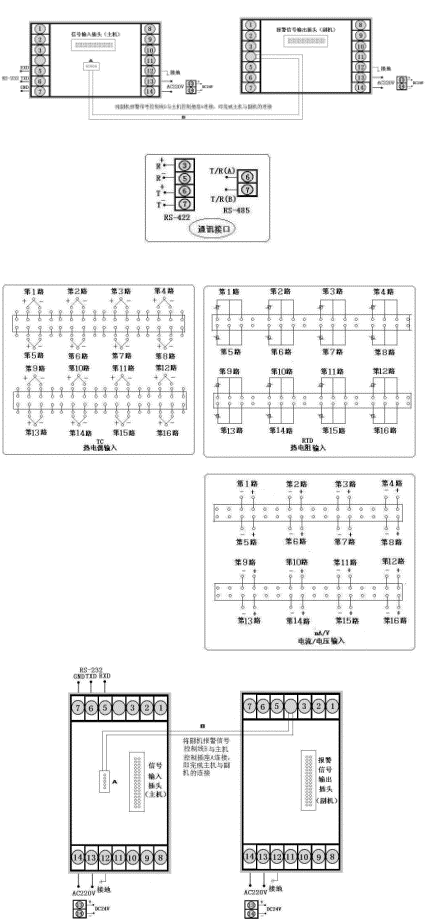

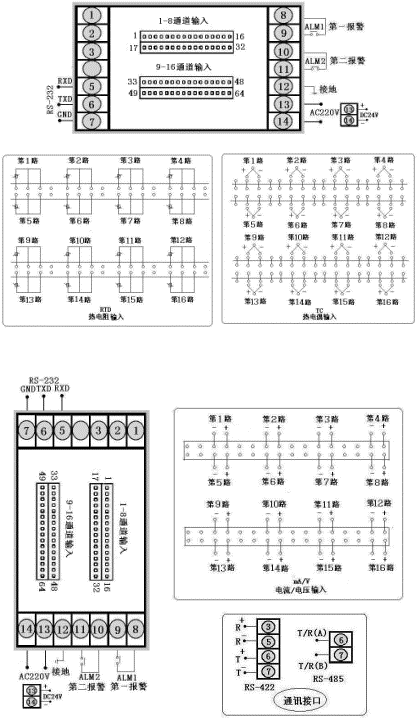

二、仪表外形及接线图：（以下为基本配线方式，特殊订货请参见随机接线图）

型号	SWP-LCD-M系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g
型号	SWP-MD808系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	SWP-MS808系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g

三、SWP-LCD-M系列多通道巡检测量控制仪型谱表

型号

代码

说明

SWP-LCD-

□ □ □□- □ □ - □□ - □ □- □ -□- □

大屏幕带背光液晶显示仪表

仪表功能

多通道巡回检测仪表

外形尺寸

160×80mm（横式） 80×160mm（竖式）

控制作用

□□

参见"控制作用"

通讯方式

□

参见"通讯方式"

输出方式

□

参见"输出方式"

输入类型

□□

参见"输入类型"

一报警方式

□

参见"报警方式"

第二报警方式

□

参见"报警方式"

报警记忆

带报警保持功能（本页注1）

不带报警保持功能

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电

外形特征

竖式

横式

★　控制作用

选型代码	06	07	08	09	14
控制作用	八路巡检测量显示	八路巡检统一控制/报警输出	八路巡检分别控制/报警输出	十六路巡检测量显示	十六路巡检统一控制/报警输出

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切换输入
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 报警方式

选型代码	N	H	L
报警方式	无位式控制或报警（可省略）	位式上限控制或上限报警	位式下限控制或下限报警

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 输出方式

选型代码	0	1	2	3	4	5
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V

注1：统一报警输出：仪表所有通道共用一个（或两个）报警输出继电器。LCD仪表报警均为报警保持。报警保持功能：检测当前通道超限即输出报警并保持，直至所有通道均无超限方停止报警输出。分别控制／报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警信号，报警输出互相或各通道均有一组相互的变送输出信号。

★ 型号举例：

①SWP-LCD-M814-21-08-HL-K-W-S

　　十六路巡检统一控制/报警输出，通讯方式为RS-232，输出方式为继电器输入，输入类型为Pt100，一报警为上限报警，第二报警为下限报警，带报警保持功能，DC24V供电，竖表。

②SWP-LCD-M808-81-10-L-H-K-T

　　八路巡检分别控制/报警输出，通讯方式为RS-485，输出方式为继电器输入，输入类型为Cu50，一报警为下限报警，第二报警为上限报警，AC90～265V供电（开关电源），横表。

二、特殊技术参数

控制输出方式	PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度	+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围	0.0%-100.0%（单位：0.1%）
积分（复位）时间	0-9,999s（单位：1s）
微分（比率）时间	0-9,999s（单位：1s）
控制周期	1-250s（单位：1s）
采样周期	0.5s

三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)

型号

SWP-LCD-NP系列（横式）

接线图

仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g

四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表

型号

代码

说明

SWP -LCD-N

□ □ □□-□ □ □-□□- □ □-□-□-□

新一代大屏幕带背光液晶显示仪表

仪表功能

32段PID可编程序控制仪

外形尺寸

160×80mm（横），80×160mm（竖）

控制作用

PID调节功能

通讯方式

□

参见"通讯方式"

控制输出

□

参见"控制输出方式"

变送输出

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

一报警方式

□

参见"报警输出方式"

第二报警方式

□

参见"报警输出方式"

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	频率输入	0～10KHz

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V开方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V开方
03	K	07	WRe	12	4～20 mA	19	4～20 mA开方
04	E	08	Pt100	13	0～10 mA	20	0～10mA开方

★ 报警输出方式

选型代码	N	H	L	G	A	D
输出方式	无报警（可省略）	上限报警	下限报警	偏差内报警	偏差外报警	LBA报警

★ 变送输出方式

选型代码	0	1	2	3	4	5
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 控制输出方式

选型代码	0	1	2	3	4	5	6	7	8	9
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	特殊规格	SOT输出

SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出

★ 型号举例：

①SWP-LCD-NP805-21-09-HL-P-W-S

　　通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。

②SWP-LCD-NP805-81-08-LH-P-T

　　通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表
