内阻测试仪简介

一、概述

RG-2000-VR智能内阻测试仪是用于测量电池内部阻抗和电池酸化薄膜破损程度的仪器，以下简称仪器。它是对被测对象施加1KHz交流信号，通过测量其交流压降而获得其内阻。（它不同于多用表测量电阻的原理，它所测量的值是毫欧级，而多用表测量的值是欧姆级；且多用表只能测无电源对象的阻值，而内阻仪不仅可测无电源对象的阻值，也可测有电源对象的阻值，所以两者不得等同）利用内阻阻值的大小来判断电池的劣化状态，（一般来说）其阻值越小电池的性能越好。因此，采用内阻进行测量电池的方法却是速度快且可靠性高的一种好方法。它的zui大优点是能够设定测试参数的范围，实测结果不在设置范围之内，微电脑系统可以自动报警。杜人为误判误读的错误，保证产品质量。这也是与普通内阻仪的区别所在。

二、适用范围

1、移动使用的镍镉、金属氢化物镍电池（组）、锂电池；

2、铅酸蓄电池和免维护蓄电池；

3、也可适用各类电池研究试验的科研单位及生产厂家。

三、产品特点：

1、智能报警系统：与普通内阻测试仪相比，此种测试仪带有智能报警系统，电池的电压、内阻范围可进行设置，测量结果超过设置的范围，微电脑系统可自动报警。

2、程序智能：此仪器内部带微电脑系统，单片机控制，采用智能化程序。

3、操作简便：配送快速测试架，安装铜条，方便操作。

4、选材严格：所有选材都是进口组件，采用原装进口2543IC集成管，运算速度快，可靠性高。

5、测试精度高：电压分辨率：0.01V

内阻分辨率：2?：± 1m?

200m?：±0.1m?

6、测试速度快：能在瞬间显示测试结果。

三、综合指标

a)输入电源：AC 220V 50Hz

b)温 度：0℃-50℃

c)外形尺寸：300×250×100（mm）

d)重 量：1.5kg

e)显 示 器：数字式

四、测量范围及精度

表1 .技术参数仪器功能

表2.面板各部分功能

2、键盘的介绍及各按键的功能

⑴与低档之间的转换

200mΩ/2Ω量程的转换.

⑵驱动程序进入设置状态,按该键后即可进行上、下限参数的设定（其设定顺序为：内阻上限→内阻下限→电压上限→电压下限）在待机状态下，按设置键可查看所设置的参数，每按一下显示不同的参数，其顺序和以上的设定顺序一样。

⑶关闭报警功能（按该键1秒钟后松开，内阻显示器显示“,,,,”符号（此时符号在显示器的下行位置），表示超差报警功能已关闭，所设置的上、下限参数均无效）

⑷启动报警功能（按该键1秒钟后松开，内阻显示器显示“,,,,”符号（此时符号在显示器的中间位置），表示超差报警功能已启动，所设置的上下限参数均有效）

⑸向左换位键（设置状态下该键有效，每按一下可设定的数位则向左移动一位）

向右换位键（设置状态下该键有效，每按一下可设定的数位向右移动一位）

⑹数值设定键（按该键一次，所设定数位的数值会以“1”递增，直到所需数值）

数值设定键（按键一次，所设定数位的数值会以“1”递减，直到所需数值）

3、键盘的操作及各参数的设定方法：

①在选择智能报警功能时，需要设置上下限参数，按住“报警”键1秒钟后松开，内阻显示器会显示“,,,,”符号（此时符号在显示器的中间位置），表示智能报警功能已启动。

②按“设置”键进行参数的设定，（其设定顺序为：内阻上限→内阻下限→电压上限→电压下限）

a)按“设置”键一下，内阻显示器的第1位数会闪烁（此时设定的为内阻上限值，从左往右数，左边为第1位数），此时便可按Ç或È设定该数位的值，一数位设定成功后，按Æ转换到第二位数；当第二位数设定成功后继续按Æ转换到第三位，当第四位数设置成功后按Æ转换到内阻下限设定值。

b)当内阻下限值的第四位数设定成功后继续按Æ转换到电压上限设定值，依此类推。

c)当电压下限值的第四位数设定成功后，按Æ恢复到待机测试状态。

③如果不需要启动超差报警功能，按“不报警”键1秒钟后松开，内阻显示器会显示“,,,,”符号（此时符号在显示器的下行位置），表示超差报警功能已关闭；如需启动该功能则参照上述方法①。

五、与低档的区分：

低档：按“换挡”键，当小数点处于第三位数的右下角（即小数点后有一位数）为低档位（200mΩ程量档位）。

：按“换挡”键，当小数点处于一位数的右下角（小数点后有三位数）时为位（2Ω程量档位）。

六、一般维护

本节提供基本的维护信息，除非您是有经验的维修人员，有相关的校准、性能测试以及维修信息，否则不要尝试去维修本仪器。

a)定期用湿布以及温和的清洁剂清理仪器的外壳。不要用研磨剂或溶剂。

b)测试针上的赃物或湿气会影响读数，要及时清理。

c)为了免受到电击或仪器被损，更换保险丝以前，必须先关闭电源（拔下电源插头）。

d)更换测试针时，必须先关闭测试仪电源，且测试针正负不得接反。

e)

七、 保修注意事项：

1、公司的设备自出厂之日起保修一年，期间正常使用发生故障由我公司负责维修。

2、凡由人为的操作不当或故意损坏，我方概不负责，若需服务，均属有偿服务。

3、使用超过一年的设备（或其他公司设备），若发生故障需我方维修的，须收取一切费用；并对更换的零件保修三个月。

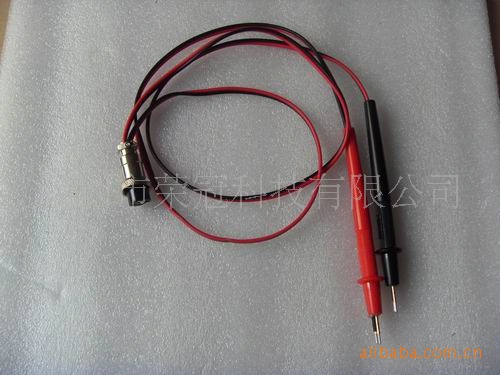

1、测试架、测试笔属易损件，测试笔使用寿命与操作方法有关，测试架应轻拿轻放，掉地易摔坏。测试架、测试笔损坏不属机器故障，更换测试架、测试笔费由用户承担。

2、用户必须保证机器编号标签完整，不得涂改或撕毁，否则不予维修。

3、属下列情况，不属于保修范围：

a)不能出示保修证及票据。

b)保修证及票据涂改，与出厂编号不符。

c)由于使用不当，操作失误，自行改装而引起的损坏。

d)配用非本公司制造的配件而造成的损坏。

e)因意外因素而造成的损坏。

f)已逾保证期限。

g)未按合同约定日期付清货款者。
