PY7005 智能大地网引下线导通测试仪

一、仪器的用途及特点

PY7005系列接地引下线导通测试仪，是我厂按新规程要求设计开发出新一代智能电阻测试仪产品，能迅速准确地测量两根接地引下线的腐蚀程度，以便及早发现并消除事故隐患。该仪器采用单片机控制，自动化程度高，可实现测试过程智能化，具有根据被测试品的阻值大小自动切换测试电流的功能，操作简单方便，精度高，测试速度快，数据准确，复测性好，读数直观，大大减轻了现场工作人员的劳动强度。

二、主要技术指标及使用条件

1、输出电流：10A

2、测量范围：1mΩ~4Ω

3、分辨率：1цΩ

4、测试精度：0.2级

5、工作温度：-10℃～50℃

6、工作湿度：0～80%

7、工作电源：AC220V±10% 50HZ±1HZ

8、仪器重量：4Kg

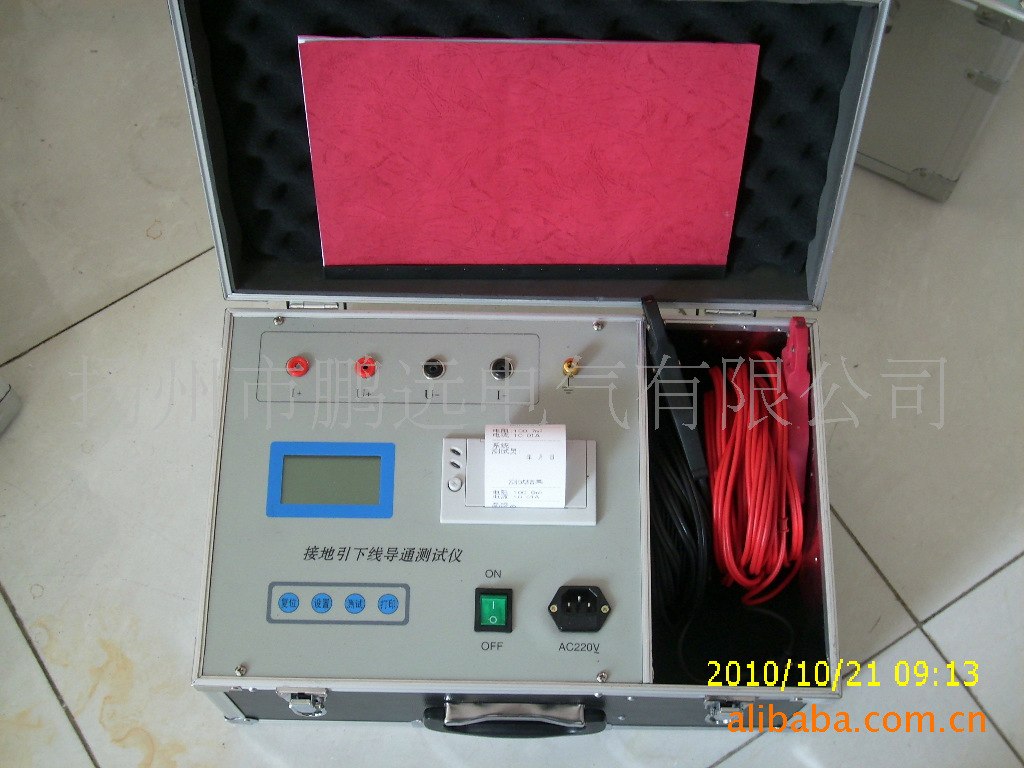

三、面板及各键功能介绍（如图一）

一、仪器的用途及特点

二、主要技术指标及使用条件

1、输出电流：10A

2、测量范围：1mΩ~4Ω

3、分辨率：1цΩ

4、测试精度：0.2级

5、工作温度：-10℃～50℃

6、工作湿度：0～80%

7、工作电源：AC220V±10% 50HZ±1HZ

8、仪器重量：7Kg

三、面板及各键功能介绍（如图一）

●+I -I接线柱：输出电流端子

●+U -U接线柱：电压采样端子

●AC220V：电源插座及开关

●┻：仪器接地端子

●液晶屏：显示数据和操作提示

●打印机：打印测试结果

●按键：主要功能详见（使用方法）

四、使用方法

4.1、接通仪器的电源线，将随机配备的专用测试线取出并接好，其中红、黑两把测试钳，分别插到面板插空中，（注意红、黑的颜色对应），并接好地线。

4.2、确认无误后，接通电源开关，显示：

按“测试”键，,仪器自动测试，并显示结果：

4.3、按“打印”键，仪器打印测试结果。

4.4、若重新测试，请按“复位”键，重新测试。

五、常见故障及原因

七、随机附件：

1、保险丝2个

2、220V电源线一根

3、测量线一对

4、说明书一份

5、包装箱一个
