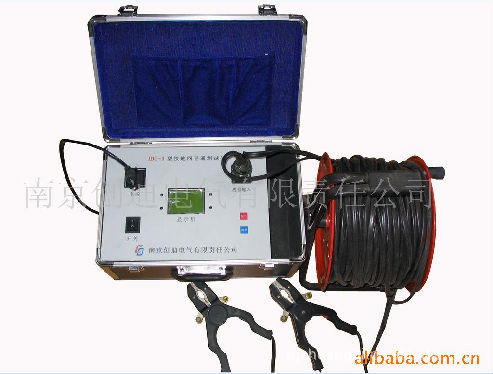

JDC-Ⅱ 专业JDC-Ⅱ型接地导通测试仪(图)

南京创迪电气有限公司位于六朝古都南京，是面向电力系统和电力设备制造业的专业化公司，主要从事保护测量用电力设备及仪器仪表的研发、生产、和销售。我们的产品应用于电力、石油、铁路、矿山、化工等行业，客户市场遍部全国。
　　我们坚持以人为本的原则，在企业内部发挥敬业、创新的精神。生产过程中严格控制产品质量。公司拥有一批经过专业培训，事业心强的销售、管理及技术人员，确保为用户提供周到的服务与支持。我们已于2005年全面实行ISO9001:2000国际质量体系认证。我们愿意以其高品质的产品、一流的服务树立“创迪”品牌形象。
　　公司专业生产避雷器在线监测器,PT用消谐器,SF6综合在线监测,电流互感过电压保护器,配网电容电流测试仪，接地网导通测试仪，直读式盐密仪等电力产品。
　　公司将员工和客户视为我们的朋友。我们将以客户为中心，共同开发产品，给用户提供更优质、更满意的产品。

1、概述：

发电厂、变电站的接地引下线与接地网连接是否良好，接地网网格之间及接地是否完好无损，对电力系统的安全运行十分重要。电力公司的《防止电力生产重大事故的二十五项重点要求》中，要求每年对有效接地系统的发电厂（变电站）的接地引下线（接地网格）的导通状况进行一次测量。通过分析比较历次测量结果的变化情况，判断接地引下线、接地网格的腐蚀程度，以决定是否开挖处理，其试验电流要求>。针对这一要求，我公司开发了JDC-Ⅱ型接地网导通测试仪，其zui大测试电流高达50A，可以迅速准确的测量两根接地引下线之间的电阻值，将其与以往数据比较就可以反映出接地网的腐蚀程度，以便及早发现并消除事故隐患。

　　《电力安全工器具预防性试验规程》中要求对携带型短路接地线进行成组直流试验，用于考核携带型短路接地线线鼻和汇流夹与多股铜质软导线之间的接触是否良好。同时，也可考核多股铜质软导线的截面积是否符合要求。其试验电流要求>30A。该仪器能够满足要求，并且使用快捷方便。

2、性能特点：

·抗干扰能力强，软硬件采用可靠的抗干扰设计，满足现场要求

·测试电流大，zui大可达50A，有效消除接触电阻的影响

·测量范围广，0－2000mΩ－20Ω

·精度高，zui高分辨率达到0.01mΩ

·具有独特的双钳口设计，测量接线方便

·测量结果LCD显示，可同时显示被测电阻、测量电流和电压

·全智能化，自动量程切换和自动超时保护，操作简便，一键测量

·声音和LCD报警，方便判断测量过程中的接触不良现象

3、 表1主要技术指标和参数：

4表2携带型短路接地线的实验项目.周期和要求

附：《防止电力生产重大事故的二十五项重点要求》及其实施细则摘选

原文：“17.8接地装置引下线的导通监测工作应每年进行一次。根据历次测量结果进行分析比较，以决定是否需要进行开挖，处理。”

从第17.8条可看出，接地引下线的重要性，所以定期进行接地装置导通情况的检测也是非常重要的，接地网导通实验的试验电流建议大于。通过检测，可发现接地引下线通断情况，同时也可通过阻值的变化判断其受腐蚀的程度，并对历次测量结果进行分析比较，来决定是否进行开挖，处理。

接地装置引下线的导通检测工作应每年进行一次，并进行记录，分析；还应按照规程要求定期选择条件恶劣处进行典型的直接检查，记录被腐蚀的厚度及年限等，以积累腐蚀数据。对于腐蚀严重的部分应采取补救措施。对于接地装置，一次按规程开挖以后，应坚持不超过五年开挖1此。
