PY3008 厂家直销回路电阻自动测试仪、100A、200A回路电阻测试仪

类型接地电阻测量仪表品牌鹏远 型号PY3008测量范围0~1999（MΩ） 测试电压10（V） 精度0,。1

扬州市鹏远电气有限公司，座落在历史文化名城--扬州市·宝应县，京杭大运河东畔的柳堡镇。也是电影《柳堡的故事》的发生地。一曲“九九艳阳天”使柳堡名扬海内外。这里地处江苏中部，“同三、京沪”高速穿境而过，水陆交通十分便捷。
本公司自创办以来，坚持“以人为本，科技创新”的原则，不断吸引各类专业人才，提高管理人员的素质和技术创新力量。我公司生产各种规格的“安全滑触线、电缆桥架、母线槽、绝缘材料、电热电器、低压配电成套设备、高压试验设备”等八大系列的数百种产品，深受国有企业：电厂、电业局等单位的青睐。本公司一向坚持“质量第一、信誉第一、服务第一 ” 的服务宗旨，在新的世纪里与全国各地新老客户携手合作共创美好的未来。

类型	接地电阻测量仪表	品牌	鹏远
型号	PY3008	测量范围	0~1999（MΩ）
测试电压	10（V）	精度	0,。1
重量	6（kg）

为您提供优质的服务！

服务热线：

网站：www.yzpydq.com

为您提供优质的服务！

服务热线：

网站：www.yzpydq.com

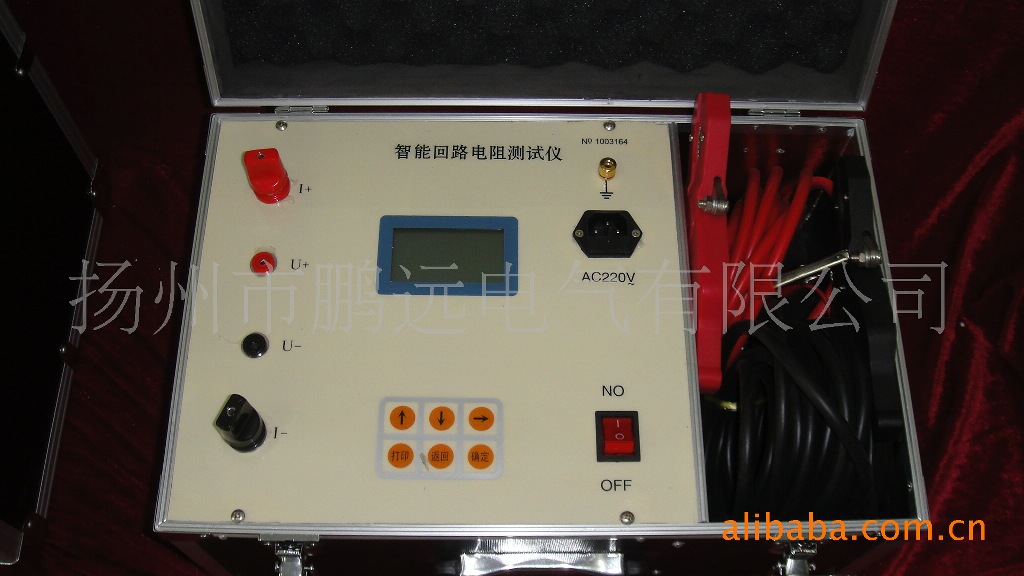

回路电阻测试仪说明

厂家直销回路电阻测试仪、接触电阻测试仪，按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。HLY-Ⅲ智能回路电阻测试仪采用100A恒流输出。zui高输出电压达10V（常规仪器的2-3倍）可采用载面细的测试线，大大减轻了现场测试人员的劳动强度。测试过程全部由单片控制自动实施，精度高，复测性好，单按键操作，简单易行，测试数据液晶显示，结果打印。适用于不同的工作环境。

一、回路电阻测试仪技术指标

测量范围：0-1999μΩ 分辨率：1μΩ

测量电流：＞100A/DC

测量精度：0.5级

显示方式：液晶显示、结果打印

工作温度：-10℃~50℃

工作电流：AC220V±10%

体 积：290×280×240

重 量：6.2Kg

二、工作原理

本机内置100A开关电源，使之达到恒流100A两套回路实时跟踪测试。保证测试结果正确。

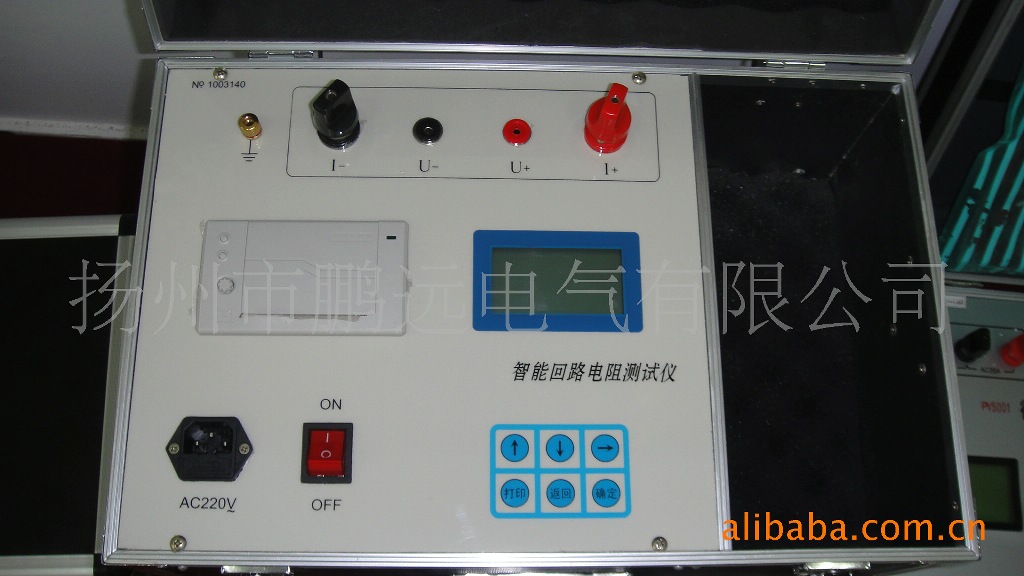

三、外形结构

四、操作程序

⒈ 按四端子接法接线。

⒉ 打开电源。
⒊ 按测量/打印键即可（如电流显示A值小于100A后，可通过面板电流微调进行校正）。
⒋ 测量显示值后，需保存数据，可按测量/打印键三秒种后即可打印数据。
⒌ 测量结束后，请关掉电源。
⒍ 测试钳请爱护。

五、回路电阻测试仪仪器配套

主机1台

附件箱1只

测试线1套

打印纸2卷

保险丝3A 4只

打印机说明书1份

电源线1根

产品使用说明书1份

产品合格证保修卡1份

六、注意事项：
1、机箱内部散热器等元件直接与市电相连，故切勿任意打开机盖 以确保人身安全。
2、在测试过程中，被测电阻不能脱开，否则易损坏仪器。
3、测试高低压开关时，被测件必须接地。
4、电流线的长度和截面有一定要求，不宜随意更改。
5、本仪器采用三眼电源插座，地线端必须接地良好。
6、本仪器不得测试带电物体，有感元件（如变压器、电机线包） 的回路电阻。

七、测试步骤：
将交流电源线、电流线、测试线接到各自插座中。采用四端子接
线，电流线接在被测电阻外端，信号线接在同色电流线的内侧。
接通电源开关，LED应显示jd--100，按一下”测试键”，启动指示灯亮一下，随后便可得到回路电阻的微欧值及测试电流安培值。测试电流值为三位LED显示,单位 “A” ,回路电阻值是四位LED显示，单位”μΩ,
如果,这次测量正常,可以按一下储存键保存数据,如果不需要保存,只要按住测量键不放,就能打印一张屏显数据---即打。
如果，这次测量不正常，可以继续按一下测量键进行测量
本仪器可以储存数据为四组，如果想打印全部储存的数据----全打
只要按住储存健不放，就能打印全部数据，共四组。
按一下“查看”键，就能阅读所有储存的数据，每按一下，看一 组
数据（请先复位）。
如果要清除以前储存的数据，只要按住清除键约1秒，以前的数据全部清除（请先复位）。
8、如果测试电流太大或太小，可以微调“电流微调”电位器。

回路电阻测试仪评分表

产品评审（二）（满分40）
1、回路电阻测试仪规格：100A执行标准：DLT845.4-2004
厂家名称：
项目名称	分值	评分原则	得分	备注
开口电压	6	输出电压不低于10V，低于10V扣3分。
测量范围	7	要求1~1999μΩ
测量误差	7	±（读数×0.5%+0.1μΩ）
分辨率	2	0.1μΩ
重复性	5	5次测量结果不大于测量误差，一次超过测量误差扣1分。
断线拉弧	5	在测量工作状态（100A）下，将100A钳子断开和闭合，重复三次，仪器应正常。
测试线长度	3	≥15米,得满分；8～15米内，得2.5分； 8米以下，得1.5分。
恒流源测试	3	在2mΩ负载下，实际电流≥100A，并保持1min；差一项扣1.5分。
电流、时间指示功能	2	仪器工作状态下，测试前、测试中、测试后应具有明显指示功能
电流输出档（加分项目）	3	每一档加1分,连续调节式的加1分
