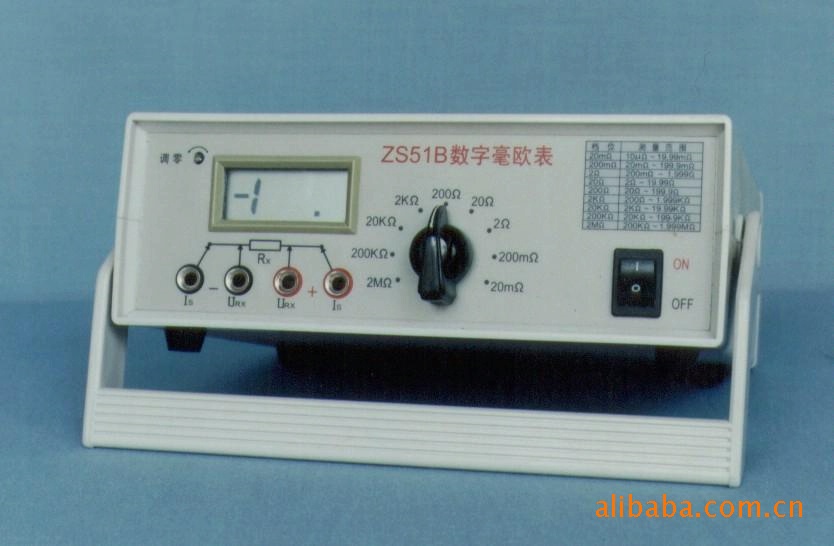

ZS-51B ZS-51B数字毫欧表

是否提供加工定制否类型数字式电阻测量仪表 品牌温州通力型号ZS-51B 测量范围0.00000002-2（M&Om

　　温州市通力电器厂座落于风景秀丽的瓯江之滨——温州市炬光工业园区内。温州市通力电器厂拥有先进的检测设备,是国家技术监督局计量许可证CMC首批获得厂家之一。企业具有良好的管理网络和严格的质检体系、优秀的技术人员、高素质的员工。
　　温州市通力电器厂主要从事电机检测仪器的研究、开发、生产。是国内生产电机检测仪器的主要龙关企业。
　　温州市通力电器厂生产的匝间冲击耐压试验仪、对地冲击耐压试验仪、工频耐压试验仪，已被国家中小型电机质量监督检验中心与国家分马力电机质量监督检验中心作为标准仪器使用。
　　目前生产的主要产品有：ZJ系列绕组匝间冲击耐压试验仪、FC系列对地冲击耐压试验仪、YDJ系列工频耐压试验仪、DCZ电容式脉冲充磁机等。
　　目前正在研究、开发的主要产品有：ZJ系列绕组匝间冲击耐压试验仪、FC系列对地冲击耐压试验仪、YDJ系列工频耐压试验仪、DCZ电容式脉冲充磁机等。
　　产品的服务目标主要应用于：电机绕组匝间绝缘测试、对地冲击绝缘测试、电机工频耐压测试等应用领域。并从这些领域反馈需求信息，作为进一步开发新产品的目标。
　　目前企业在全国建立了多个销售服务中心，产品畅销全国20多个省、市、自治区，并远销东南亚、俄罗斯等国。深受广大用户的欢迎和信赖。
　　温州市通力电器厂的宗旨是“质量第一，信誉至上”。不断奉献自己的卓越产品，追求高质量，实行一流的服务。

是否提供加工定制	否	类型	数字式电阻测量仪表
品牌	温州通力	型号	ZS-51B
测量范围	0.00000002-2（MΩ）	测试电压	9V,1.5V（V）
精度	±0.15％±2字	重量	0.6（kg）

ZS-51数字毫欧表

1200元RMB/台
重量：0.6kg
瓦轮箱包装：41.5cm×33cm×17.5cm（二件一个包装）

主要性能指标：
具有单双臂电桥功能，分辨率达200微欧级。
适用于电机、电器等行业测量线圈绕组的直流电阻之用，可分辨电机线圈差一匝的电阻区别。详见主页http://wztl.net.

ZS-51B数字毫欧表

ZS-51BmΩTester

说明书

Instruction Manual

03200197

温州市通力电器厂

Wenzhou Tonli electrical Factory

ZS-51B数字毫欧表

一、概述

ZS-51B型是变量程的电阻测量数字仪表，集准确与快速于一体，它包括了单、双臂电桥的全部量限，测量范围：10微欧至2兆欧，由于该表既有电桥的准确性，又类于直读仪表的使用简便、测量快速的优点，同时体积小，携带轻便，所以适用于厂矿、铁路、科研、部队等部门，各种需要测量电阻器件，以及开关、继电器、接插件的接触电阻场合。尤其是它还具有不受其被测电阻的电感影响，所以就更广泛地被电机、电器行业采用于测量线圈绕阻的直流电阻，作为的电工检测工具。

二、ZS-51数字毫欧表技术指标

1．量程与精度

量程	精度	分辨率	特点
2MΩ	±0.1％ ±2字	1KΩ	自动调零， 内电池供电。
200KΩ		100Ω
20KΩ		10Ω
2KΩ		1Ω
200Ω		0.1Ω
20Ω		10mΩ
2Ω	±0.15％ ±2字	1mΩ	须调零， 内电池供电。
200mΩ		0.1mKΩ
20mΩ		10μΩ	须调零， 外电池供电。

以上的测量精度应在以下的条件下使用：

⑴环境温度：23℃±5℃；

⑵ 电池电压：9V±0.5V,1.5V±0.1V。

⑶ 当仪表在环境温度０℃～40℃,相对湿度≤75％，电池电压：9V±１V,1.5V±0.2V时各量程将有附加误差±0.1％±１字。

2．使用条件

⑴环境温度：０℃～40℃，相对湿度≤70％；

⑵ 电池电压：9V±0.5V,1.5V±0.1V；

⑶ 在20mΩ档量程，用外接1.5V甲电池一节，也可用电瓶2V一格；

⑷周围无强电磁场干扰；

⑸周围无腐蚀气体。

3．其它技术参数：

⑴zui大读数：1999；

⑵ 显示方式：液晶显示；

⑶ 测量方式：四端法双积分Ａ/Ｄ转换系统；

⑷ 超量程指示：表面左方只显示“１”字；

⑸ 采样速度：３次/秒；

⑹ 条件温度：23℃±5℃；

⑺ 工作温度：０℃～40℃；

⑻ 存储温度：-10℃～40℃；

⑼ 存储相对湿度：＜60％；

⑽ 电源：9Ｖ层叠电池2节，1.5Ｖ１号电池１节，1.5Ｖ甲电池１节;

⑾ 外表尺寸：20cm×20cm×8cm;

⑿ 仪表重量：0.6Kg 。

三、测量原理

测量原理如（图1）；来自电源E的电流通过Rr、Rx分别产生电压降IRr和IRx，除法器将两压降作除法运算后以数字形式显出。

显示数字：

图1

上式中Rx为被测电阻，Rr为基准电阻，其值为10nΩ( n为整数)。当Rr为1个计量单位值的电阻，则N即为Rx的值。

由CMOS规模集成电路构成除法器，各量程的Rr均采用线绕电阻。

四、使用方法

1、校零，装上电池，合上电源开关为“NO”位置，显示屏即出现数字跳动，如（图2）。套上测试棒（夹），按下所要量的相应档的按键开关，把测试棒（夹）电位端对电位端，电流端对电流端分别短接，读数变为 “000”或“001”， 当量程为 20mΩ、200Ω档时，应在调零孔处用改锥（螺丝刀）调整，使其为“000”。为方便起见亦可不调，待测量后，减去原先读数即可。

图2

2、如（图3）用测量棒（夹）分别搭（夹）接住被测电阻两端，若电阻小于20mΩ应将电位器端搭（夹）接在内侧，电流端搭（夹）接在外侧，稳定后即是被测电阻值。如出现“1***”字则是过量程，应换测量。若换测量仍出现“1***”，则应检查测试棒（夹）接触是否良好，若测试棒（夹）接触是良好的则是被测电阻开路或电阻值超量程（大于2兆欧）。如乱跳不止或偏差很大

图3

大或空白，则是接触不良，故障处通常会在包括1.5V、9V电池，机外电源出入插头等处，排除后，即能正常；正确时，测量过程末数跳动应在1~2字内。

3、注意不能带电测量，被测电阻器件与电源的应当彻底脱开，还应将有关电容、电感充分放电后方可测量。

4、为避免测量过程本仪表经被测元件电流过大而形成损环的可能性，将列出下表以供测量参考：

量程	电流端 开路电压	满值时 电 压	流经被测 元件电流
2MΩ	1.5V	0.5V	0.38μA
200KΩ			3.8μA
20KΩ			38μA
2KΩ			380μA
200Ω			3.8 mA
20Ω			38 mA
2Ω	1.5V	20mV	10 mA
200mΩ			100 mA
20mΩ			1 A

（上表各档参数偏差允许10%左右）

五、注意事项

1、本仪表怕潮怕湿，使用后务请套上尼龙袋。吸潮剂请勿抛掉，可长期使用；吸潮后色泽变红时，烘干后恢复成原来色泽，即可重复使用。

2、如果使用一段时间后出现偏差很大，可将表放置恒温箱，琴键开关钮朝上，卸掉电池，用温度60’C，烘于2小时，于燥后，即可复原。

3、MOS集成电路，阻抗高，易击穿损环，如碰上电池线断开，重新焊时，必须关掉电源，电烙铁外壳应有良好接地（应急时，将电烙铁、电源线脱开电源，利用余热快速焊上）。

六、产品包装清单

1、ZS51 型数字毫欧表主体 1块

2、测试棒 1副

3、测试夹 1副

4、皮壳　　　　　　　　　　　　 　１只

5、说明书 　　　　　　　　　　 　 １份

七、补充说明

1．表内电池由用户自备，但为了使用户收到货后能及时验收使用，对每新订用户附寄上电池一套（收成本费伍元）：

（1）1．5V 1号电池　　　　　１节

（2）９Ｖ叠层电池　　　　　　２节

（3）甲电池　　　　　　　　　１节

2．为了节省电池用电量，请用户用完表后，随时关机。根据经验，一套电池随时关机可用一个月左右，一天开八小时能用十天左右。而每天二十四小时不关机只能用三天左右。

3．该表只能测量不带电的测试品的电阻，不能测量带电的试品，其中包括有充放电能力的试品（如单相电机并有电容等）否则将击坏表中集成块，我厂只负责收费的修理。

4．我厂销售的毫欧表，长期负责修理、校准。一年之内“三包”，一年之外酌情收费。用户如发现仪表面故障、失准，请将表寄回一个月内修复回寄。

5．用户使用中如发现数显屏不显示，或数字显示无力，忽明忽暗，或数字乱跳不稳定，或显示值与正常值偏差甚大，这一类毛病均是电池电力不足造成的，请先换上新电池一试。
