ACL-380 ACL-380表面阻抗测试仪

类型接地电阻测量仪表品牌ACL-800 型号ACL-380测量范围103-1012（MΩ） 测试电压9（V） 精度+-1/

SWPC(Solder Wave Process Control)公司总部位于以色列，是专业从事波峰焊、回流焊制程监控设备、SWPC优化器回流焊模块、助焊剂均匀度测量器（The Sneeze）等。产品广泛用于以色列的以及欧洲的军工，尖端电子技术企业。其中波峰焊优化器（Optimizer）于１９９４年获《表面贴装技术》杂志颁发的“最具潜力”奖。
SWPC系列产品得到了世界上众多知名电子厂商的认可和使用.
SWPC授权香港吾佳电子科技有限公司和深圳市斯维普电子科技有限公司为中国以及中国香港地区总代理，全面负责其产品的中国大陆和香港市场的推广和技术支持以及售后服务。
香港吾佳电子科技有限公司是一家专业电子工具、仪器仪表、生产辅料、电子设备、防静电产品、光学检测制品的生产制造、销售为一体的企业，全心全意地为电子科技工业、家电行业和高科技企业服务，赢得了国内外大中型企业和广大经销商客户的信赖和赞扬。
公司代理销售多种国内外知名品牌电子工具等产品。独家代理以色列的SWPC炉温曲线测试仪,以及SWPC系列产品。经销多种知名品牌电子工具,如HIOS HIMAX HAKKO YEASU Z CUT-2胶带机 BOSCH QUICHER SOLDERSTAR测温仪等等。
公司不仅有广大的国内外大中型企业客户的支援，还与众多的电子工具生产厂商有着亲密的合作关系.欢迎来人、来函、来电订货，欢迎来图、来样、来料加工定牌生产,欢迎进出口贸易、合资合作经营以及协作研制开发新产品。我们愿为中外新老客户竭诚服务！

类型	接地电阻测量仪表	品牌	ACL-800
型号	ACL-380	测量范围	103-1012（MΩ）
测试电压	9（V）	精度	+-1/2
重量	0.17（kg）

ACL-380这种小巧珍型检测表既可测量表面阻抗，又可测量对地电阻，量程范围广，从103欧姆/□到1012欧姆/□，精度为±1/2量程。
ACL-380采用ASTM标准D-257平行电传感方法，可以简便、重复地测量各种传导型、静电泄放型、缘型表面。

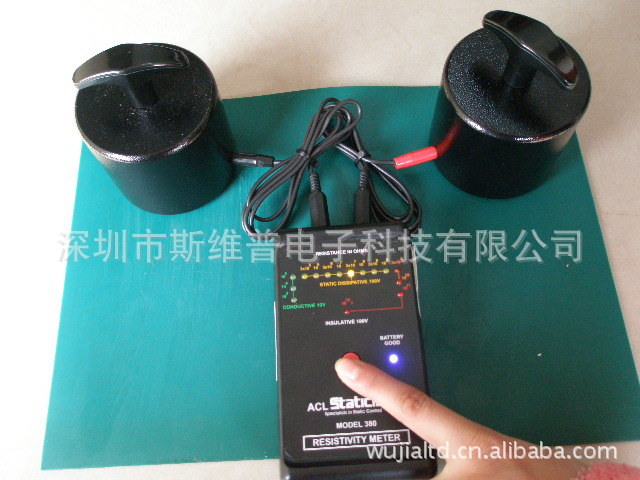

这种小巧珍型检测表既可测量表面阻抗，又可测量对地电阻，量程范围广，从103欧姆/□到1012欧姆/□，精度为±1/2量程。 ACL-380采用ASTM标准D-257平行电传感方法，可以简便、重复地测量各种传导型、静电泄放型、缘型表面。 使用： 要测量表面阻抗，将表放在被测表面上，按住红色的测量（TEST）按钮，持续发亮的发光二管（LED）即指示出测量的表面阻抗量级。 103=1千欧姆　　　　　绿色LED 104=10千欧姆　　　　 绿色LED 105=100千欧姆　　 　 绿色LED 106=1兆欧姆　　　 　 黄色LED 107=10兆欧姆 　　 　 黄色LED 108=100兆欧姆 　　　 黄色LED 109=1000兆欧姆 　　　黄色LED 1010=10000兆欧姆 　　黄色LED 1011=100000兆欧姆　　黄色LED 1012=1000000兆欧姆　 红色LED >1012=缘 红色LED 测量对地电阻 将接地线插入接地（Ground）插座，这样缘了表的右侧检测电（与插座在同侧）。将鳄鱼夹接到你的地线上。 将表放在被测表面上，按住测量（TEST）按钮，持续发光的LED指示出对地电阻值的量级。这个测量值的单位是欧姆。ACL-380表面阻抗表校准步骤 ACL-380表采用的是1％超薄膜电阻和高速放大电路，其校准步骤是基于该产品的线性电路技术而进行的。 阻抗值的转换点为1/2级对数即3.16×10n，转换点的线性值为每测量档的中值(mean value per unit)的±10％。 测量用仪器：十进电阻箱，测试电 电阻箱的电阻需要有1×103欧姆到 999×106兆欧姆或109，测量大于109阻值时采用CAD技术(cad Generated techniques)，因为采用9伏电压驱动很难验证阻抗值大于999×106的电阻。 将电阻箱的两个电连接到ACL-380的两个平行电上，将电阻调到1K位置，表的103发光二管(LED)应亮，其它档的校准依此类推，测量阻抗转换点时，按下开关的同时连续调节阻抗电桥的阻抗值，并观察下一档LED灯常亮时的阻抗值(这时的值为转换阻抗值)。
产品功能描述
	电　　源：9伏PP3碱性电池 测量电压：额定9伏 相对湿度：0%～90%（无结露） 精　　度：±10% 重复误差：±5% 重　　量：170克（60Z） 尺　　寸：127×76×26 ACL-380表面阻抗表校准方法 校准周期： 每十二个月需校准ACL-380表面阻抗表。 采用十进电阻箱，将标准测量电阻跨接在ACL-385表的两个平行电之间来检验其显示的阻抗值是否正确。 参数： 电源：9伏PP3碱性电池 测量电压：9伏 温度范围：工作温度5摄氏度到49摄氏度 储藏温度：－15摄氏度到60摄氏度 相对湿度：0％到90％(非结露状态) 测量度：10的数量级 转变点：1/2级对数(3.16×10n) 转变点精度：±1/2级 精度：±10％ 重复性：±5％ 重量：170克 尺寸：130×70×25(毫米单位)

这种小巧珍型检测表既可测量表面阻抗，又可测量对地电阻，量程范围广，从103欧姆/□到1012欧姆/□，精度为±1/2量程。
ACL-380采用ASTM标准D-257平行电传感方法，可以简便、重复地测量各种传导型、静电泄放型、缘型表面。

这种小巧珍型检测表既可测量表面阻抗，又可测量对地电阻，量程范围广，从103欧姆/□到1012欧姆/□，精度为±1/2量程。 ACL-380采用ASTM标准D-257平行电传感方法，可以简便、重复地测量各种传导型、静电泄放型、缘型表面。 使用： 要测量表面阻抗，将表放在被测表面上，按住红色的测量（TEST）按钮，持续发亮的发光二管（LED）即指示出测量的表面阻抗量级。 103=1千欧姆　　　　　绿色LED 104=10千欧姆　　　　 绿色LED 105=100千欧姆　　 　 绿色LED 106=1兆欧姆　　　 　 黄色LED 107=10兆欧姆 　　 　 黄色LED 108=100兆欧姆 　　　 黄色LED 109=1000兆欧姆 　　　黄色LED 1010=10000兆欧姆 　　黄色LED 1011=100000兆欧姆　　黄色LED 1012=1000000兆欧姆　 红色LED >1012=缘 红色LED 测量对地电阻 将接地线插入接地（Ground）插座，这样缘了表的右侧检测电（与插座在同侧）。将鳄鱼夹接到你的地线上。 将表放在被测表面上，按住测量（TEST）按钮，持续发光的LED指示出对地电阻值的量级。这个测量值的单位是欧姆。ACL-380表面阻抗表校准步骤 ACL-380表采用的是1％超薄膜电阻和高速放大电路，其校准步骤是基于该产品的线性电路技术而进行的。 阻抗值的转换点为1/2级对数即3.16×10n，转换点的线性值为每测量档的中值(mean value per unit)的±10％。 测量用仪器：十进电阻箱，测试电 电阻箱的电阻需要有1×103欧姆到 999×106兆欧姆或109，测量大于109阻值时采用CAD技术(cad Generated techniques)，因为采用9伏电压驱动很难验证阻抗值大于999×106的电阻。 将电阻箱的两个电连接到ACL-380的两个平行电上，将电阻调到1K位置，表的103发光二管(LED)应亮，其它档的校准依此类推，测量阻抗转换点时，按下开关的同时连续调节阻抗电桥的阻抗值，并观察下一档LED灯常亮时的阻抗值(这时的值为转换阻抗值)。
产品功能描述
	电　　源：9伏PP3碱性电池 测量电压：额定9伏 相对湿度：0%～90%（无结露） 精　　度：±10% 重复误差：±5% 重　　量：170克（60Z） 尺　　寸：127×76×26 ACL-380表面阻抗表校准方法 校准周期： 每十二个月需校准ACL-380表面阻抗表。 采用十进电阻箱，将标准测量电阻跨接在ACL-385表的两个平行电之间来检验其显示的阻抗值是否正确。 参数： 电源：9伏PP3碱性电池 测量电压：9伏 温度范围：工作温度5摄氏度到49摄氏度 储藏温度：－15摄氏度到60摄氏度 相对湿度：0％到90％(非结露状态) 测量度：10的数量级 转变点：1/2级对数(3.16×10n) 转变点精度：±1/2级 精度：±10％ 重复性：±5％ 重量：170克 尺寸：130×70×25(毫米单位)

ACL-380表面阻抗表校准步骤
ACL-380表采用的是1％超薄膜电阻和高速放大电路，其校准步骤是基于该产品的线性电路技术而进行的。
阻抗值的转换点为1/2级对数即3.16×10n，转换点的线性值为每测量档的中值(mean value per unit)的±10％。
测量用仪器：十进电阻箱，测试电
电阻箱的电阻需要有1×103欧姆到 999×106兆欧姆或109，测量大于109阻值时采用CAD技术(cad Generated techniques)，因为采用9伏电压驱动很难验证阻抗值大于999×106的电阻。
将电阻箱的两个电连接到ACL-380的两个平行电上，将电阻调到1K位置，表的103发光二管(LED)应亮，其它档的校准依此类推，测量阻抗转换点时，按下开关的同时连续调节阻抗电桥的阻抗值，并观察下一档LED灯常亮时的阻抗值(这时的值为转换阻抗值)。
