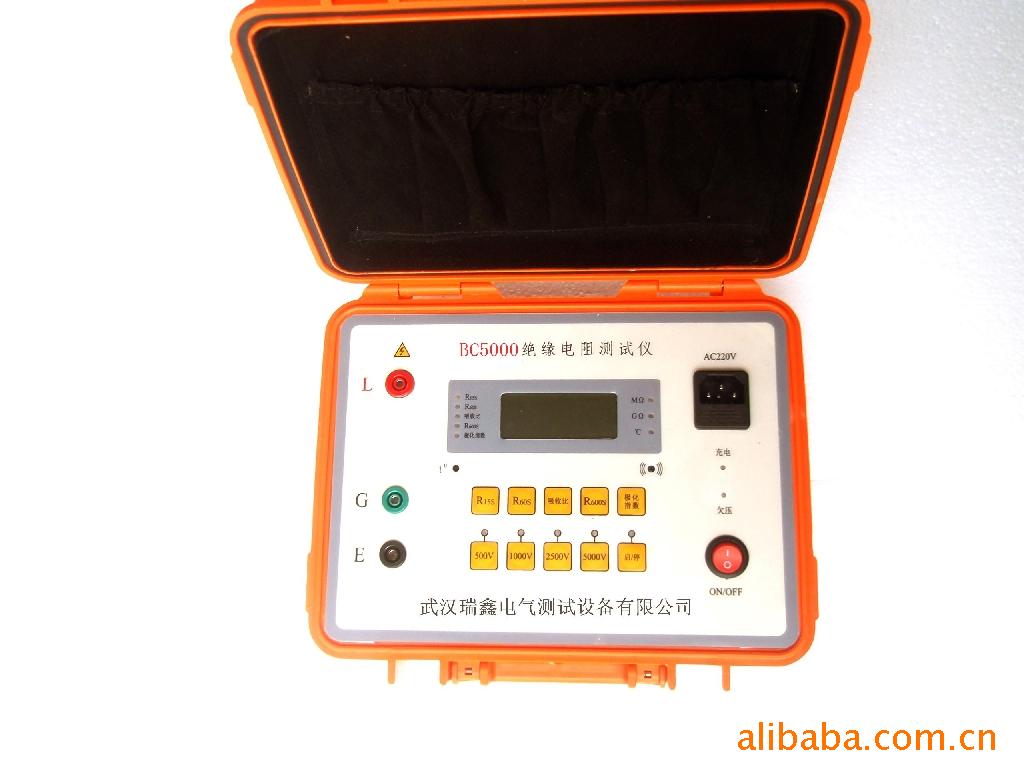

BC5000 BC5000缘电阻测试仪

武汉瑞鑫电气测试有限公司是开发,生产高低压电气测试设备的专业厂家.
主要生产:高压试验变压器,直流高压发生器,真空度测试仪,氧化锌避雷器带电测试仪,绝缘油介电强度自动测试仪,高压开关特性测试仪,继电保护测试仪.
为满足用户对不同产品的需求，本公司市场部还同国内外百余家名优产品生产企业建立了联营关系,全部以各生产单位出厂价向用户提供各种优质电力.电气设备.仪器仪表及各种专用设备.工具。并由我公司负责完善的售后服务为您节约大量的人力.物力 您只需提供采购清单和技术要求，我们就会提供满意的服务。
我们热诚欢迎各界人士光临指导！

慨述

通过测试系统中不同组件的缘电阻（变压器、开关装置、导线、马达），可以隔离并修复发生故障的部件。

利用缘测试来检验试品对地或者相邻导体之间的缘对保证产品质量和运行中的人身及设备安全具有重要意义。

在给系统加电之前，利用缘测试验证它是健全的，能够改善系统的性能；缘测试能够发现制造工艺问题和设备缺陷，而这些问题在设备发生故障之前一般是发现不了的。在欧盟，该项测试是强制性的，即使对zui小的民用系统也是如此。

二．性能特点

l多档测试电压，测量缘电阻高达2TΩ。

l缘电阻值采用31/2LCD数字显示。

l缘电阻测量自动转换量程，读数方便。

l测量环境温度。

l自动计时功能，仪器蜂鸣器每间隔15秒短鸣一次。

l自动测量计算并存储R15S、R60S、R600S、吸收比、化指数值。

l输出短路电流大于5mA，满足对容性负载快速充电的要求。

l抗干扰能力很强，读数稳定、可靠。

l完备的保护功能，保障操作安全。

l可充电锂电池供电，当电池电量不足时自动关机。

三． 技术指标:

3.1主要技术指标:

3.2其它:

l整机功耗:≤10W

l工作温度与湿度: 0℃～40℃; ≤ 85 % RH

l耐压: AC2.5kV 50HZ 1min

l工作电源: 14.8V（2.2Ah）可充锂离子电池

l充电电源: AC220V 50 HZ (±10 %)

l尺寸:270mm(L)× 210mm(W)× 100mm(D)

l重量: 约2kg

使用方法:

4.1将被测设备，用仪器配备专用测试线连接，按下图牢固、可靠连接。

4.2开启仪器“电源开关”，仪器显示当前环境温度，此时用“电压选择按键”选择所需的测试电压后对应指示灯点亮。按“启/停”按键后对应指示灯点亮，仪器启动高压。

4.3仪器进入测试状态中，屏幕显示被测试品缘电阻值（对应读取显示值单位），测试完成后按“启/停”按键对应指示灯熄灭，仪器关闭高压。

4.4仪器进入测试状态中，内部计时器启动，一个15S、60S、600S蜂鸣器长鸣，其间每间隔15S短鸣；测试中仪器自动记忆15S、60S、600S时刻缘电阻值；在记忆60S、600S缘电阻值后显示吸收比、化指数(约5秒)并记忆。

4.5数据记忆后，按“提取存储值按键”后对应指示灯点亮，LCD显示对应记忆数据约5秒。（仪器在不关闭电源或下一次测试启动前，仪器将记忆上一次的测试数据，反之上一次测量数据将被清除。）

4.6连接AC220V充电电源接口后，“充电”指示灯闪动,充满后“充电”指示灯长亮。(若长时间不使用仪器，请保证3～5个月充电一次。)
