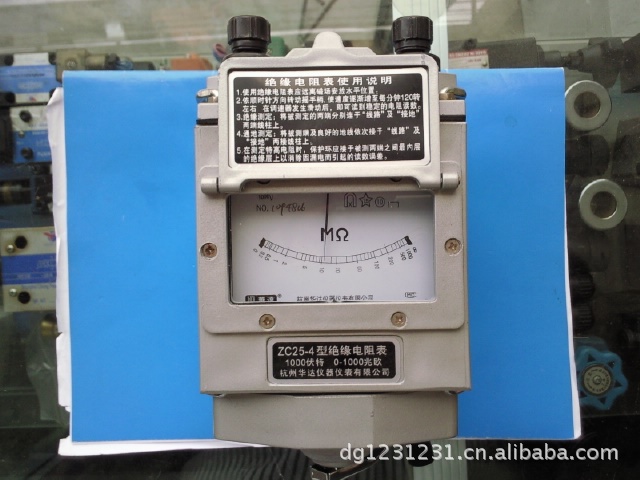

ZC25-4 缘兆欧表ZC25-4 1000V摇表 1000伏缘电阻测试仪 手摇表

鑫信仪表经营部是一家集生产加工、经销批发的私营独资企业，主营产品有油泵润滑泵，齿轮减速马达，液压控制系统液压阀类，各种进口品牌低压电器交流接触器、空气开关、变压器、行程开关、温控表、计数器、时间继电器、气动元件、气缸、电磁铁、硅整流、光电接近开关、按钮开关、压力表是鑫信仪表经营部的主营产品。鑫信仪表经营部是一家经国家相关部门批准注册的企业。鑫信仪表经营部以雄厚的实力、合理的价格、优良的服务与多家企业建立了长期的合作关系。鑫信仪表经营部热诚欢迎各界前来参观、考察、洽谈业务。

一.用途

本仪表用于测量各种电机、电缆、变压器、电讯元器件、家用电器和其他电气设备的缘电阻。

二、规格及性能

1、规格

2、准确度：10级（相当于弧长的1级）。
3、使用条件：温度-25~+40℃相对湿度不大于80％。
4、摇柄额定转速：120r/min。
5、外磁场影响：当外界磁场度为0.4kA/m时，仪表允许改变量为等级指数的100％。
6、倾斜影响：当仪表自水平位置向任意一方向倾斜5°时，仪表允许改变量为等级指数的50％。
7、缘电阻：仪表所有线路与外科之间的缘电阻应不小于20M欧。
8、试验电压：仪表能耐受频率为50Hz的正弦波交流电压历时1min试验，试验电压有效

三、线路图

四、使用说明：

1、本仪表在使用时须远离磁场，水平放置。
2、在作缘测定时，可将被测物的两端分别连接在“接地”及“线路”两接线柱上，按额定转速转动摇柄，即可测得电阻数值。
3、在作通地测试时，将被测端接“线路”而以良好之地线接于“接地”柱上。
4、在进行电缆缆芯对缆壳的缘测定时除将被测两端分别接于“接地”与“线路”两接线柱外，再将电缆壳芯之间的内层缘物接“保护环”，以消除因表面漏电而引起的测量误差。

五、注意事项

1、缘电阻表在不使用时应放于固定的橱内，环境气温不宜太冷或太热，切忌放于污秽，潮湿的地面上，并避免置于含腐蚀作用的空气（如酸、碱等蒸汽）之中。
2、应尽量避免剧烈、长期的震动，使表头轴尖和宝石受损而影响刻度指示。
3、接线柱与被测物间连接之导线不能用绞线，应分开单独连接，不致因绞线缘不良而影响读数。
4、在进行测量前后对被测物一定要进行充分放电，以保障设备及人身安全。
5、在雷电或邻近带高压导体的设备时，禁止用缘电阻表进行测量，只有在设备不带电又不可能受其他电源感应而带电时才能进行。
6、转动摇手柄时由慢渐快，如发现指针指零时不许继续用力摇动，以防线圈损坏。
