ZOV-08 压敏电阻五参数测试仪，液晶显示，智能控制，计算机数据传输管理

北京高泰斯是一家集实验室策划建设、测试技术支持、实验室资质辅助、测试设备研发装配、仪器系统兼容与扩展等业务为主的高新技术型企业。是国内专业从事高电压测试技术及实验室构建全套一站式服务的公司。公司拥有国内几家以高电压技术著名高校的专业实力，并联合了南京信息工程大学（?原南京气象学院）雷电防护科学与技术系的专家对工程设计把关。
高泰斯致力于打造一个专业雷电防护测试实验室的技术平台，这个平台中汇集了全国许多知名设备生产商，高泰斯平台将为防雷企业和防雷中心以最优、最稳定、最兼容、最经济为目标进行策划、招标和构建，并且全程监督管理，提供实验室后期测试技术支持与系统兼容与升级。公司的主要设计工程师的数十篇技术论文在国内外核心期刊发表，并获得许多奖项，技术实力一流，在公司成立前已经为多家国内防雷企业和防雷中心进行设备能力评估、改造以及测试技术支持，并辅助其获得省级、国家级等资质。公司总经理孙涌为前北京雷电防护装置测试中心测试工程师，使用并深刻了解国内外各式设备的优缺点，引此为鉴取长补短。公司除了为企业提供专业的标准/非标准的高电压测试设备、EMC试验设备、提供测量方法咨询外，还会更有效地为客户提供长期的质量控制以及后期比对校准服务。
高泰斯实验室构建采用一站式设计、报价（招标）、建设、调试、备档服务，各工艺环节相最大程度兼容，做到不重复施工，不重复投资，实现性价比的最大化。
公司名称：高泰斯为GOOD TESTER的音译，其意在公司要做优质的测试设备、提供正确的测试方法、培训合格的测试者三点理念，使客户真正拥有专业的、全面的测试能力。

注意：本设备为液晶屏、单片机、一键测试设备，请不要与网上某些格的数码管、旋钮控制的土炮或山寨机相提并论，在使用可靠性、稳定性、准确性上不可比，所以请认真选择。

测量分析五参数为：

U1mA：压敏电压
Ileak：漏电流
а:非线性度系数

U0.1mA： 0.1压敏电压
K： 稳定区斜度

根据压敏电阻、SPD检测的需要，研制了ZOV—08压敏电阻直流参数测试仪。

该测试仪采用了的片上系统（SoC）技术，大地提高了仪表的集成度，增强了仪表的可靠性。仪表具有RS232通讯接口，可将压敏电阻检测数据即时传送给计算机，以利于测试数据的分析和处理。

一.仪表性能特点

1．采用工业级128*64点阵的液晶显示面板，操作界面为中文显示，方面用户使用；

2．可选择1400V或200V量程，在200V量程下，电压分辨率为0.1V；在1400V量程下，电压分辨率为1V；

3．电压测量精度高，用1M欧姆线性电阻校正，误差<0.5%；

4．测量速度快，总测量时间<500ms；

5．在单步测量界面下，可分别测量三参数，测量时间等于按键时间，并同步显示试品电流值及电压值，可用于校正仪表或手工检测元件。

10．仪表具有RS232接口，可与计算机通讯，也可连接微型打印机。

二.使用环境条件

1.温度:0～35℃

2.湿度:0～80%RH

3.电源:220V±5%、50～60HZ

4.功率:50VA

三.主要性能指标

1.压敏电压测量范围:10.0～1400V

2.恒流精度:1000μA±10；100.0μA±3.0

3.电压测量精度:≤±0.5%±1字

4.漏电流测量:在设定电压或U1mA*百分数下测量漏电流

5.恒压误差:≤±0.5%±1字

6.漏电流测量范围:0～100.0μA

7.漏电流测量误差:≤2μA

8.外形尺寸:300×120×300mm3

9.重量:2kg

四.仪表前后面板

仪表前面板由电源开关、液晶显示屏、薄膜按键等组成。，后面板有220V电源插座、测量电插口及RS232通讯接口等。

五.仪表键盘使用方法

仪表按键由“确认”、“返回”、“换页”、“测量”“︽”、“>>”等组成。键盘使用方法如下：

“确认”键，本画面所有参数输入或修改完成后，按此键，仪表将所有的有效输入数据存贮并取消光标。在输入完成后，若不按此键，则输入的数字虽然显示在屏幕上，但并不生效；

“返回”键，按此键返回画面1；

“换页”键，连续按此键，显示画面在画面1~画面4之间循环。

“︽”键，当光标闪烁时，按此键，待修改数字循环增加；

“>>”键，左移键，在画面2、画面3中，按此键，光标在待修改数字处移动，指出当前修改的位置。此键与递增键配合，可以修改参数。

“测量”键，在画面1中按此键，仪表自动测量，并将测量结果通过RS232发送出去；在手动测试画面中，根据选择的结果，测量U1mA或U0.1mA或漏电流，此时，测量时间等于按按键的时间，如果测量在U1mA百分比下的漏电流时，应先通过自动或单步测量U1mA。

六．仪表画面1介绍

开机后仪表显示画面1，如图1。

图1：开机画面

U1：1mA恒流下的电压值，单位：伏特；

U0.1：0.1mA恒流下的电压值，单位：伏特；

IL：设定电压下压敏电阻的电流值，单位：微安；

K：U1与U0.1的比值，即压敏电阻的压比值。

α:根据U1和U0.1值计算的压敏电阻非线性系数。

七．仪表画面2介绍

在画面1下，按换页键进入画面2，如图2。此画面可以选择量程，量程1有效测量范围在100V~1450V，量程2有效测量范围在10~210V。漏电流测量可以选择定电压测量或百分数测量，定电压指预定一个电压值，测量此电压下的漏电流；百分数指根据U1mA电压值，再乘以一个百分比作为测量漏电流时施加的电压值。此百分比值可以预置。

图2：画面2

八．仪表画面3介绍

图3：单步测量画面

在画面3，通过“>>”及“︽”可以设定漏电流测量的预定电压值或U1mA的百分比值。设定完毕，按“确认”键存贮，光标消失，设定立刻生效。

九．仪表画面4介绍（校正画面）

画面4为单步测量画面，待测量内容可以选择，选择后，按“确认”，设置生效，按“测量”键，在画面的下部显示电压及电流值，测量时间取决于按键时间。用U1mA百分比测漏电流时，须先测量U1mA。此画面可用于仪表的校正。

十．仪表画面5介绍

画面5为测量选择画面。1.手动；2.带电；选择“手动”方式时，电不带电，按面板“测量”键后，电带电，开始测量。选择“带电”方式后，电即带电（大量程时，电电压为1400V，小量程时，电电压为240V），当两电与压敏电阻引脚接触后仪表开始自动测量，测量完毕，蜂鸣器响一声，此时仪表停止测量1秒钟，在此期间应使电与压敏电阻脱离，如果未脱离，则仪表又开始测量。

警告：“带电”测量时，电持续带有高压，操作人员应戴缘手套，并严禁触摸电以防触电！

十一.仪表接口

仪表具有标准RS232接口，协议为：BAUD：9600，数据位：8位，停止位：1位，无奇偶校验位。在画面1，按“测量”键，测量结果自动发送，数据格式为ASC码，数据内容举例如下：

U1:0690.0V,U01:0671.0V,IL:000.3uA,K:1.028,a:082#

十二.仪表校正方法

本仪器为测量仪表，需定期进行校正。在仪表电路板上，共有6只蓝色多圈电位器，分别标注为VR1、VR2、VR3、VR4、VR5和VR6，校正方法如下：

两测量电夹一只已知阻值的电阻（1500V量程，阻值可选500k~1000k欧姆；200V量程，阻值可选100~200k欧姆）并串联一只微安表，选择1500V量程，按“换页”键，进入单步调试画面，选择U1mA测量，按住“测量”键，调节VR4电位器,使电流表测量值为1000uA，调节VR2，使电压值等于被测电阻阻值（单位：kΩ）；选择U0.1mA测量，按住“测量”键，调节电位器VR3，使电流表测量值等于100uA。

更换一只阻值≤200Ω的电阻，选择200V量程，进入单步测量画面，选择U1mA测量，按住“测量”键，调节电位器VR5，使仪表测量的电压值等于被测电阻阻值（单位：kΩ）。

在单步测量画面中，选择漏电流测量，按“测量”键，可检查漏电流测量时施加的电压是否符合要求，若偏差较大，请与厂家联系。

电位器VR1用于调节液晶显示器的对比度，电位器VR6用于厂家调试，用户请勿调节。

十三．仪表操作注意事项

1.如果供电不稳定，宜用交流稳压电源供电，这样能保证测量数据稳定，仪器不易损坏。

2.测量前使仪器预热3～5分钟。

3.本仪表可开路、短路测量，但应使电接触良好。测量时，若电之间或电对机壳间放电，可能造成仪表死机或显示器花屏，此时可关机恢复，但应尽量避免此种情况。

4．选择1500V量程，当被测试品1mA电压值大于1500V，测量结果不正确，开路时，仪表显示zui大输出电压值；选择200V量程，当被测试品1mA电压值大于210V，测量结果不正确，开路时，仪表显示U1=221V，测量前，应选择合适的量程。

5．测量时，仪表电上有高压存在，应注意安全，不得触摸，避免触电。

十四.仪表维护

1.长途运输次使用时，应打开机箱，检查以下内容：

⑴变压器有无松动现象；

⑵印制板周边连接座螺丝是否松动；

⑶印制板与显示器及按键的连线排是否插紧；

⑷仪表内有无连接电线脱落。

经检查正常后，可通电开机。

2．若开机后电源指示灯不亮，应检查电源是否接通,保险丝是否熔断；若电源指示灯亮，液晶不亮，应检查液晶供电是否正常；若液晶亮，无文字显示，应检查液晶与电路板插线是否连接正确，接触良好，否则,应与厂家联系。

3．仪表应定期用电阻校正，以保证测量精度。

4．当室温超过35℃时，应在空调房间内使用，以保证仪表测量精度及安全。

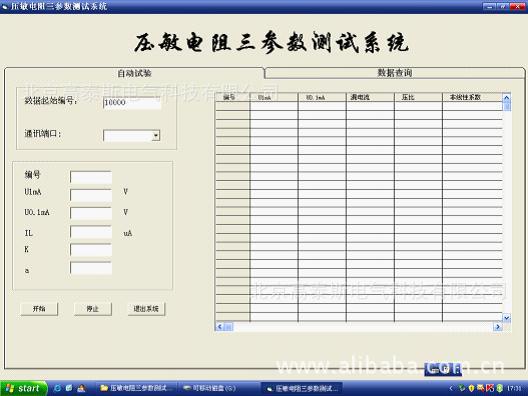

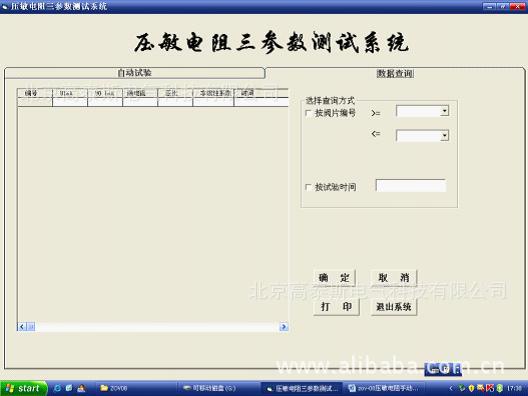

十五.计算机界面
