ST 气体继电器测试仪

1.使仪器在确保检测精度前提下，采用了小型化的设计，控制部分外壳采用铝合金箱，更适用于野外现场检测。
2.本检测系统使用的微控制技术，使气体继电器集成一体化。

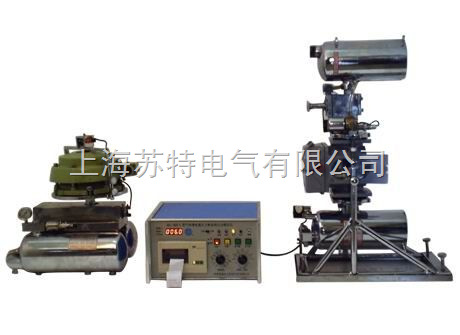

STRLC—8YQ瓦斯继电器校验仪是一种电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。该检测仪采用了的微控制技术，通过检测压力传感器，模拟变压器内部故障时，瞬时爆破脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值。
油枕油室中有气体，大型变压器通常装有胶囊隔膜式油枕，胶囊将油枕分为气室和油室两部分。若油室中有气体，当运行时候油面升高就会产生假油面，严重时会从呼吸器油或防爆膜破裂。此时变压器邮箱内的压力经呼吸器法兰突然释放，在气体继电器管路产生油流，同时套管升高座等死区的气体被压缩而累积的能量也突然释放，使油流的速度加快，导致瓦斯保护动作。例如某电厂2号主变压器就是因油枕室中有气体受热时对油室产生附加压力所致。
净油器的气体进入变压器。在检修后安装净油器时，由于排气不彻底，净油器口胶垫密封不好的原因，使空气进入变压器导致轻瓦斯保护动作。
另外，停用净油器时也可能引起轻瓦斯保护动作。例如，某110KV、31.5MVAd主变压器，因其净油面惨漏而停用时，由于净油器上下蝶阀没有关死，变压器本体的油忍可以渗到净油器中，迫使净油器中的空间进入本体，集在气体继电器中造成主变压器发生轻瓦斯保护动作。

1.流速范围：0.5－1.6m/s
2. 压力传感器精度：0.5％
3. 容积整定范围：250－300ml
4. 容积计量精度：0.5级
5. 压力范围：0－150Kpa
6. 精度;1.5%
7. 电源：AC220V±10％ 50HZ±2％
8. 执行标准：DL/T540－94 QJ－25、50、80型气体继电器检验规格
