PY7005 PY-JDX接地引下线导通测试仪/接地导通

一、仪器的用途及特点

PY7005系列接地引下线导通测试仪，是我厂按新规程要求设计开发出新一代智能电阻测试仪产品，能迅速准确地测量两根接地引下线的腐蚀程度，以便及早发现并消除事故隐患。该仪器采用单片机控制，自动化程度高，可实现测试过程智能化，具有根据被测试品的阻值大小自动切换测试电流的功能，操作简单方便，精度高，测试速度快，数据准确，复测性好，读数直观，大大减轻了现场工作人员的劳动强度。

二、主要技术指标及使用条件

1、输出电流：10A

2、测量范围：1mΩ~4Ω

3、分辨率：1цΩ

4、测试精度：0.2级

5、工作温度：-10℃～50℃

6、工作湿度：0～80%

7、工作电源：AC220V±10% 50HZ±1HZ

8、仪器重量：4Kg

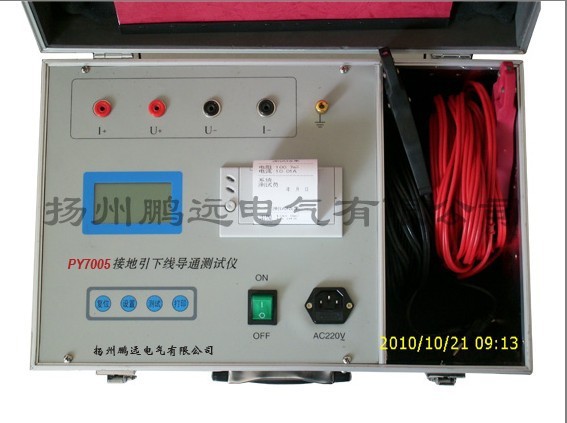

三、面板及各键功能介绍（如图一）

●+I -I接线柱：输出电流端子

●+U -U接线柱：电压采样端子

●AC220V：电源插座及开关

●┻：仪器接地端子

●液晶屏：显示数据和操作提示

●打印机：打印测试结果

●按键：主要功能详见（使用方法）

四、使用方法

4.1、接通仪器的电源线，将随机配备的专用测试线取出并接好，其中红、黑两把测试钳，分别插到面板插空中，（注意红、黑的颜色对应），并接好地线。

4.2、确认无误后，接通电源开关，显示：

按“测试”键，,仪器自动测试，并显示结果：

4.3、按“打印”键，仪器打印测试结果。

4.4、若重新测试，请按“复位”键，重新测试。

五、常见故障及原因

常见故障	故障原因
开机无显示	保险管损坏②电源插头接触不良 ③仪器内部插件松动
开机后非法显示	①计算机板故障②液晶接插件松动
开机后烧保险	①内部电源故障②输入仪器电压过高
电流无回路	①测试钳松动②被测品超量程

七、随机附件：

1、保险丝2个

2、220V电源线一根

3、测量线一对

4、说明书一份

5、包装箱一个

产品展示：

介绍感性负载直流电阻测试仪PY3008(10A) 具有精度高，数据稳定，重复性好、抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻现场测试的新一代产品感性负载直流电阻测试仪PY3008(10A)的详细介绍

感性负载直流电阻测试仪PY3008(10A)
简单介绍
PY3008多功能感性负载直流电阻测试仪，以高速微控制器为核心，采用高速A/D转换器及程控电流源技术，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，数据稳定，重复性好、抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻现场测试的新一代产品

感性负载直流电阻测试仪的详细介绍

一、概述
PY3008多功能感性负载直流电阻测试仪，以高速微控制器为核心，采用高速A/D转换器及程控电流源技术，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，数据稳定，重复性好、抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻现场测试的新一代产品。
二、主要功能及特点
1、采用16位A/D转换器，测量数据稳定，重复性好。
2、自动程控电流源可自动探测测量电流，或手动切换所需电流量进行测试。
3、可自动打印测试结果。
4、全部汉字液晶显示，清晰度高，操作简便。
三、主要技术指标
1、电阻测量范围1mΩ～100Ω，分辨度1μΩ；
2、电阻、电压、电流测量准确度：0.2%±2个字；
3、电流源输出范围：0.1A～10A；可任意设定。
4、电流源zui大输出功率100W；
5、工作电流：AC，220V±10%；
6、工作环境：环境温度：－10～40℃；湿 度：≤85%(无凝露)；海拔不大于1500m，在无有害粉尘、气体的环境下使用。
7、体积：340×220×130 mm；
8、重量：6kg。
四、操作方法：
本机设有"复位"、"打印 "、"移动"、"放电"、"确定"五个按键。
1、电阻测量：
仪器开机或按复位键后，进入初始状态(1)。按"移动"键可使"↑"光标指针箭头来回移动选 择所需功能，使"↑"键指向"Ω"，按"确定" 键进入自动测量电阻状态(2)，显示电阻值(3)。按一次"打印"键则打印测量结果。测试完成后,请按"放电"键，仪器便自动进行放电(4)。
五、接线方法
电流回路请用测试线中的粗线进行联接，电压回路请用测试线中的细线进行联接。（本仪器配采用4×8m的测试线一套）
1、单个电阻的测量接线如下图所示，RX为被测电阻。
2、当测量电阻大于"2Ω"时，可选择定电流进行测试，按"移动"键将指示箭头"↑"右移，选择"A"，按确认键后，按"打印"键增加，按"移动" 键减少。可用此公式I=10/Ω 粗估电流，选择合适电流后，以提高测量精度，按确认键显示回路电流，再按确认键后进行测试。显示电阻值后，可进行打印，和放电操作。

六、注意事项
1、使用仪器时，请勿堵实排风扇窗口，以利于散热。
2、测量过程中若出现异常情况，请检查接线是否正确，按复位键或关机。若无法恢复正常请和本厂联系，不得自行拆卸。
七、售后服务
本产品自出售之日起一年内，若出现质量问题予保修，终身维护。
