型号:DF133-GD-SB GD系列/S-B系列辐射热流传感器

GD系列/S-B系列辐射热流传感器
GD系列/S-B系列辐射热流传感器
GD系列/S-B系列辐射热流传感器 型号:DF133-GD-SB

库号：M198537

GD系列/S-B系列辐射热流传感器是很成熟的辐射热流测试传感器，可用于工业
锅炉，航空航天，汽车工业等等应用。
产品特点
 线性输出
 、坚实、
 非水冷型、水冷型
 测量热流
 测量辐射热流（选配附件）
应用领域
包括但不限于：
 建筑节能
 生物医疗领域
 气象与地热
 空调与制冷
 航天航空领域
 实验室物性测量
 火灾及其防火设备试验
 热传递过程控制
 材料的保温性能测试
 建筑物围护结构性能测试
 节能监察
操作简介
GD系列/S-B系列辐射热流传感器提供两种安装方式：螺纹安装，法兰安装。 用户可根
据所选购的传感器，设计安装结构。对于环境温度过300℃的应用，用户需连接水冷。
当传感器接收到热辐射时，传感器会产生一个电压信号，使用这个电压信号÷传感器校
准过的灵敏度系数，即可得到实际的热流密度。每个传感器在出厂前都经过标定，且给出准
确的灵敏度系数。
主要规格
型号 GD系列/S-B系列
安装结构 法兰安装、螺纹安装

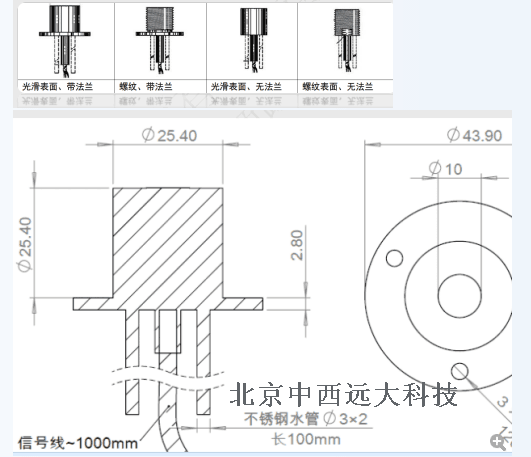

感应面积 φ10mm（传感器的详细图纸，请联系厂家索取）
量程 25、50、100、200、500、1000、2000、5000、10000、20000kW/m2可选
耐温* 过300°C的工作环境需要加水冷
灵敏度（Ks） 满量程大约10mV
度 ±3%
响应时间 100ms（与量程有关）
导线 1米长专用电缆（可在订购时长度）
内置T型热电偶 否
光谱响应 波长（可加装窗口附件屏蔽对流）
备注*：传感器本体耐温300℃，在通水冷的情况下，传感器高可在1600℃的环境温度下使用。
特殊说明：因为每种测试环境不尽相同，对于传感器的高工作温度并不，可以的是，在
确保传感器本体不过300℃的情况下，传感器不会损坏。
