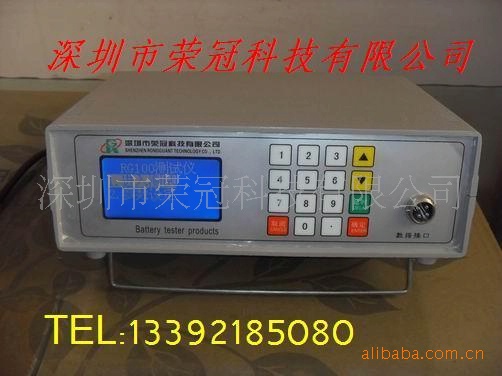

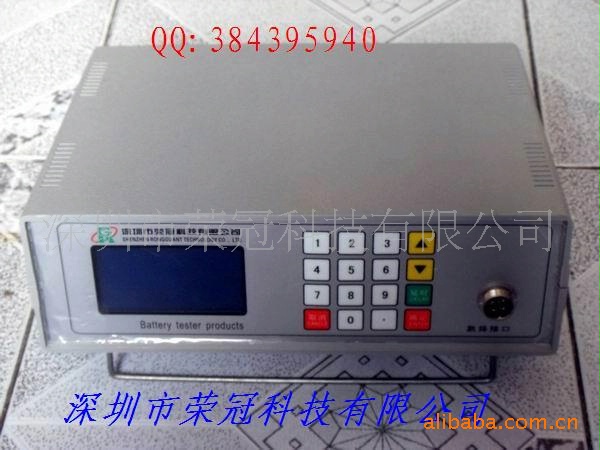

RG100 RG100电池内阻仪

深圳市荣冠科技有限公司是一家专业从事充电电池设备研发制造的有限责任公司，公司拥有高级的软硬件开发工程师和专业的机械模具制造工程师。公司主要产品有：电池综合测试仪（1-4串）可连接电脑、锂电保护板测试仪、智能内阻测试仪、超声波塑焊机、微电脑直流逆变点焊机、系列微电脑数字精密点焊机、手提式点焊机等电池生产一系列产品。荣冠科技电子部专业生产各种万能充电器。
产品广泛应用于锂电芯、镍氢电芯、手机电池、MP3电池、数码相机电池、笔记本电脑电池、扣式可充电池、工业玩具电池，以及各种电池生产厂家的出货检验、电子设备厂来料检查、也可应用于实验室作为开发研究产品的标准电池测试设备等领域电池的生产组装和测试。
“质量第一，真诚的服务，客户的满意”是我们的宗旨。

内阻测试仪简介

一、概述

RG100智能内阻测试仪是用于测量电池内部阻抗和电池酸化薄膜破损程度的仪器，以下简称仪器。它是对被测对象施加1KHz交流信号，通过测量其交流压降而获得其内阻。（它不同于多用表测量电阻的原理，它所测量的值是毫欧级，而多用表测量的值是欧姆级；且多用表只能测无电源对象的阻值，而内阻仪不仅可测无电源对象的阻值，也可测有电源对象的阻值，所以两者不得等同）利用内阻阻值的大小来判断电池的劣化状态，（一般来说）其阻值越小电池的性能越好。因此，采用内阻进行测量电池的方法却是速度快且可靠性高的一种好方法。它的zui大优点是能够设定测试参数的范围，实测结果不在设置范围之内，微电脑系统可以自动报警。杜人为误判误读的错误，保证产品质量。这也是与普通内阻仪的区别所在。

二、适用范围

1、移动使用的镍镉、金属氢化物镍电池（组）、锂电池；

2、铅酸蓄电池和免维护蓄电池；

3、也可适用各类电池研究试验的科研单位及生产厂家。

三、产品特点：

1、智能报警系统：与普通内阻测试仪相比，此种测试仪带有智能报警系统，电池的电压、内阻范围可进行设置，测量结果超过设置的范围，微电脑系统可自动报警。

2、程序智能：此仪器内部带微电脑系统，单片机控制，采用智能化程序。

3、操作简便：配送快速测试架，安装铜条，方便操作。

4、测试速度快：能在瞬间显示测试结果。

开机后显示可供选择的二项菜单，通过“▲”“▼”键选择需要进行的测试项目，按“确定”键进入测试功能。

RG100测试仪

1.进入测试

2.参数设置

1、进入测试

选择“进入测试”，按确定键盘，此时即可测试，待机画面如下：

电压：00.00 （V）

内阻：00.00 （mΩ）

把测试表笔分别接到待测电池（电芯）上（红表笔接电池正，黑表笔接电池负），此时屏幕上即可显示出电压和内阻数值。

2、参数设置

选择“参数设置”，按确定键盘，此时空屏幕，要输入密码（7，8，9），方可进入，密码输入完毕后，待机画面如下：

1.电压区域

2.电池电压

3.电池内阻

*电压区域：指电压有两个档位，一个是0-5V（电压测试范围为5V以内，精度为1mV），一个是0-10V（电压测试范围为10V以内，精度为10mV），根据您所测范围确定档位。

*电池电压：用来设置测试电池电压的上限数值和下限数值，如果电压档位选择的是0-5V，则可设置的精度为1mV，如果电压档位选择的是0-10V，则可设置的精度为10mV。

*电池内阻：用来设置测试电池内阻的上限数值和下限数值，可设置的精度都为0.01mΩ。

四、综合指标

a)输入电源：AC 220V 50Hz

b)温 度：0℃-50℃

c)外形尺寸：200×250×80（mm）

d)重 量：1.5kg

e)显 示 器：液晶显示

五、测量范围及精度

表1 .技术参数仪器功能

六、一般维护

本节提供基本的维护信息，除非您是有经验的维修人员，有相关的校准、性能测试以及维修信息，否则不要尝试去维修本仪器。

a)定期用湿布以及温和的清洁剂清理仪器的外壳。不要用研磨剂或溶剂。

b)测试针上的赃物或湿气会影响读数，要及时清理。

c)为了免受到电击或仪器被损，更换保险丝以前，必须先关闭电源（拔下电源插头）。

d)更换测试针时，必须先关闭测试仪电源，且测试针正负不得接反。

七、 保修注意事项：

1、公司的设备自出厂之日起保修一年，期间正常使用发生故障由我公司负责维修。

2、凡由人为的操作不当或故意损坏，我方概不负责，若需服务，均属有偿服务。

3、使用超过一年的设备（或其他公司设备），若发生故障需我方维修的，须收取一切费用；并对更换的零件保修三个月。

1、测试架、测试笔属易损件，测试笔使用寿命与操作方法有关，测试架应轻拿轻放，掉地易摔坏。测试架、测试笔损坏不属机器故障，更换测试架、测试笔费由用户承担。

2、用户必须保证机器编号标签完整，不得涂改或撕毁，否则不予维修。

3、属下列情况，不属于保修范围：

a)不能出示保修证及票据。

b)保修证及票据涂改，与出厂编号不符。

c)由于使用不当，操作失误，自行改装而引起的损坏。

d)配用非本公司制造的配件而造成的损坏。

e)因意外因素而造成的损坏。

f)已逾保证期限。

g)未按合同约定日期付清货款者。
