型号:GT99-ACL800 重锤/数显表面电阻测试仪

重锤/数显表面电阻测试仪
重锤/数显表面电阻测试仪
重锤/数显表面电阻测试仪 型号:GT99-ACL800

库号：M30527

类型便携式静电测试仪ACL-800
可测量阻抗、湿度和温度。
测量表面阻抗103-1012 欧姆/m2，测量电阻103-1012 欧姆
·相对湿度：10％-90％RH
·温度：0℃-37.8℃
·－量程范围内

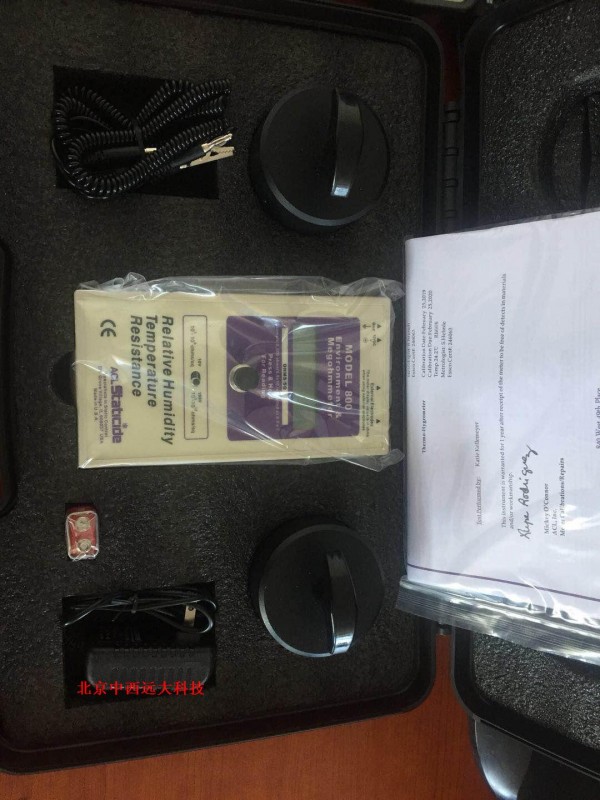

·包含电：--2 个5 磅重，2.5 英寸RTT、RTG 盘形电
-2 个3 英寸平行表面阻抗测试电
·液晶数码显示
·可充电电池
·可测量桌垫、地板涂料层、漆面、腕带、工作服、鞋(鞋套)、袋子和容器
ACL-800 型兆欧表是依据EOS/ESD，CECC、ASTM 和UL 测试规程设计的，用于测量所
有导电型、抗静电型及静电泄放型表面的阻抗或电阻。使用容易，高品质，高度，该仪
表还可测量影响电性能的相对湿度和温度。
特点：
·测量阻抗、温度和湿度，符合ESD 标准，S4.1,S7.1 和S11.11
·103-1012 欧姆/□量程，可测试各种材料的电性能。
·10 伏/100 伏测量标度，适合于标准规定的工作台面和地面。
·塑料仪表保护箱，防止仪表受损
·重量轻，只有150Z(425g)，携带方便
·液晶数码显示，容易使用，读数方便
·自动断电功能，延长电池使用寿命
·自动回零，度
·平行电，5 磅重探头及内置阻抗探头，均符合ASTM，EOS 和CECC 标准
·一年质量保修期
·美国制造，信心、质量、服务的
·NIST 追踪，0
·可替换探头，延长使用寿命
·9V 直流电或镍镉充电电池或交流变压器，在美国及海外均通用。
ACL-800 兆欧表操作手册
测量前，先确保待测表面干净无污染。
一、表面阻抗：(Surface Resistivity)
1、平行探头阻抗测量法(Parallel Probe Resistivity Method)
平行探头阻抗测量法是符合EOS/ESD－S11.11－1993 标准的测量方法，这是一种快速的
测量平面均匀材料电阻值的方法。这种方法也适合于多层材料的测量，但是在阻抗值报告中
必须注明测量时的温度和湿度条件。
A、将表放在待测量的物体表面。
B、将开关调到所需的电压位置(10 伏或100 伏)
C、以大约5 磅的压力持续按下测量按钮，此时LCD 屏会显示出测量的表面阻抗，温度和
相对湿度值，整个测量过程大约为十五秒种。
•表面阻抗单位为欧姆/□
•温度单位为摄式
•相对湿度单位为百分比
在每次测量中，按下测量按钮后，ACL-800 表将连续显示修整测量值，松开按钮后约四十
五秒内，显示的是后一个测量值。
2、同心环探头阻抗测量法（Concentric Ring Probe Resistivity method）（同心环探头为选
购件）
将连线插头插入表的两个3.5 毫米插孔，并将香蕉插头与同心环探头(选购件)相联。将探头
放在待测试物体表面后，按下按钮约15 秒钟后，在液晶显示屏上将显示出正确的温度和相
对湿度，正确的表面阻抗值为液晶显示屏上的读数乘以10，单位为欧姆/□。
例如：晶屏上显示为3.5×104 欧姆/□；实际阻抗值为3.5×105 欧姆/□。
二、表面电阻测量（点对点）(Surface Resistance Measurement（RTT）)
这个测量方法是符合EOS/ESD-S4.1 测量要求来测量于接地的两点之间的电阻，用这
个测量方法得出的测量结果与被测物体的处理、两个5 磅探头之间的距离等因素有关，因
此，应选择正确的测量规程，每次在同样要求的测量条件下进行测试。
A、将连线插头插入表的两个3.5 毫米插孔，并将香蕉插头与两个5 磅重探头相联。
B、按照测量规程将两个探头放置在待测物体表面。
C、选择所需的电压值(10 伏或100 伏)
D、按下开关直到显示出所选的电压值(10 伏或100 伏)，继续按着开关直至所测电阻（单位
为欧姆），相对湿度和温度显示在液晶显示屏上。
三、表面对地电阻测量（RTG）(Surface-To-Ground Resistance Measurement (RTG))
这个测量方法是用于测量物体表面一点与表面上另一接地点之间的表面电阻，测量方法符合
EOS/ESD S4.1 测量标准。
A、将两条连线的一端分别插入表的两个3.5 毫米插孔，然后将其中一条接夹，另外一
条与一个5 磅重盘形探头相联。
B、将夹子接到所知的接地点上，按照测量要求将盘形探头放在待测物体表面上。
C、按下测量按钮直至电阻（单位为欧姆）、相对湿度、温度值显示在显示屏上，测量结果
符合EIA，EOS/ESD，ANSI，IEC-93,CECC,ASTM 测量标准，对于高阻抗材料的测量时
为测得测量结果，需注意不要使两引线交叠，不要用手接触探头，引线和被测物
