目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻，高压断路器的接触电阻，而这类电桥测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减小的缺陷。在测量高压开关导电回路接触电阻时，由于受到油膜和动静触头间氧化层的影响，测量值偏大若干倍，掩盖了真实的接触电阻值。例如：93年2月8日，河北邯郸电业局，在200KV变电站测试200KV开关接触电阻时，先使用了QJ44型双臂电桥测量，其中相接触电阻为1370μΩ，而标准为不大于800μΩ用电容器对其充放电，数值忽大忽小，无法判断，经使用100A直流电阻测试仪，数据为450μΩ。用该仪器测量时，由于大电流将触头间的油膜及氧化层烧掉而反映出真实的结果。因此，电力部标准SB301—88《交流500KV电气设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器，隔离开关接触电阻的测量电流作出不小于直流100A的规定，以保证准确度。

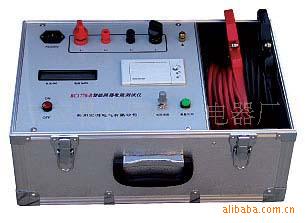

XY1770A回路电阻测试仪是采用数字电路技术和开关电路技术制作，它是用于开关控制设备的接触电阻，回路电阻测量的专用设备，其测试电流采用标准GB763推荐的100A直流，可在100A电流的情况下直接测得回路电阻或接触电阻，并用数字显示，该仪器测量准确、性能稳定、适合电力，供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

一、技术性能

1、测量范围：1—1999μΩ 分辨率：1μΩ

2、测量电流：直流100A

3、测量精度：1.0级 、0.5级

4、显示方式：液晶数字显示

5、工作方式：连续

6、电 源：AC220V

7、体 积：（长 × 宽× 高mm）450 ×320×220

8、重 量：5Kg

二、工作原理

采用交一直一交逆变技术，采用脉宽调制方法，自动调节电流也可手动调节并使之达到恒流100A。

三、外形结构

1—电流显示（A） 2—电阻显示（μΩ） 3—电源开关

4—测量开关 5—电流微调 6—电源插座（含保险丝）

7—电流输出（100A）8—接地端 9—测量输入

四、操作程序

1、按图所示四端子接法接线。

2、检查确认无误后，接通电源开关，测量线夹一定要放在电流钳内侧，否则测量结果不真实，电流表，电压表显示为“000”可在末位允许一位数跳动。

3、按测量开关（或手动调节旋钮），后使电流从0自动升到100A并保持稳定，（若电流值偏差，可适当调整至100A），此时电阻表显示值即为所测电阻值，（若显示I，即表示所测回路电阻值超量程）。如果测量电流不是100A，例如为I，电阻表读数显示为U0 ，则实际电阻值为R=100U0 / I0（μΩ）。

4、如果按正确接线方法使用，而测量电流达不到100A，或者为零，则应检查所使用大电流线是否截面过小，或者所接回路是否接通。

5、测量结果后，断开电源开关。

五、随机附件

1、保险丝二个

2、220V电源线一根

3、测试线一对

4、说明书一份

说明：根据用户需要，配置8米100A电流线一对，线夹一对，费用另计。用户自配大电流线时，其截面积必须大于25mm2 ，长度限制在8m以内。

高压断路器导电回路电阻有关知识

1、什么叫接触电阻？

—接触电阻是静触头与动触头相互接触时所出现的附加电阻。

2、断路器接触电阻有哪几部分组成？

—由动、静触头接触部分的收缩电阻和表面电阻两部分组成。

3、断路器接触电阻不合格的原因？

—开断较大短路电流时触头烧坏。

—因机构调整不佳固定不牢，致使行程变化，当超行程严重不合格时，引起接触压力或接触面积的变化。

—断路器调试安装完后，长期未投入运行，使动，静触头表面氧化，接触表面电阻增大。

—长期运行使弹簧变形，使接触压力下降。

—机械部分长期操作后引起的机械磨损。

—对少油断路器，还可能因缘油酸值不合格呈酸性反应，浸蚀触头表面。或油中漂浮杂质，动、静触头之间因开断短路电流后。残留的微粒碳质，金属粉末，使接触电阻增大。

4、影响接触电阻的因素？

—材料的性质：电阻率、硬度、化学性质、金属化合物的机械强度与电阻率。

—接触形式：点接触、线接触、面接触。

—接触面的状况：当接触面形成氧化膜时（银例外）氧化膜比金属本身的电阻要大得多。

—接触压力。

—接触表面的粗糙度。
