型号:SL58-SL-401 数电模电实验箱

数电模电实验箱/SL-401模拟电路实验/SL-402 数字技术实训箱 型号:SL58-SL-401库号：M280638

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

数电模电实验箱
数电模电实验箱
数电模电实验箱

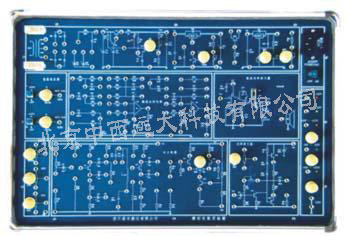

SL-401模拟电路实验箱
一、概述
SL-401模拟电路实验箱采用单元电路方式设计，每个单元电路以基本电路为主，再连接不同的元件为该电路参数或通过不同的单元电路组合，完成不同的实验要求。该实验箱的实验板采用独特工艺，正面贴膜，印有原理图及符号，反面焊有相应元器件，需要测量及观察的部分装有锁紧式接插件，使用直观、，维修方便、简捷。
二、主要技术参数
电源：输入：AC 220V±10%，50HZ
输出：DC：±5V～±12V可调， I≥0.2A
DC：＋5V～＋27V可调，I≥0.2A
DC：±12V，I≥0.2A
以上各路输出均有过流保护，自动恢复功能
AC V:7.5V×2；I≥0.1
直流信号源：双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。
分立元件电路：整流、滤波和稳压电路；单级放大电路；两级阻容耦合放大电路；负反馈放大电路；射跟随器；差动放大电路；互补对称功放电路；电位器组；电阻、电容和二管若干。
集成模拟电路： 两个的运算放大器(741)；集成功放(LM386)
三、实验项目
1.单级放大电路
2.两级放大电路
3.负反馈放大电路
4.射跟随器
5.差动放大电路
6.比例求和运算电路
7.积分与微分电路
8.波形发生电路
9.有源滤波器
10.电压比较器
11.IC电路RC正弦波振荡器
12.集成功率放大器
13.整流滤波与并联稳压电路
14.串联稳压电路
15.集成稳压器
16.RC正弦波振荡器
17.LC振荡器及选频放大器
18.电流/电压转换电路
19.电压/频率转换电路
20.互补对称功率放大器
21.波形变换电路

SL-402 数字技术实训箱
SL-600数字技术实训箱是专为完成逻辑电路、脉冲电路、数字电子技术等课程的各种基本实验和应用实验而设计的，同时也适用于相关电子课程的设计、产品开发及科研。
［主要技术参数］
1、直流稳压电源：+5V/2A，±12V/1A多组输出，方便实验连接。其中5V设有短路报警一路。
2、脉冲：四组单次脉冲输出；一组1HZ、10HZ、100HZ、1KHZ、10KHZ、50KHZ、100KHZ、500KHZ、1MHZ共九路固定脉冲输出；一组0.5HZ～550KHZ频率可调输出。
3、频率计：测量范围为10MHZ，六位数码显示。选配
4、逻辑笔：逻辑测试笔输出一组，可测试高电平、低电平、高阻态三种状态。
5、其他：六位带译码器电路的数码管、两位单独数码管（共阴共阳用户可自选）、一组电子音响、16位四色逻辑电平指示器、16位逻辑电平输出器（带有电平指示）、2位拨码开关输出、多个电位器、圆针插座8脚2只、圆针插座14脚6只、圆针插座16脚6只、圆针插座20脚4只、活动插座40脚1只、不锈镀银插孔多个。
［实验项目］
1、单元电路设计实验
1）常用门电路设计
2）编码器/译码器设计
3）触发器及时序电路设计
4）同步/异步计数器设计
5）键盘扫描实验
6）加法器实验
2、综合设计
1）SSI组合电路的设计与冒险竟争观察
2）MSI组合电路的设计
3）可读写寄存器的设计
3、研究创新实验
1）数字频率计
2）数字电路钟设计
3）十字路口交通灯自动控制器的设计
4）出租车计费器的设计
5）数字滤波器设计
6）DAC、ADC模型设计
7）数字模拟综合系统设计
