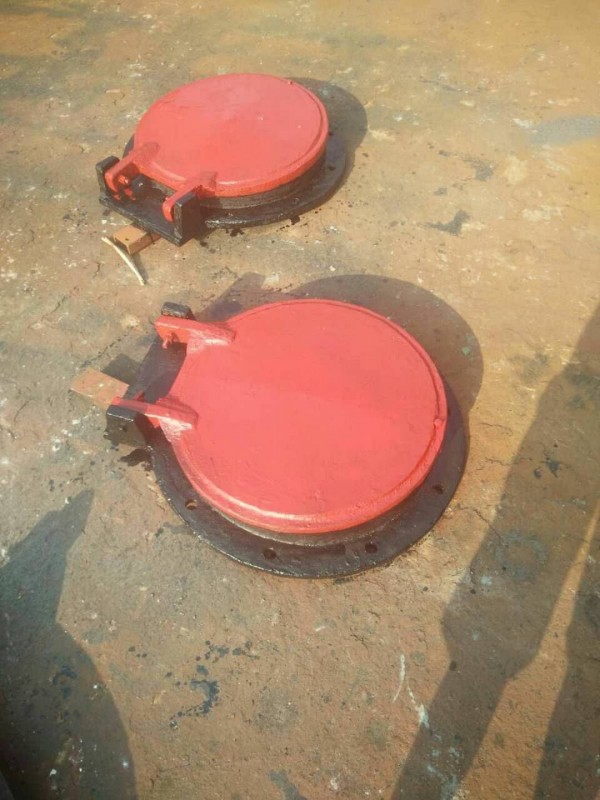

广东铸铁拍门价格

1. 工作原理

闸门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动闸门门体上下运行，达到截断或疏通水流作用。

2. 技术参数

圆闸门的公称直径DN，矩形闸门的宽×高（A×B），闸门中心至启闭机底座的高度H，承压方向（正向、反向、双向），安装形式（法兰式、靠壁式、附壁式），启动方式（手动、电动）。

闸门的渗漏量：当正向承压应≤0.5L/min.m

当反向承压应≤0.7L/min.m

3. 构造

铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。

1）门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工，以便镶青铜密封面。

2）门体为整体铸造的方形或圆形平板，并在迎水面自带“＃”字形的加强筋，加强筋的数量视闸门规格大小而定，门体平面精加工并带有镶铜条，以便镶青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定。

3）导轨用铸铁制作，导轨面加工，并在平面上镶青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。

4）锲紧装置：为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。为达到双向止水效果，在闸门上下增设楔紧装置。

5）密封面采用铜条或铜圈分别镶入门框和门体的槽内，密封面应保证门框和门体之间的密切配合。

6）★丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。

除符合有关标准和规定外，还应符合以下要求：

（1） 设备无故障运行时间不少于5年。

（2） 整机使用寿命在25年以上。

7. 防腐

除符合有关标准和规定外，还应符合以下要求：

（1） 除锈达到Sa2.5级标准。

（2） 涂富锌底漆、云母氧化铁中间漆，C04-42醇酸面漆，漆膜厚度≥250μm.

（3） 包装前对机加工面接GB4879标准要求做好防腐处理。

（4） 运输、安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。
