普华 ZKC127型矿用司控道岔装置

ZKC127型矿用司控道岔装置采用数字编解码及微控制识别等技术设计而成主要由*、接收器、微控制器系统（即单片机）、伺服机构、到位传感器和显示器等六大部分组成其中微控制器是控制核心。数字编码发射机可发出9种不同编码信号分别代表相邻的9个需要控制的道岔。

济宁市普华和顺机械有限公司坐落于济宁市任城经济开发区,创建于2005年,是一家集科研、开发、生产制造、销售和服务为一体的综合型企业。多年来密切保持与大专院校及科研机构的技术合作，实施品牌战略，走出了科技创品牌、质量铸品牌、服务扬品牌"的品牌之路，实现了 "德、技双馨"品牌发展模式。 凭借优良的人力资源，规范化、标准化、程序化管理^通过了IS09001:2000国际质量体系认证，全面实行ERP信息化管理，享有自主知iR产权体系，在此基础上，开发生产了黄泥（粉煤灰）防灭火灌浆系统、束管监测系统、提升机数字化直流电气控制系统、矿井安全网络信息监控系统、矿井机监控系统、恒压供水控制系统等，产品规格齐全，质量可靠，性能稳定、操作简便,并可根据客户要求，设计改造现有落后设施，我公司的污水处理厂自动化改造、TKD交流提升机控制系统数字化电气改造、矿用水泵变频能控制驱动改造、矿用风机变频高效控制驱动改造等技术已在矿山领域得到了大量的推广与应用。在不断创新的基础上，基础材料方面，我公司同样也投入了大量科研力量，水泥轨枕，矿用除尘风机，PE-ZKW矿用束管，马丽散，矿用加固材料、矿用填充材料、矿用堵水材料等系列优质产品，连年销量领先，畅销于山西、陕西、内蒙古等全国各地的煤矿、冶金、化工、建筑等行业，创造了良好的社会效益。 公司始终遵循" 用户至上， 质量一" 的原则， 秉承" 专心、专业、精益求精" 的经营理念, 坚持"追求卓越，创造辉煌"的企业精神，为客户提供品质卓越的产品及完善的售后服务,赢得了广大客户的一致赞誉，营销网络现已遍布全国各大矿山、建材、电厂等领域，深受用户的信赖和好评。

司控道岔装置型号   气动司控道岔装置   电动司控道岔装置

ZKC127型矿用司控道岔装置    矿用司控道岔传感器

装置组成

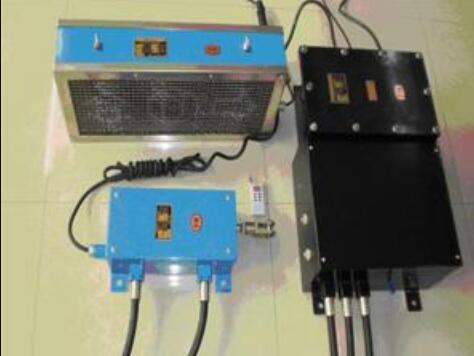

装置由控制器、电动转辙机、发射机、显示器等部分组成。

ZKC127型矿用司控道岔装置的特点

（1）控制器采用抗干扰能力强的单片机进行信号采集识别判断无线遥控能在远距离对道岔进行准确遥控确保机车的安全行驶；（2）采用数字编码技术系统抗干扰能力强；

（3）显示器直观地指示出道岔目前位置司机可根据机车目标方向在远方遥控改变道岔开启位置；

（4）显示器亮度高字型大方美观显示道岔方位准确、清晰；三、主要用途及应用范围

本装置适用于煤矿、非煤、矿井、井底车场及运输巷道中

道岔的集中控制以及单独控制。四、主要技术参数

（1）环境温度：0℃～+40℃；ZMXX006

（2）相对湿度：≤96%（25℃）；

（3）安装在无淋水、滴水剧烈振动的地方；

（4）在有沼气爆炸性混合物,但无破坏缘的气体或蒸汽环境的矿井场所。

 (5) 工作电压：AC127V50Hz；

（6）防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]I。五、工作原理

ZKC127型矿用司控道岔装置采用数字编解码及微控制

识别等技术设计而成主要由*、接收器、微控制器系统（即单片机）、伺服机构、到位传感器和显示器等六大部分组成其中微控制器是控制核心。数字编码发射机可发出9种不同编码信号分别代表相邻的9个需要控制的道岔。数字接收机接收发射机数码信号并在微控制器控制下完成不同的道岔识别以确保非控制道岔不动作。到位传感器将完成道岔的到位检测显示器将显示道岔代号、道岔目前到位状态和装置故障等信息。

道岔代号用红色的单个数字表示每个数字对应一组道岔。

道岔目前状态是指道岔目前所开启的位置即直道、岔道状态分别用醒目的绿色箭头“↑”和“→”表示。故障信息用黑屏指示。eieytgksj1230

工作原理如下：系统上电后先完成自检若自检不正常将通

过显示器显示故障指示；若自检正常系统就处于待工作状态。当矿车进入数字接收机的接收范围后司机通过显示器上的显示代号（1、2、3、4……9）按*上与道岔代号对应按键.此时数字接收机收到道岔代码数字编码后将其送于微控制器系统进行数码识别；确认成功后微控制器系统向道岔驱动器发出指令使道岔驱动器动作同时由到位传感器检测出道岔位置信息。如果道岔没有到位控制器发出指令道岔驱动器反向归位。此时应检查道岔内是否夹有杂物等清除完毕后再次操作一次*系统可恢复正常工作同时显示器将显示道岔目前位置。本系统在控制器处装置可选配手动操作按钮完成手动道岔扳道操作以防*电压不足引起不能正常遥控时的应急处理确保系统可靠运行。eieytgksj1230

因产品生产批次、具体型号不同，以上图片仅供参考，详情可TELL我们的销售人员进行具体核实。
