JNSL-MPC-1 混凝土喷射机除尘器

混凝土喷射机除尘器/锚喷除尘器
混凝土喷射机除尘器/锚喷除尘器
混凝土喷射机除尘器/锚喷除尘器型号:JNSL-MPC-1

库号：M400306

一． 概述
锚喷除尘器主要由进风集流器、风水混合器、脱水装置、排风口等组成。集流器可以通过调节支架调节捕尘角度，除尘效率高。具有体积小、质量轻、工作阻力恒定、噪声小等优点。
该产品应用于煤矿井下喷浆机、搅拌机等有局部粉尘产生的工作场所的除尘净化。适用于各种型号的喷浆机。
该产品按井下锚喷工作面粉尘飞扬特点的不同使用要求系列设计。
除尘器正常工作条件：
1） 环境温度≥0°C;
2） 海拨高度小于1000m
3） 相对湿度不大于（95±3）%（25°C）;
4） 在具有甲烷、煤尘、混合物的煤矿井下。
执行标准为：Q/SDY002-2008《MPC-1 锚喷除尘器 技术条件》
二．技术性能参数
供水压力 （2～6）MPA
供风压力 （0.4～0.6）MPA
处理风量 （35～40）m3/min;
耗水量 （4～8）L/min
总粉尘除尘效率 90%（供水MPA，供风压力0.6MPA）;
工作噪声 ≤85dB（供水MPA，供风压力0.6MPA）;
整机重量 20kg。
三. 结构及工作原理
将锚喷除尘器的进风集流器对准喷浆机及粉尘扩散源，通过调节支架调节到适当高度，锚喷除尘器通过高压水射流和风射流产生的负压，将含尘风流同进风集流器吸入，在风水混合器中含尘风流与水雾进行混合，增强水雾与粉尘的相互作用，并在风水混合器的驱排作用下，通过脱水装置将夹带或吸附粉尘粒的水膜从风流中分离出来。并由排污口排出。得到净化的风流由排风口排出，从而达到净化含尘风流的目的。

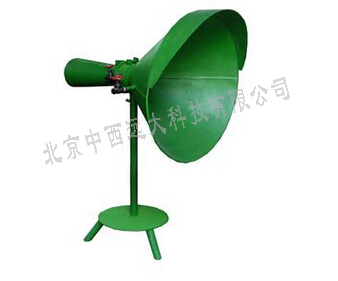

锚喷
1、集流器 2、水管 3、风管 4、脱水装置 5、排风口 6、风水混合器
7、可调支架
四．使用与操作
1.锚喷除尘器出厂前经检验合格，使用前，详细阅读使用说明书，对照说明书注意事项，检查整体是否完好，符合要求方可安装。
2.除尘器与可调支架连接好，根据需要调节到适当高度，拧紧调整螺栓，将支架牢固固定。将进风集流器对次喷浆机或粉尘扩散源。接好风管、水管，风管、水管应排放整齐。先开启水闸阀，再开启风闸阀，进行除尘。应定期清理风水混合器和喷雾器，除尘器使用完毕后，应及时用清水冲洗干净。
3.设置防矸网，以免砸坏。
五．故障与分析
故障现象
原因
排除方法
备注
除尘效果下降
1） 风或水的压力达不到
2） 风水混合器有污物
1） 调整风或水的压力
2） 打开风水混合器进行清洗
喷雾器雾化不好
1） 喷嘴堵塞。
2） 水压力小。
1） 取出喷雾器芯子清除堵塞物。
2） 调节增大水的压力。
六．运输与贮存
1.运输：签订合同时应注明运输方式及是否包装。汽车运输一般不需要包装，运输过程中，应注意不得碰撞，损坏。
2.贮存及期限：按仓储管理的要求，放于通风、干燥、无腐蚀气体场所。启用时应进行检查合格。
七.开箱及检查
用户收货时，应核对随机技术文件、备品备件是否齐；按使用说明书核对、检查外观质量及整体性能。
八.其它
特殊规格、型号订货，以双方合同、技术协议约定、专门设计。
建议与SKFLZ自动反冲洗水质过滤器配套使用。
