ZMS-T 选自密实混凝土流动性坍落扩展度测定仪

GJ/T283-2012标准ZMS-T50型自密实混凝土T50坍落扩展度测定仪新拌自密实混凝土自密实性能测试方法A.1 自密实混凝土坍落扩展度和T50试验方法选自密实混凝土流动性坍落扩展度测定仪A.1.1 本方法用于测量新拌自密实混凝土的填充性能。

沧州森众试验仪器有限公司是目前国内生产公路试验仪器、建筑试验仪器的重点骨干企业。在国内具有较高的知名度，本公司设备，检测手段完善，技术力量雄厚。产品严格按照，国家标准设计生产，多次在国家重点工程中标。除配套供应试验仪器设备外，我公司还承担新建试验室的规划设计，设备选型，安装调试，配件供应与后勤保障等业务。 主要产品：高速公路试验仪器系列、高铁试验检测仪器设备、高速公路项目工地试验室检测仪器设备、商品混凝土搅拌站试验仪器、沥青搅拌站试验仪器、混凝土钻孔取芯机系列、全自动养护室设备系列、恒温恒湿标准养护箱系列、水泥混凝土压力试验机系列、混凝土单卧轴搅拌机系列、水泥电动抗折试验机系列、电热鼓风干燥箱系列、混凝土冻融试验机系列、水泥试验检测仪器设备，混凝土试验检测仪器设备，沥青试验检测仪器设备，公路试验检测仪器设备，土工试验检测仪器设备，砂浆试验检测仪器设备，无损检测试验仪器设备，建筑材料，五金交电环卫设施销售。可为客户朋友们组建一级、二级、三级试验室成套仪器设备(商品混凝土搅拌站仪器设备)

GJ/T283-2012标准ZMS-T50型自密实混凝土T50坍落扩展度测定仪

选自密实混凝土流动性坍落扩展度测定仪
选自密实混凝土流动性坍落扩展度测定仪
选自密实混凝土流动性坍落扩展度测定仪
A.1 自密实混凝土坍落扩展度和T50试验方法

A.1.1 本方法用于测量新拌自密实混凝土的填充性能。

A.1.2 仪器应符合下列要求：

1 混凝土坍落度筒应符合现行行业标准《混凝土坍落度仪》JG 3021相关规定。

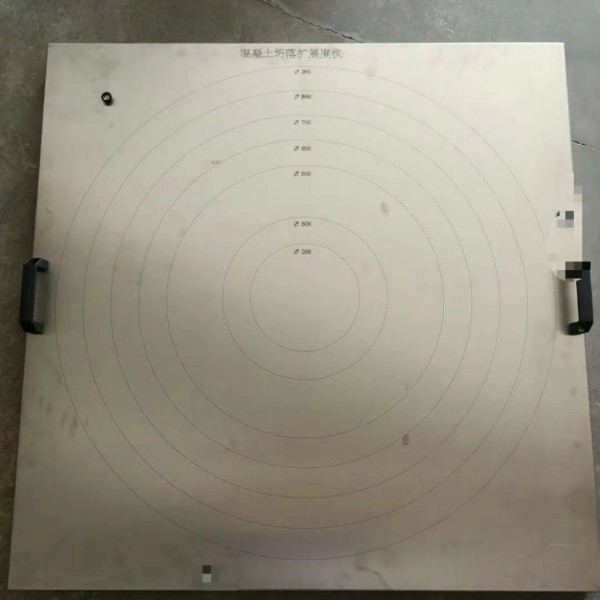

2 底板应为硬质不吸水的光滑正方形平板，边长为1000mm，大挠度不超过3mm。在平板表面标出坍落度筒的中心位置和直径分别为500mm、600mm、700mm、800mm及900mm的同心圆，见图A.1.2。



图A.1.2 底板

3 铲子、抹刀、钢尺（精度1mm）、秒表、盛料容器等辅助工具。

A.1.3 试验步骤应符合下列规定：

1 润湿底板和坍落度筒，在坍落度筒内壁和底板上应无明水；底板应放置在坚实的水平面上，并把筒放在底板中心，然后用脚踩住两边的脚踏板，坍落度筒在装料时应保持在固定的位置。

2 在新拌混凝土试样不产生离析的状态下，将其填入坍落度筒内，利用盛料容器使内盛的混凝土拌合物均匀流出，不分层一次填充至满，自开始入料至填充结束应在1.5min内完成，且不施以任何捣实或振动。

3 用刮刀刮除坍落度筒中已填充混凝土顶部的余料，使其与坍落度筒的上缘齐平后，随即将坍落度筒沿铅直方向匀速地向上提起30cm的高度，提起时间宜控制在3s左右。待混凝土的停止流动后，测量展开圆形的大直径，以及与大直径呈垂直方向的直径，测定直径时量测一次即可。自坍落度筒提起至测量拌合物扩展直径结束应控制在40s内完成。

4 测定扩展度达500mm的时间T50时，应自坍落度筒提起时开始，至扩展开的混凝土外缘初触平板上所绘直径500mm的圆周为止，以秒表测定时间，至0.1s。

A.1.4 混凝土的扩展度为混凝土拌合物坍落扩展终止后扩展面相互垂直的两个直径的平均值，应至5mm。

A.1.5 观察终坍落后的混凝土状况，如发现粗骨料在中央堆积或终扩展后的混凝土边缘有较多水泥浆析出，表示此混凝土拌合物抗离析性不好，应予记录。



本页产品地址：http://www.geilan.com/sell/show-8411262.html
