JD09-SB2014 大电流低阻箱

大电流低阻箱
大电流低阻箱型号:JD09-SB2014

库号：M397819

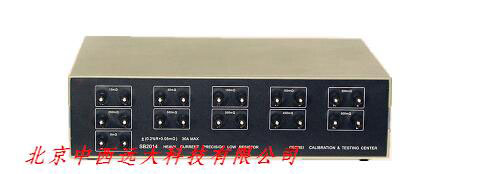

SB2014型大电流低阻箱采用温度系数低、电阻率大、稳定性高的材料制而成。该电阻箱具有工作电流大、散热效果好、性能、结构新颖等优点，适用于工厂、学校和科研单位作大电流低阻值电阻标准。
2. 使用环境条件
2.1 参考条件
环境温度：（20±2）℃；
相对湿度：（ 40%~60%）RH；
2.2 温度湿度标称使用范围
环境温度：（20±2）℃；
相对湿度：（25%~80%）RH；
3.主要技术参数:
3.1 电阻值范围：
10mΩ、50mΩ、100mΩ、150mΩ、200mΩ、250mΩ、300mΩ、350mΩ、400mΩ、500mΩ;
3.2 大允许误差：±(0.2%R+0.05mΩ)；
3.3 标称频率范围上限：200Hz;
3.4 大工作电流：30A;
3.5 缘电阻：不小于100MΩ；
3.6 外形尺寸：448mm×367mm×126mm；
3.7 重量：8Kg。
4.工作原理
SB2014型大电流低阻值电阻箱由十只电阻器串联而成；其中每点阻值均采用四端（PH、PL、IH、IL ）*引出方式以消除测试线引入的误差。其电阻器采用温度系数低、稳定性高、工作电流大的电阻材料制成。采取了特殊的电阻结构形式及的阻值补偿技术，大大地提高了电阻箱的散热效果与度。
