高压型液体涡轮流量计现货供应

江苏先达仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏淮安市

型号：

更新时间：2024-05-27

浏览次数：2069

公司地址：江苏省

13395210040 居风梅(女士)

点击查看联系电话在线询价

产品简介

高压型液体涡轮流量计现货供应，高压型液体涡轮流量计是一种流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的高压涡轮流量计传感器可以应用于制药行业。

公司简介

江苏先达仪表有限公司多年来始终坚持走“自主研发，优化创新，市场为导向”的革新之路。经过不懈的努力和发展，企业技术力量雄厚，拥有比较完善的生产工艺，在产品开发和设计方面都具有较强的能力。企业以优良极高的性能价格比和良好的售后服务与信誉，向用户提供各种质量可靠、性能优良的热工仪表、液位仪表、流量仪表、物位仪表、智能IC卡燃气表和远传表集抄系统、特种电线、电缆等系列产品。产品种类齐全，能够满足用户在不同介质、不同环境条件下的测量选择，为客户提供选型、设计、生产、调试等服务，同时提供现场改造的全面技术支持。

展开

产品说明

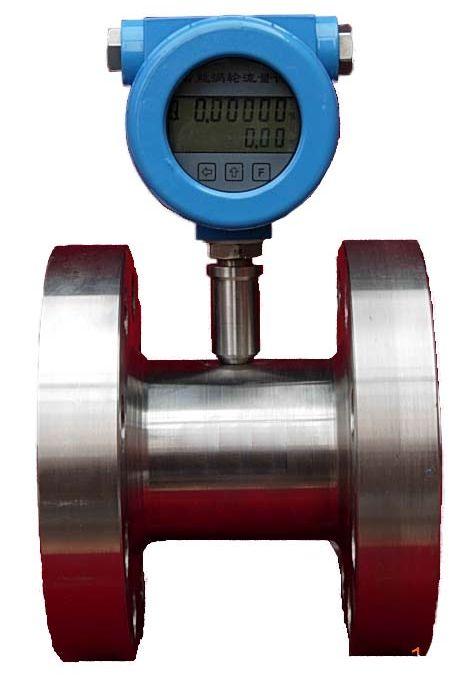

高压型液体涡轮流量计现货供应

高压型液体涡轮流量计产品简介：
高压型液体涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。高压型液体涡轮流量计是一种流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的高压涡轮流量计传感器可以应用于制药行业

高压型液体涡轮流量计工作原理：
高压型液体涡轮流量计的工作原理是流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由*磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量（工作状态下）[m3/h]；
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

高压型液体涡轮流量计性能特点：
1、温度范围：-20 ℃to 90 ℃；
2、工作压力：250bar；
3、爆破压力：750bar（静压）；
4、供电电压：5 to 24 VDC,12 to 24 mA；
5、粘度范围：0～1000 CSt；
6、过程连接：3/8”BSP外螺纹；
7、电子连接：3线带状电缆密封在外壳，电缆长15cm；
8、接液材质：PVDF，Vectra（聚乙烯纤维）和Viton；
9、外壳材质：不锈钢，AISI303。

高压型液体涡轮流量计产品特点：
1、高度，一般可达±1%R、±0.5%R，型可达±0.2%R；
2、重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到高的度，在贸易结算中是优先选用的流量计；
3、具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正
4、所有有效数据掉电后保持10年不丢；
5、范围度宽，中大口径可达1:20，小口径为1:10；
6、结构紧凑轻巧，安装维护方便，流通能力大；
7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等。

高压型液体涡轮流量计现货供应

高压型液体涡轮流量计仪表类型：
A、现场显示型：
本智能流量计是采用单片微机技术设计的流量计显示仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。
B、脉冲输出型：
工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地
C、4～20mA输出型：
工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器zui大流量，流量范围见涡轮流量传感器铭牌。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。
D、分体远传显示型：
工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接。

高压型液体涡轮流量计安装指南：
1、仪表安装采用螺纹连接及夹装式；

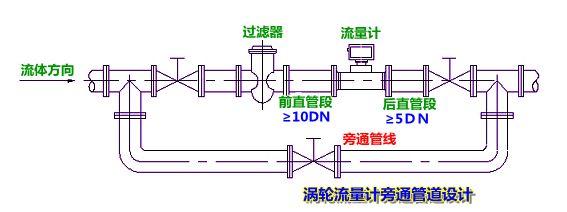

2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6D，下游直管段应≥5D（D为被测管道实测内径）。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管；
5、传感器露天安装时，请做好放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关使用说明书。

布线与接地注意事项：
布线注意事项
1、尽可能采用一根完整的电缆线。
2、应尽可能远离电噪声源（如大功率变压器、电动机和强电源线），避免与动力电源线平行布线。
3、建议在粗的电线末端采用非锡焊的夹紧式接线片。
4、为防水和机械损伤，将电缆线装入金属导管内，但同一根导管内不得有大功率传输电缆，（一根传输电缆输送的zui大功率大于流量计信号电缆输送的zui小功率的10倍时，两者不能安装在同一根导管内）。
5、对存在较强外磁场的区域，应使检出装置的轴线与外界磁场的磁通方向相垂直或用高导磁材料对流量传感器或外界磁源进行屏蔽。
6、防爆型涡轮流量传感器电缆线的连接，必须严格遵守防爆放大器的有关标准。
接地问题
1、屏蔽线只能一端接地，在显示仪表端接地。
2、接地应良好可靠，防爆型接地电阻需小于10Ω。
使用涡轮流量计时必须注意一下几点：
1、要求被测介质洁净，黏度低，腐蚀性小，不含杂质，以减少对轴承的磨损。如果被测液体气话或者含有气体时，要在流量计前装消气器。为避免流体中杂质进入变送器损坏重酬，以及为了防止涡轮被卡住，必要时加装过滤器。
2、流量计的安装应避免振动，避免磁场及热辐射。
3、介质的密度和黏度的变化对流量示值有影响，必要时应做修正。
涡轮流量计安装场所:
1、安装场所应符合环境温度在-25～55℃范围内，湿度＜80％RH；
2、通风良好、避免日晒、雨淋；
3、避免在配管有振动或应力的场所；
4、避免易受到强烈热辐射、放射性影响的场所；
5、必须避免外界强电磁场对检测信号的干扰。如不能避免时，应在流量计（传感器）的放大器上加设屏蔽罩等措施来消除干扰；
6、在有防爆要求的场所，应采用隔爆放大器；
7、安装位置应考虑便于安装、操作、维修。

高压型液体涡轮流量计分类及参数对照表：

仪表型号	LWGY-N		LWGY-A		LWGY-B	LWGY-C
信号输出	脉冲		4-20mA		无	4-20mA/脉冲
供电电源	+24VDC ±15%	+24VDC ±15%	24VDC±15%	24VDC±15%	锂电池	24VDC±15%
精度等级	1.0～0.5级		1.0～0.5级		1.0～0.5级
测量范围	标准量程		标准量程		标准量程或扩展量程
显示器	无		无		有
通讯接口	无		无		无	可选RS485
通讯协议	无		无		无	Moubus HART
仪表材质	不锈钢		不锈钢		不锈钢
防爆等级	无		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防护等级	IP60		IP65		IP65
整机功耗	< 1W		< 1W		< 1W
仪表通经	DN4～DN250		DN4～DN250		DN4～DN250
介质温度	-20℃～120℃		-20℃～120℃		-20℃～120℃
环境温度	-30℃～60℃		-30℃～60℃		-30℃～60℃

测量范围与压力等级：

仪表口径(mm)	正常流量范围(m3/h)	扩展流量范围(m3/h)	常规耐受压力(MPa)	特制耐压等级(MPa) (法兰连接方式)
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0

高压型液体涡轮流量计产品选型：

型号								说明（江苏先达仪表有限公司）
XD-LWGY	□	□	□	□	□	□	□	说明（江苏先达仪表有限公司）
公称通径	4							4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h
	6							6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h
	10							10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h
	15							15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h
	20							20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h
	25							25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h
	32							32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h
	40							40mm，标准量程2～20m3/h，宽量程为1～20m3/h
	50							50mm，标准量程4～40m3/h，宽量程为2～40m3/h
	65							65mm，标准量程7～70m3/h，宽量程为4～70m3/h
	80							80mm，标准量程10～100m3/h，宽量程为5～100m3/h
	100							100mm，标准量程20～200m3/h，宽量程为10～200m3/h
	125							125mm，标准量程25～250m3/h，宽量程为13～250m3/h
	150							150mm，标准量程30～300m3/h，宽量程为15～300m3/h
	200							200mm，标准量程80～800m3/h，宽量程为40～800m3/h
类型		B						电池供电现场显示型
		C						现场显示/4～20mA 两线制电流输出
		C1						现场显示/RS485通讯协议
		C2						现场显示/HART通讯协议
精度等级			05					精度0.5级
精度等级			10					精度1.0级
涡轮类型				W				宽量程涡轮
涡轮类型				S				标准涡轮
材质					S			304不锈钢
材质					L			316(L)不锈钢
防爆						E		防爆型 (防爆等级：ExdⅡBT6)
压力等级							N	常规
压力等级							H	高压

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”
例如：选用一台法兰连接式防爆型涡轮流量计测量柴油，管道为DN40、现场需要显示并远传电流信号，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：ZW-LWGY-40(FL)/C/05/S/S/E/H16。

高压型液体涡轮流量计订货须知：
1、①流量计名称与型号、②口径、流量范围、③是否带附件以便我们的为您正确选型、④使用压力、⑤使用介质的温度。
2、若已经由设计单位选定中伟公司的涡轮流量计型号，请按涡轮流量计型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的中伟测控为您审核把关。

售后服务：
1、从合同签订之日起，我公司对所提供的产品提供保养及维护服务,承诺终生维修服务；
2、江苏先达仪表有限公司的将定期与客户，了解产品的使用情况，并解决客户使用过程中产生的问题，无偿提供；
3、保修期内出现人为的损坏，我公司负责进行维修，并收取由此产生的维修费用；
4、产品出现质量问题或对产品不满意，用户可以无条件的选择退换货，江苏先达不收取任何的手续费，出现质量问题，承担来回的运费。
