1254 太阳能组件测试仪or太阳能电池测试系统

是否提供加工定制是类型指针式电阻测量仪表 品牌武汉三工光电型号1254 测量范围50（MΩ） 测

武汉三工光电设备制造有限公司是激光刻膜机、激光划片机、激光切割机、太阳能组件测试仪、太阳能电池分选机、太阳能组件层压机、激光打标机、气动打标机、激光切割雕刻机、激光雕版机、激光裁床、激光喷花机、激光裁切雕花机、激光切割机、激光打孔机、激光剥线机等产品专业生产加工的有限责任公司。武汉三工光电设备制造有限公司拥有完整、科学的质量管理体系。武汉三工光电设备制造有限公司诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临武汉三工光电设备制造有限公司参观、指导和业务洽谈。
更多产品请立即点击我们的网站

是否提供加工定制	是	类型	指针式电阻测量仪表
品牌	武汉三工光电	型号	1254
测量范围	50（MΩ）	测试电压	220（V）
精度	0.01	重量	100（kg）

武汉三工是一家专业从事激光应用成套加工设备集研发、生产、销售、售后为一体的高科技设备制造企业，有的激光领域研发工程师，工程助理等。产品性能在行业中一直处于水平。从设备的设计、制造开始，坚持精益求精的生产理念、销售理念。
公司设备设计之初，以工业产品设计标准规范，每一台设备都考虑到每一处细节，令客户使用操作过程中安全、便捷，同时维护简单。设备设计材料上充分考虑到人性化的方面。同时提倡健康、环保。在操作使用过程不会危及人员健康。同时使用的材料大部份都为进口钢材及电器器件。充分保障了产品安全性同时更考虑到产品的稳定性及使用寿命性。与市场同类产品相比，公司设备的使用年限zui低可以提高60%以上。故障机率较少，可为客户提高20%以上的生产效率，为客户创造更高的价值！

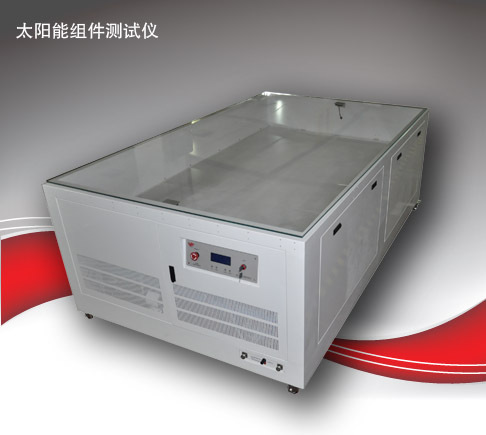

太阳能组件测试仪or太阳能电池测试系统

武汉三工光电太阳能组件测试仪是一种全智能化太阳能电池组件测量装置，它采用了太阳模拟灯作为光源，用微机控制和管理，提高了测量精度。可以满足了生产线上对大功率太阳电池组件的快速测试要求。测试系统的基本工作原理是：当闪光照到被测电池上时，用电子负载控制太阳电池中电流变化，测出电池的伏安特性曲线上的电压和电流，温度，光的辐射强度，测试数据送入微机进行处理并显示、打印出来。

一：太阳能组件测试仪or太阳能电池测试系统设备组成部件简介：

太阳模拟器：模拟正午太阳光，照射待测电池片，通过测试电路获取待测电

池片的性能指标。

电子负载：连接待测电池片、标准电池和温度探头。获取待测电池片的电压、电

流；通过标准电池获取光强

信号；通过温度探头获取测试环境温度，并将这四组数据提供给采集卡做分

析、处理。

控制电路：提供人机界面，和控制接口，提供操作界面和参数设定。

二、太阳能组件测试仪or太阳能电池测试系统主要技术指标

1.开路电压(Voc):在光照下，电池片没有接负载时的电压

2.短路电流(Isc):在光照下，电池片短路时的输出电流

3.zui大功率(Pmax):在光照下，电池片所能输出的zui大功率

4.zui大功率下的电压(Vopt)/电流(Iopt)

5.填充因子: Pmax/Voc * Isc，体现电池的输出功率随负载的变动特性

6.效率:在光照下，电池片的工作效率

7.等效串联电阻：太阳能电池片内部的等效串联电阻，会影响其正向伏安特

性和短路电流，另外串联电阻的增8.大会使太阳能电池的填充因子和光电转换

效率降低

三、太阳能组件测试仪or太阳能电池测试系统太阳组件测试仪包括：

控制电路：实现氙灯闪灯控制，电容充电/放电控制。

电容充电电路：实现对超级电容的充电和过压保护，在程序控制下稳定电容

电压。

氙灯高压电路：产生近9千伏的高压，点亮氙灯。

四、太阳能组件测试仪or太阳能电池测试系统功能说明：

超级电容充电，将220V交流电做倍压处理后，通过充电控制电路输出到电

容，控制板按照设定的电压值给电容充电，并实时检测电容电压，保证电容电压

的稳定。保护电路包括软件保护和硬件保护，两者同时作用，保证电容工作在

允许的电压范围内。GBT控制，在氙灯的工作回路中接有IGBT，用于控制氙灯工

作。IGBT平时处于导通状态，即氙灯两端一直存在电压，一旦有高压产生则氙

灯点亮，而控制电路根据太阳能电池实际测试情况控制关闭IGBT，使氙灯熄灭。

氙灯高压产生电路，利用电感的自感电动势产生近9千伏的高压。电流也相

应增加，由于电路时串联关系，此时C的电流可以看作是待测电池片的输出电

流，当C电流等于待测电池片的短路电流时，通过监测待测电池片电压可知

此时待测电池片电压输出为零，整个测试过程完毕。结合待测电池片电压输出

曲线和电流检测电阻上获取的曲线，就可以绘制出该待测电池片的I-V特性曲

线。电路特点：采用专用电流检测运算放大器，可从噪声中有效检出有

用信号。采用数字电位器，通过程序控制调整放大器的增益，可针对不同电池片

设定增益参数，在不改变硬件的情况下，通过改变软件的工作模式，适应多种

电池片测试应用。

六、太阳能组件测试仪or太阳能电池测试系统设备的主要构成部件

1、测试主机（含电子负载）

2、光源

3、计算机

4、14位同步高速A/D板卡

5、专用测量软件

6、打印机（A4喷墨彩色打印机）

7、标准电池（用于调整光强和校正光强均匀度）
