产品简介

NHR-A33隔离栅本产品给危险区的变送器提供电源，变送器产生的电流信号隔离转换成对应的线性电压或电流信号输出至安全区，或通过RS485通迅、开关量输出方式隔离传输至安全区

公司简介

西安大唐自动化系统工程有限公司专业从事智能化数字仪表、工业自动控制系统研发、生产制造的高新技术企业和外商投资先进技术企业。公司现生产、销售十五大系列300多种工业自动化控制产品，历年来仪器、仪表产销量均达23万台/年以上。在国内建立了庞大的销售和技术服务为一体的服务网络，使客户获得zui快捷及zui专业的技术服务，成为全国zui大智能仪表设计、制造基地。公司专业生产SWP系列智能数显控制仪、智能数显电工仪表，彩色无纸记录仪、单色无纸记录仪、智能涡街流量计、电磁流量计、流量积算仪，射频导纳物位仪，多路巡检控制仪、压力差压变送器、一体化温度变送器、补偿导线、电动执行机构、电动调节碟阀，电动调节球阀，电动单、双座调节阀，WR系列热电偶、WZ系列热电阻、WSS系列双金属温度计，压力表等产品，

展开

产品说明

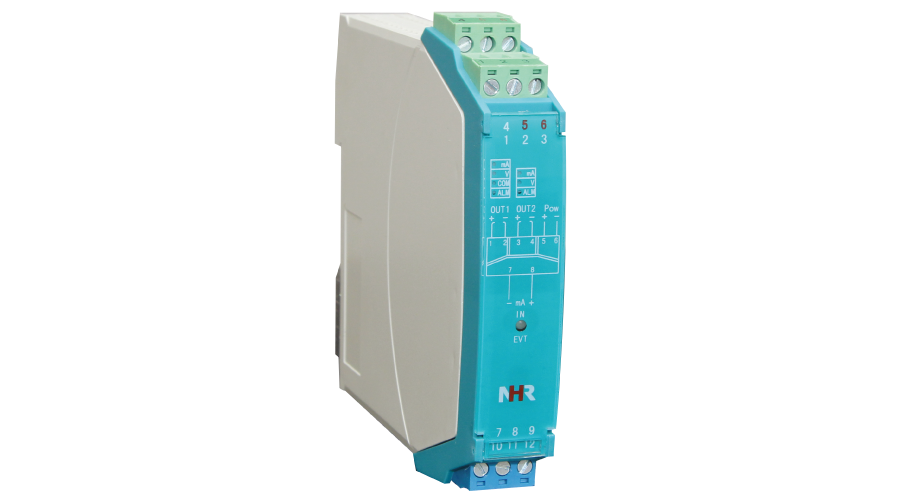

NHR-A33隔离栅 NHR-A33隔离栅 NHR-A33隔离栅

NHR-A33系列变送器输入检测端隔离栅

单双输入，单双输出。
输入信号类型需。
输出信号为模拟量信号、RS485信号或开关量信号。
具有配电（24V）功能。
可通过PCA手持式中文编程器对5种输入类型、输入输出量程等参数的设置及查看

概述

本产品给危险区的变送器提供电源，变送器产生的电流信号隔离转换成对应的线性电压或电流信号输出至安全区，或通过RS485通迅、开关量输出方式隔离传输至安全区，并可给危险区的变送器提供隔离电源，该产品需供电，输入/输出/电源三隔离。可用在二、三线制变送器设备。

安全认证

证书号	CNEx16.4027
防爆标志	【Exia】IIC(级仪器仪表防爆安全监督检验站认证)
认证参数
端子	7-9、10-12、7-8、10-11
大允许电压	Um=250V Um=250V
电压	Uo=28V Uo=10V
电流	Io=93mA Io=-
功率	Po=0.65W Po=-
电容	Co=0.05μF Co=-
电感	Lo=2.4mH Lo=-

接线图

模拟量输出接线图

RS485输出接线图

开关量输出接线图

端子号		端子说明
安全区（绿色）	1	OUT1（+）/B
	2	OUT1（-）/A
	3	OUT2（+）
	4	OUT2（-）
	5	POW（+）
	6	POW（-）
危险区（蓝色）	7	In1（mA-）
	8	In1（mA+）
	9	In1（24V+）
	10	In2（mA-）
	11	In2（mA+）
	12	In2（24V+）

结构外型图

EVT：工作指示灯：仪表正常工作时，指示灯为绿色；输入信号有故障报警时；指示灯为红色。

35mm导轨式安装，安装时请注意卡位稳定、牢固。

请尽可能垂直安装，以利于仪表内部热量散发。

连接示意图

通过USB数据线将仪表与PCA编程器进行连接，可对仪表输入、输出等参数进行设置及查看。

技术参数

电源
额定工作电压范围	DC24V±10%
功耗	RS485输出：≤0.9W 模拟量输出：≤1.8W(单路)，≤2.2W(双路) 开关量输出：≤1.8W
危险侧
输入信号类型	4～20mA,4～20mA开方(订货时确定或配置PCA手持式中文编程器自行编程)
输入阻抗	≤250Ω
配电电压/大电流	18～24V/≤20mA
安全侧
输出信号类型	模拟量输出，RS485信号输出，开关量输出
输出负载特性	电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ
RS485信号输出	传输延时≤10μs，信号传输率≤9.6kbps
开关量输出	继电器输出驱动能力：125VAC/0.6A，30VDC/2A。继电器响应时间：＜5ms。晶体管集电输出：高电平VCC(≤30V)，低电平≤2.5V。晶体管发射输出：高电平VCC-2.5V，低电平≤0.5V。
传输精度(20℃)	0.2%FS
缘强度
本安端与非本安端	2500Vrms (1 min，无火花)
环境条件
工作温度	-10～50℃(无凝露、无结冰)
相对湿度	25%～85%RH
保存温度	-10～60℃(无凝露、无结冰)
标准
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）

仪表选型

					7		8		9		10
变送器输入检测端隔离栅 NHR-A33				-	□	/	□	-	□	/	□
位	规格		注释		\| \| \| ↓ □	/	\| \| \| ↓ □		\| \| \| \| \| \| \| \| \| \| \| \| \| ↓ □	/	\| \| \| \| \| \| \| \| \| \| \| \| \| ↓ □
7/8	<输入>
	输入I/输入II(从列表中选择代码)
	代码	类型
	X	无输入(仅限于第Ⅱ路)
	27	4-20mA
	33	4-20mA开方
9/10	<输出>
	输出I/输出II(从列表中选择代码)
	代码	类型
	X	无输出（仅限于第II路）
	0	4-20mA	模拟量输出
	1	1-5V
	2	0-10mA
	3	0-5V
	4	0-20mA
	5	0-10V（不可切换）
	D1	RS485输出（仅限于第I路）	485输出
	K1	继电路接点	开关量输出
	K2	晶体管
