QZ30 电动执行器

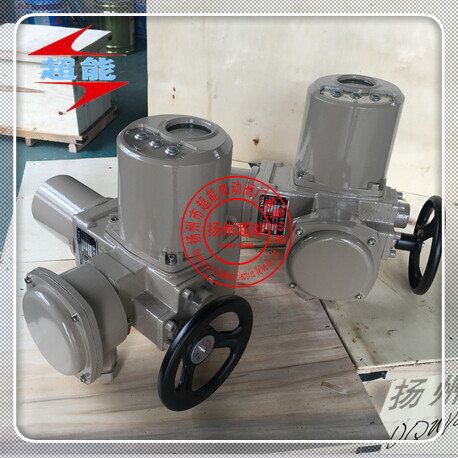

QZ30电动执行器 整体一体化执行器

扬州市超能电动阀门有限公司 位于我国的历史文化名城 - 扬州市，是一家研制开发、市场销售阀门电动装置的专业厂家，公司建立了可靠的质量保证体系，产品质量标准得到了全面的贯彻实施。公司产品阀门电动装置品种规格齐全，广泛用于电力、冶金、石油、化工、制药、造纸和给排水等行业工程，深受用户好评。
多年以来， 超能电动阀门有限公司一直秉承“诚信为本、客户至上”的经营理念，得到各行业用户的认可，树立企业的品牌形象，创造电动阀门行业的精品。公司产品立足中国，面向世界，畅销全国三十多个省、市、自治区。公司以完善的用户服务体系实现我们“一切为了用户满意”的承诺。公司产品实行三包，售后服务优良，产品终身保修。
在新的世纪里，我们将热切期待和您的携手合作，谋求共同发展，进一步推动国内工业自动化。您的满足是我们追求的目标。超能电动阀门有限公司正以优良的产品质量、低廉的价格、完善的售后服务体系赢得越来越多的用户的赞誉，超能人正以蓬勃的朝气和满腔的热情来迎接您。竭诚欢迎海内外广大新老顾客来公司参观、指导、考察。

DQZ30整体型电装   QZ30电动执行器    整体一体化执行器
1.      整体型电装概述
    部分回转整体型电装，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。
    整体型电装可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
     整体型电装的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
    部分回转电动装置按防护类型可分为户外型和隔爆型；
    按控制方式又可分为常规型、整体型和整体调节型。
2.整体型电装型号表示方法
 A表示带现场按钮；F表示带4-20mA信号输出
Z：表示整体型；T：表示整体调节型
 防护类型：B表示隔爆型；无代号为户外型
输出转速：阿拉伯数字表示，单位r/min（转/分）
额定输出转矩：阿拉伯数字表示，单位kgf?m
产品型式：Q或DQ表示部分回转电动装置。Q为一体结构DQ为叠加结构。
 整体型电装型号示例：
1）DQW10-1EB 表示部分回转电动装置，输出转矩10kgf?m（100 N?m），输出转速1 r/min，隔爆型。
2）DDQW1200-0.44EBT叠加结构,输出转矩12000N.m，输出转速：0.44 r/min,防爆一体化智能型。
3.整体型电装工作环境和主要技术参数
3.1电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
3.2 工作环境
3.2.1环境温度：-20~+60℃  （特殊订货-40~+80℃）
3.2.2相对湿度：≤95%（25℃时）
3.2.3防护类型
3.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；
3.2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4防护等级：IP55（特殊订货IP65、IP67）
3.2.5工作制：短时10分钟（特殊订货30分钟）
3.3技术参数
3.3.1部分回转电动装置技术参数见表1
部分回转 整体型电装技术参数见表1

基座号	型号	输出转矩N.m	zui大阀杆直径（mm）	手动速比	输出转速(r/min)
					0.5	1	1.5	2	3	4
					电机功率(kw)
Q1	Q10	100	28	88	0.03	0.06	0.09	0.12	0.18	0.25
	Q20	200			0.06	0.09	0.12	0.18	0.25	0.37
	Q30	300			0.06	0.12	0.18	0.18	0.37	0.37
Q2	Q60	600	42	74	0.18	0.18	0.25	0.37	0.55	0.75
	Q90	900			0.18	0.25	0.37	0.55	0.75	1.1
	Q120	1200			0.18	0.37	0.55	0.75	1.1	1.5
Q3	Q200	2000	60	67	0.37	0.55	0.75	1.1	~	~
	Q250	2500			0.55	0.55	0.75	1.1	~	~
	Q300	3000			0.55	0.75	1.1	~	~	~
	Q400	4000			0.55	0.75	~	~	~	~
	Q500	5000			0.75	1.1	~	~	~	~

 整体型电装电机技术参数见表2

功率KW	0.03	0.06	0.09	0.12	0.18	0.25	0.37	0.55	0.75	1.1
电流A	0.3	0.48	0.6	0.7	0.95	1.3	1.6	2.4	3	3.4

 整体型电装外形尺寸见图1和表3

型号	B1	B2	H1	H2	L	L1	фD
Q1	207	100	227	389	477	260	200
QB1	311	100	262	444	527	310	200
Q2	252	145	293	455	550	323	375
QB2	356	145	336	510	584	363	375
Q3	282	180	311	459	662	390	510
QB3	386	180	346	495	662	390	510

图1


注：QB为隔爆型H1为户外型、隔爆型  H2为整体型、整体调节型
4.2 连接尺寸
4.2.1连接型式和尺寸见图2、表4

                                                       图2 连接尺寸图
表4

法兰号	电装型号	d1	d2 (f8)	d3	n-d4	d7		H	h	h1
						预留	zui大
F05	Q10	65	35	50	4-M6	10	22	40	3	3
F07	Q20	90	55	70	4-M8	15	28	45	3	3
	Q30
F10	Q30	125	70	102	4-M10	15	42	45	3	3
	Q60							65
F12	Q90	150	85	125	4-M12	20	50	65	3	3
F14	Q120	175	100	140	4-M16	20	50	65	3	3
	Q200						60	80		2
	Q250
F16	Q300	210	130	165	4-M20	20	60	80	3	2
	Q400
	Q500
F25	Q500	300	200	254	8-M16	20	60	100	3	2

5.结构
   Q型电动装置由专用电机、减速机构、行程控制机构、力矩控制机构、开度指示机构、手轮、机械限位和电气部分等组成。
注意：隔爆型电气部分增加了隔爆面结构，并采用隔爆型接线盒和隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！
